IEC 60095-7 Motosiklet pilleri için dikey titreşim yüksek frekanslı titreşim testi
Vibrasyon testi nasıl yardımcı olur?
Titreme testi, bir ürünün, makinenin veya yapının ömrü boyunca geçebileceği veya görebileceği koşulları (test ortamında) tekrarlayarak yapılır.Transit sırasında koşullar ve operasyonlar dahilBu nedenle titreşim testi, performans sorunlarını ve potansiyel arızaları başlamadan veya meydana gelmeden önce önler.
Ayrıca, Petrol ve Gaz, Elektrik Üretimi, Metal ve Madencilik gibi üretim yoğun endüstrilerde,Herhangi bir makine veya cihazın arızası veya durması verimliliğin azalmasına ve daha yüksek üretim maliyetlerine ve güvenli olmayan bir çalışma ortamına yol açar.Bu nedenle, bu endüstrilerin sürekli ve düzenli titreşim testlerine ihtiyacı var.
Kaydetmek için belgeyi indirin -- buraya tıklayın ----→ES-3A titreşim testi.pdf
DO-160 Endüstriyel Elektrikli Aygıtlar Elektrodinamik Tipi titreşim Tester için lütfen aşağıda hazırlanın ve sorunuzu gönderin, size uygun modeli önermeye yardımcı olacağız
Örnek Tarifi
Örnek test kütlesi
Örnek Boyutları
Eğer mevcutsa test profili
Testin maksimum hızlanması
X,Y,Z yönü testi veya sadece Z yönü testi
Modelle ilgili özellikler gösteriliyor.
| Sistem Özellikleri | |||
| Sistem modeli: | ES-10 | ||
| Frekans aralığı: | 3 ~ 3500 | ||
| Rütbeli Güç | Sinus N | 10000 | |
| Rastgele N | 20000 | ||
| Şok N | 20000 | ||
| Maksimum Acc. | Sinüs (m/s2) | 1000 | |
| Rastgele (m/s2 rms) | 1000 | ||
| Şok ((m/s2) | 2000 | ||
| Maksimum Vel. | Sinüs (m/s2) | 1.8 | |
| Şok ((m/s2) | 1.8 | ||
| Maksimum Disp. | En Fazla Yolculuk mm (p-p) |
51 | |
| Hareketli sarmal | 12 kg | ||
| Hareketli sarmalın boyutu | 240 mm çapı | ||
| En fazla yük: | 270kg | ||
Diğer mevcut titreşim salkımları seçimleri
| Model |
Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
İsimlendirilmiş hareket (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Özellikleri:
1Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
2İki manyetik devre, düşük manyetik akış sızdırması, kompakt yapı ve mantıklı.
3Rocker Rod rulo rulmanları düz ve ithalat odaklı bileşik vücut sertlik yönelimi, eksantrik yük kapasitesi.
4- Trunnion izole etme temeli hormon kullanımı, mobil rahatlık kurulumu için.
5Sistemin etrafında gelişmiş teknolojiler hareket ederek dinamik döngünün yüksek güvenilirliğe sahip olmasını sağlar.
6Yeni kanal tasarımı ve soğutma etkisini artırmak.
7. statik sertlik, taşımak küçük balon dinamik sertlik, titreşim masası kapasitesini yükseltmek, düşük frekanslı performans geliştirmek.
Dikey test masası

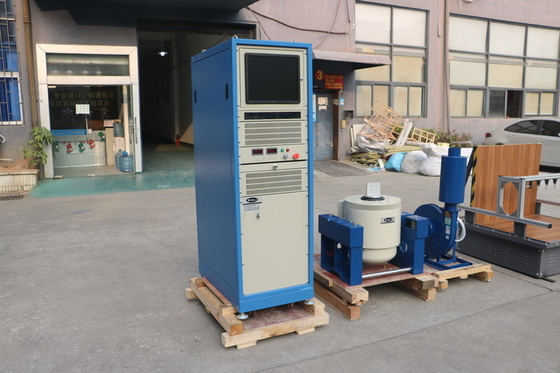

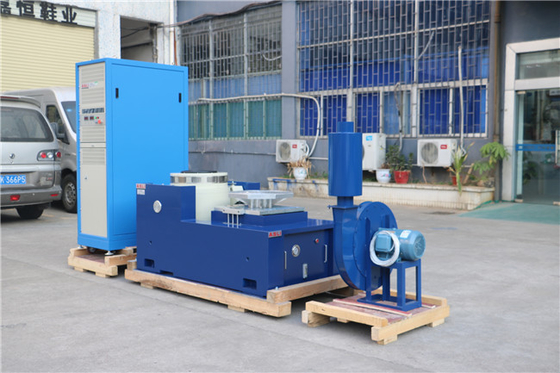

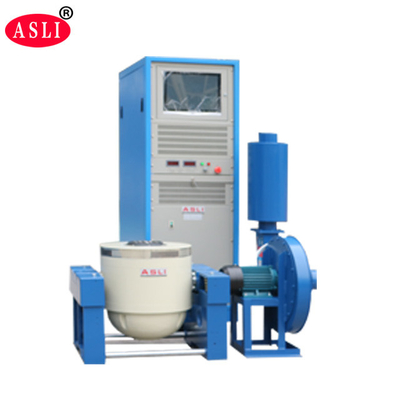

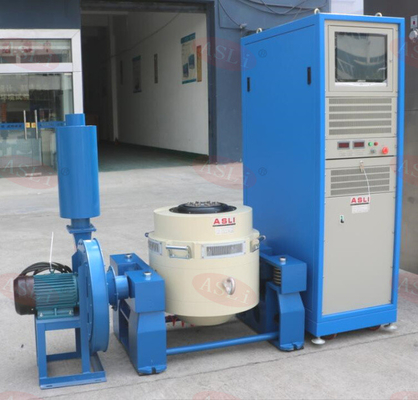

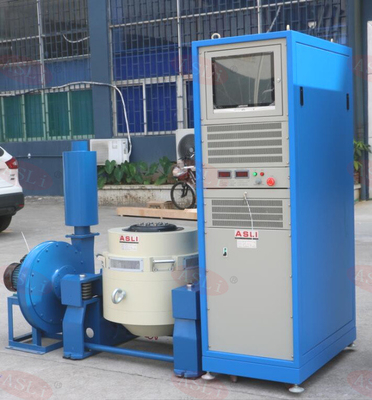

Referans için resimler:
Daha fazla referans:

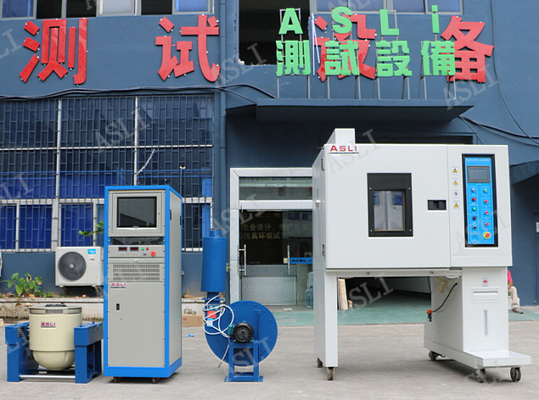

Motosiklet pilleri için IEC 60095-7 dikey titreşim yüksek frekanslı titreşim testçimiz de iklim odasıyla birleştirilebilir:
Bizimle iletişime geçmeye hoş geldiniz!
