Makul Kullanılabilir Dikey ve Yatay Yüksek Frekanslı Elektrodinamik Tipi titreşim Denetleyicisi
RANDOM ve SINE testi arasındaki fark nedir?
Sinüzoidal titreşim testleri rastgele test kadar yararlı değildir, çünkü sinüs testi bir anda tek bir frekans üzerinde odaklanır.Herhangi bir zamanda tanımlanmış bir spektrumdaki tüm frekansları uyarır.Tustin'in rastgele titreşim tanımını ele alalım. 10-2000Hz'lik bir spektrumu 1990 sinüs dalgalarının 1Hz'lik mesafesinde tanımladığını duymuştum.Sinüs dalgalarının sabit amplitudu ve fazı vardır.1990 tane olduğunu varsayalım. Toplam rastgele olur mu? Hayır. Toplam rastgele olması için, her dilimin amplitudunun ve başlangıç fazının rastgele değişmesi gerekir.Tahmin edilemez.Tahmin edilemeyen değişimler, rastgele olarak kastettiğimiz şeydir. Geniş spektrumlu rastgele titreşim sinusoidler değil, bir titreme süresi içerir.

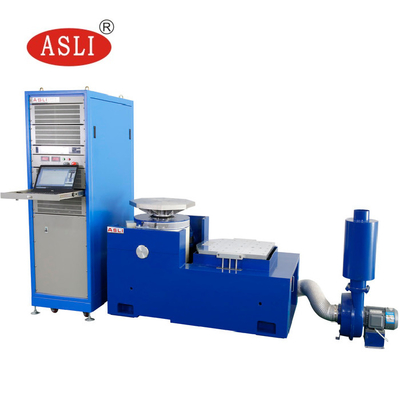

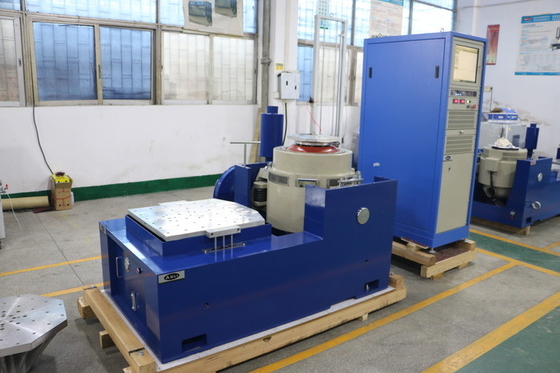

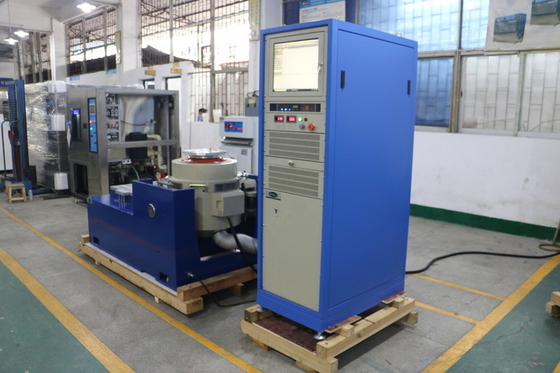

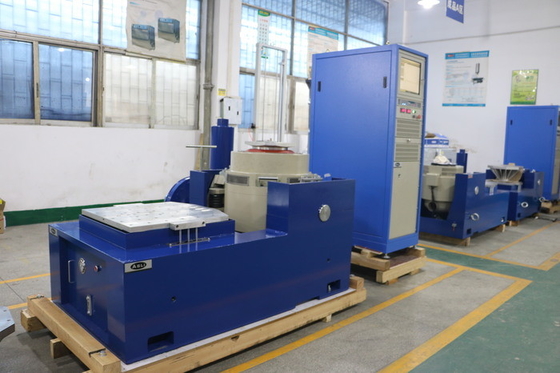

Test sisteminin bileşimi

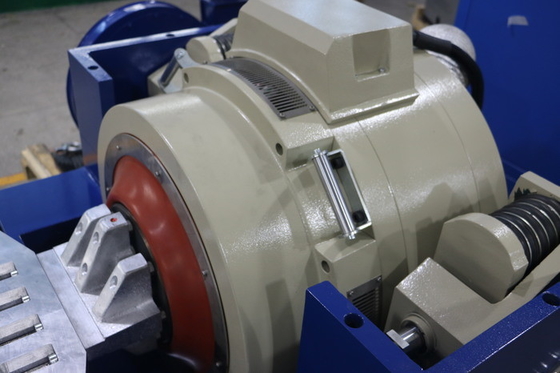

1Tek parça yatay titreşim jeneratörü.

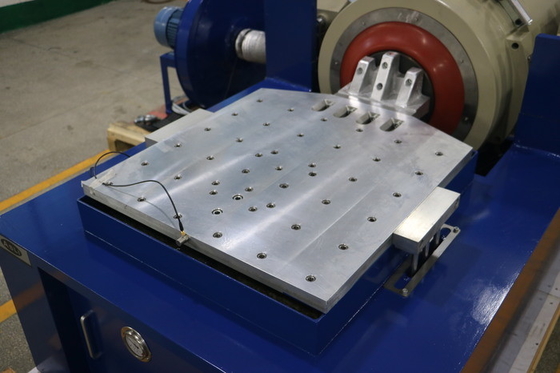

2Dikey genişleme tablosu
3- Sıcaklık ventilatörü.
4. Dijital anahtarlama güç güçlendirici
5Çok fonksiyonel titreşim kontrol ölçüm cihazı.
Spesifikasyon
| Adı | Otomobil bataryası EN50604 IEC62133 UN38.3 Laboratuvar testi için titreşim test masası | ||||||||
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız ((m/s) | İsimlendirilmiş hareket (p-p) mm | Maks. Yükleme (Kg) | Hareketli bobin (Kg) | Hareketli sarmalın boyutu (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
