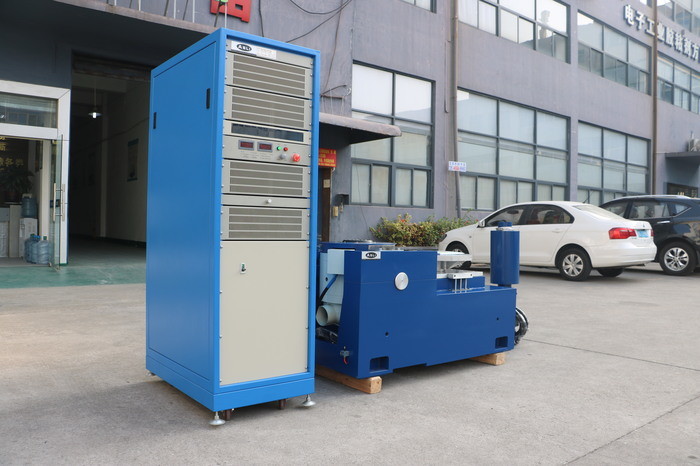

MIL-STD-810G Standard'a Sahip Laboratuvar Elektrodinamik Sarsıntı Test Sistemi
Titreşim Test Makinesi Özellikleri:

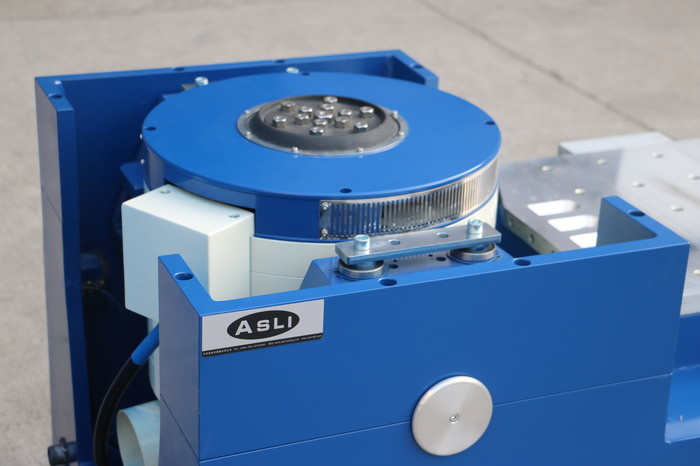

1. Daha yüksek bir sahne eksenel rezonans frekansına sahip, iyi tasarlanmış dinamik daire iskeleti.
2. İki manyetik devre, düşük manyetik akı kaçağı, kompakt yapı ve rasyonel.
3. Salıncak Kolu makaralı rulmanlar düz ve ithal yönlendirmeli kompozit gövde sertliği yönlendirmesi, eksantrik yük kapasitesi.
4. Hormon kullanımı için özel olarak tasarlanmış, mobil kurulum kolaylığı sağlayan Trunnion izolasyon temeli.
5. Dinamik dairenin yüksek güvenilirliğini sağlamak için gelişmiş teknoloji sistemi.
6. Yeni kanal tasarımı ve soğutma etkisini artırın.
7. Rulmanların statik sertliği, dinamik sertliği küçük balon, titreşim tablası taşıma kapasitesini artırarak, düşük frekans performansını iyileştirir.
| Model: ES-3 | |
|---|---|
| Sinüs itme | 300kgf |
| Rastgele itme | 300kgf |
| Darbe itmesi | 600kgf |
| Frekans Aralığı | 2~2500Hz |
| Devamlı yer değiştirme | 25mm |
| Darbe yer değiştirmesi | 25mm |
| Maksimum hız | 1.8m/s |
| Maksimum ivme | 981m/s2 |
| Hareketli bobin çapı | Φ150mm |
| Eksantrik momentine izin ver | >196N.m |
| Yük bağlantı noktası | 6 nokta |
| Hareketli parçaların eşdeğer kütlesi | 3kg |
| Tezgah vidalama boyutu (standart) | M8 |
| Vida düzeni tablosu (çap, çevre) | 8 adet Φ100mm'de, 8 adet Φ200mm'de. |
| Eksenel izolasyon frekansı | <3Hz |
| Maksimum yük | 120Kg |
| Manyetik akı kaçağı | <1mT |
| Boyutlar (ambalajsız)(U×G×Y) | 730mm×550mm×650mm |
| Titreşim tablası Ağırlığı | 450kg |
Açıklama Uygulaması:
MIL-STD-810G Standard'a Sahip Laboratuvar Elektrodinamik Sarsıntı Test Sistemi eğitim, araştırma ve laboratuvar ortamlarında kullanılır. Çift manyetik devre yapısı, kendiliğinden üretilen iskelet hareket daireleri, Hava Destek ve makaralı rulmanlar ve lineer kılavuzluk, trunnion izolasyonu gelişmiş modern teknoloji ve özel teknoloji benimsenmiştir, X, Y, Z üç eksenli sinüzoidal titreşim testi ve geniş bant rastgele titreşim testleri tamamlanabilir, klasik (yarım - sinüs, yamuk, testere dişi dalga) darbe ve şok tepki spektrumu testi ile tamamlanacaktır. Bu ürünler, ulusal savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli cihazlar, iletişim, ev aletleri ve diğer alanlarda yaygın olarak kullanılmaktadır.Bileşimi

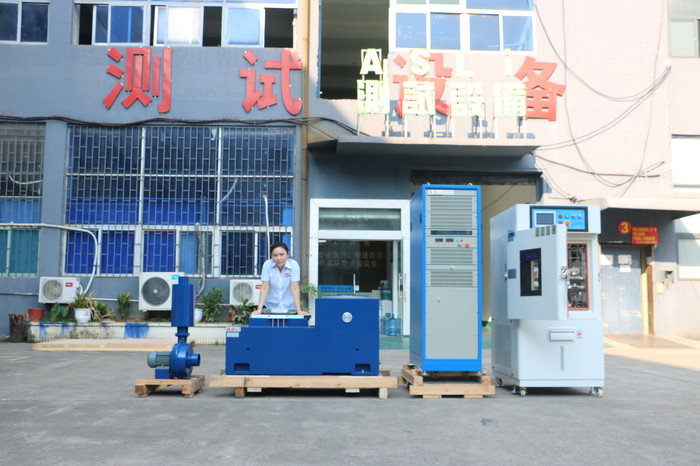

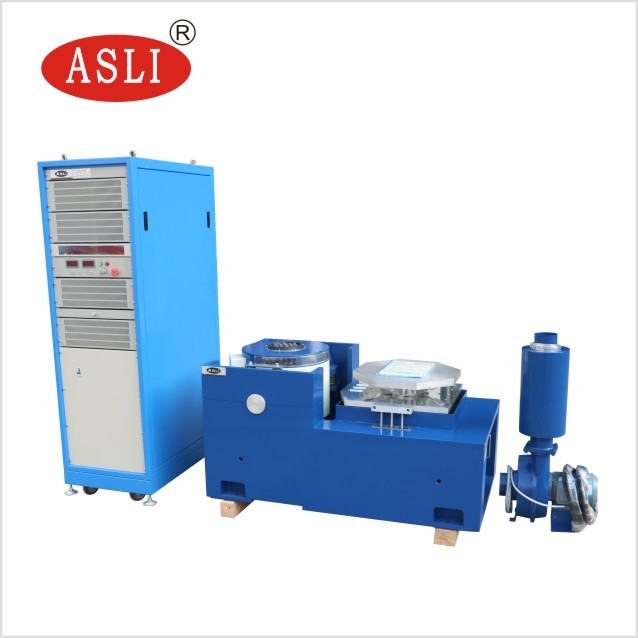

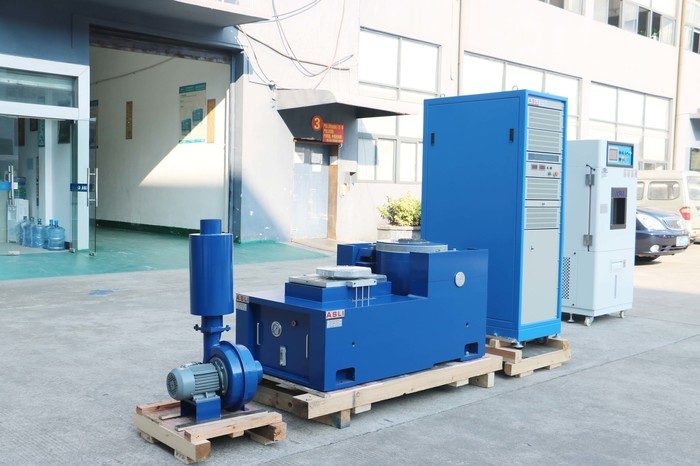

Yüksek Frekanslı Elektromanyetik Titreşim Test Makinesi:Titreşim test tezgahı, güç amplifikatörü, soğutma fanı, Kayar tabla, dikey genişletici

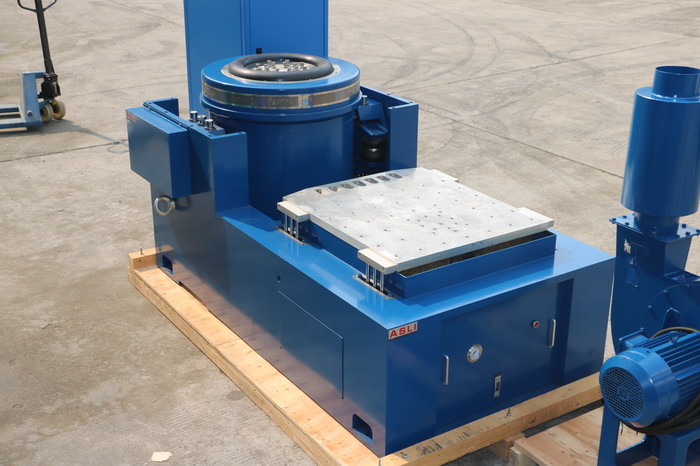

Yatay Stand özellikleri:
Daha yüksek ivme ve çalışma frekansını gerçekleştirmek, tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirmek için küçük yükleme tezgahı içinde.
Yatay tezgah ve titreşim tezgahı, mükemmel yapıya sahip, kurulumu ve ayarlanması kolay entegre tiptedir.
Statik basınç izi, V şeklinde, eğime dayanıklı ve önyüklemeye dayanıklı kapasiteye sahip.
Dahili yağ pompası, iyi yapı ve kolay kullanım.
Dikey Genişletilmiş tezgah özellikleri:
Müşterinin mükemmel performansı elde etmesini sağlamak için VT dikey genişletilmiş tezgah ve belirtilen kelepçeler, hassas hesaplama, özenli tasarım
MIL-STD-810G Standard'a Sahip Laboratuvar Elektrodinamik Sarsıntı Test Sistemi hakkında herhangi bir şüpheniz veya ihtiyacınız varsa, lütfen sorgunuzu göndermekten çekinmeyin.
