ES-10 Mekanik titreşim test sistemi.pdf

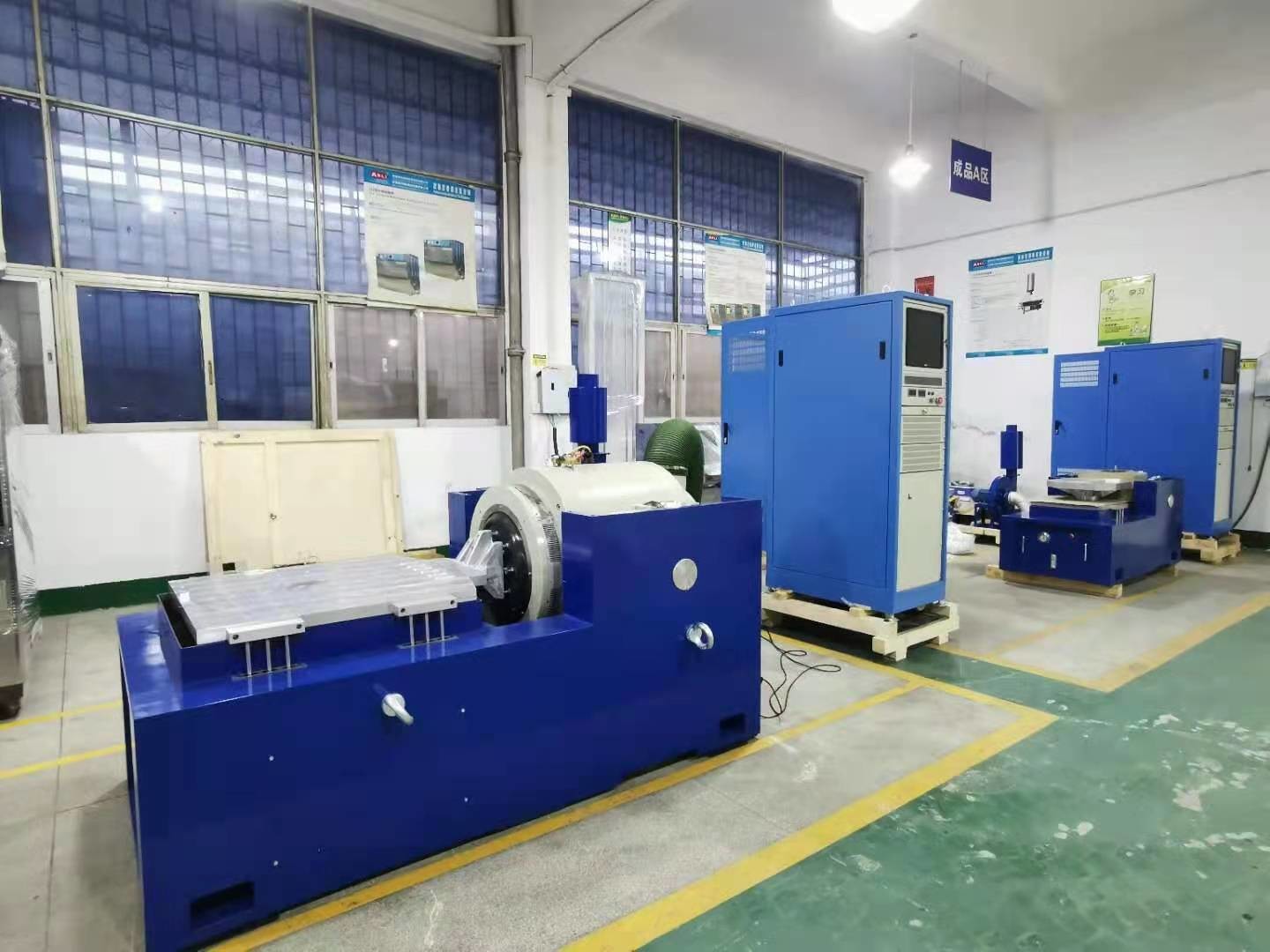

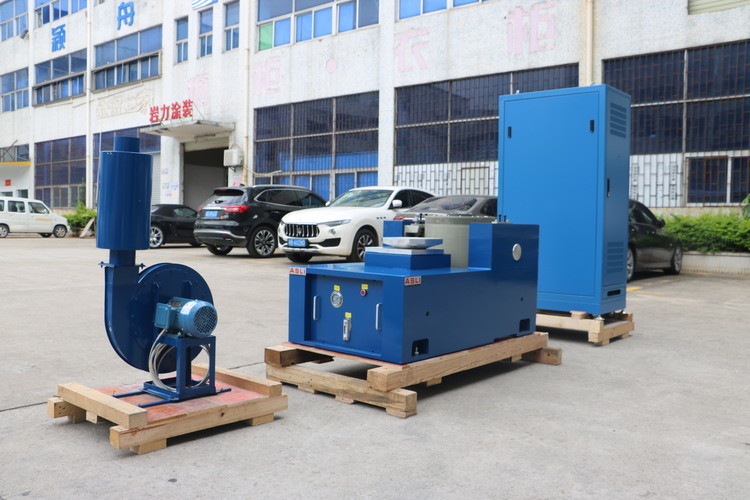

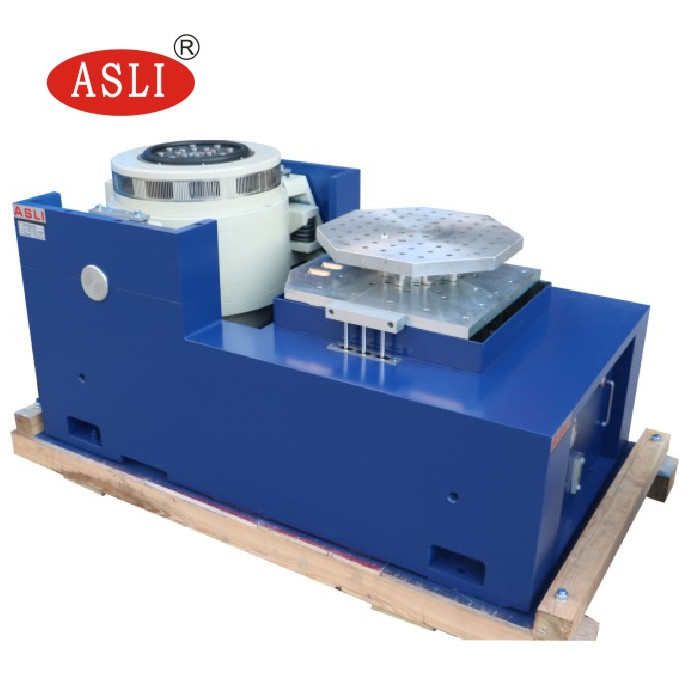

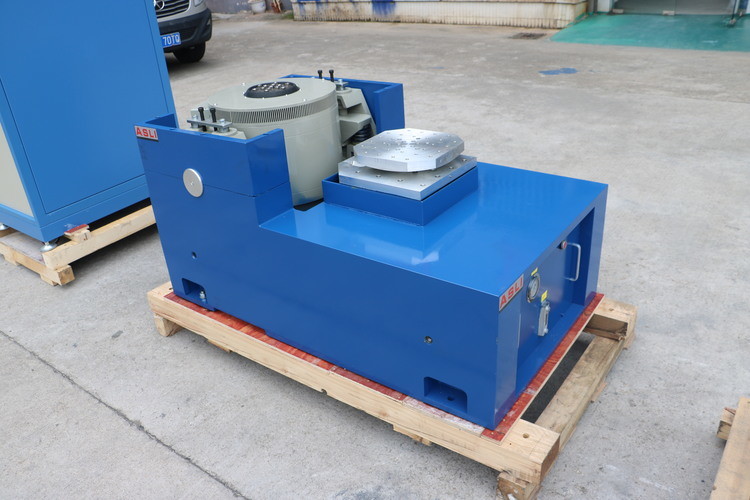

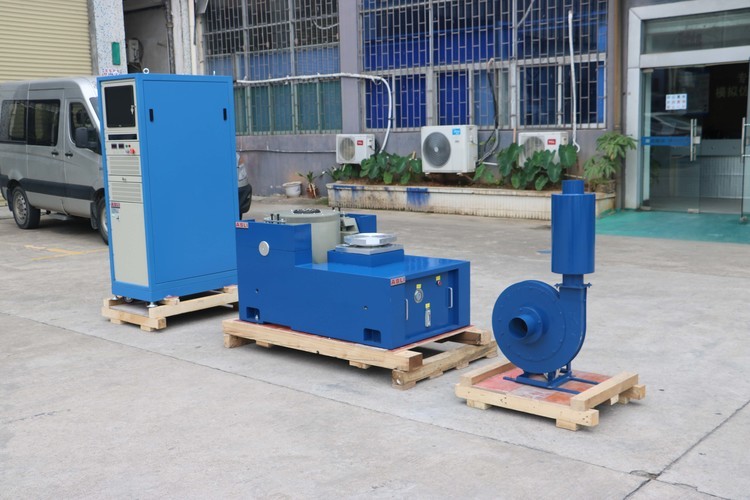

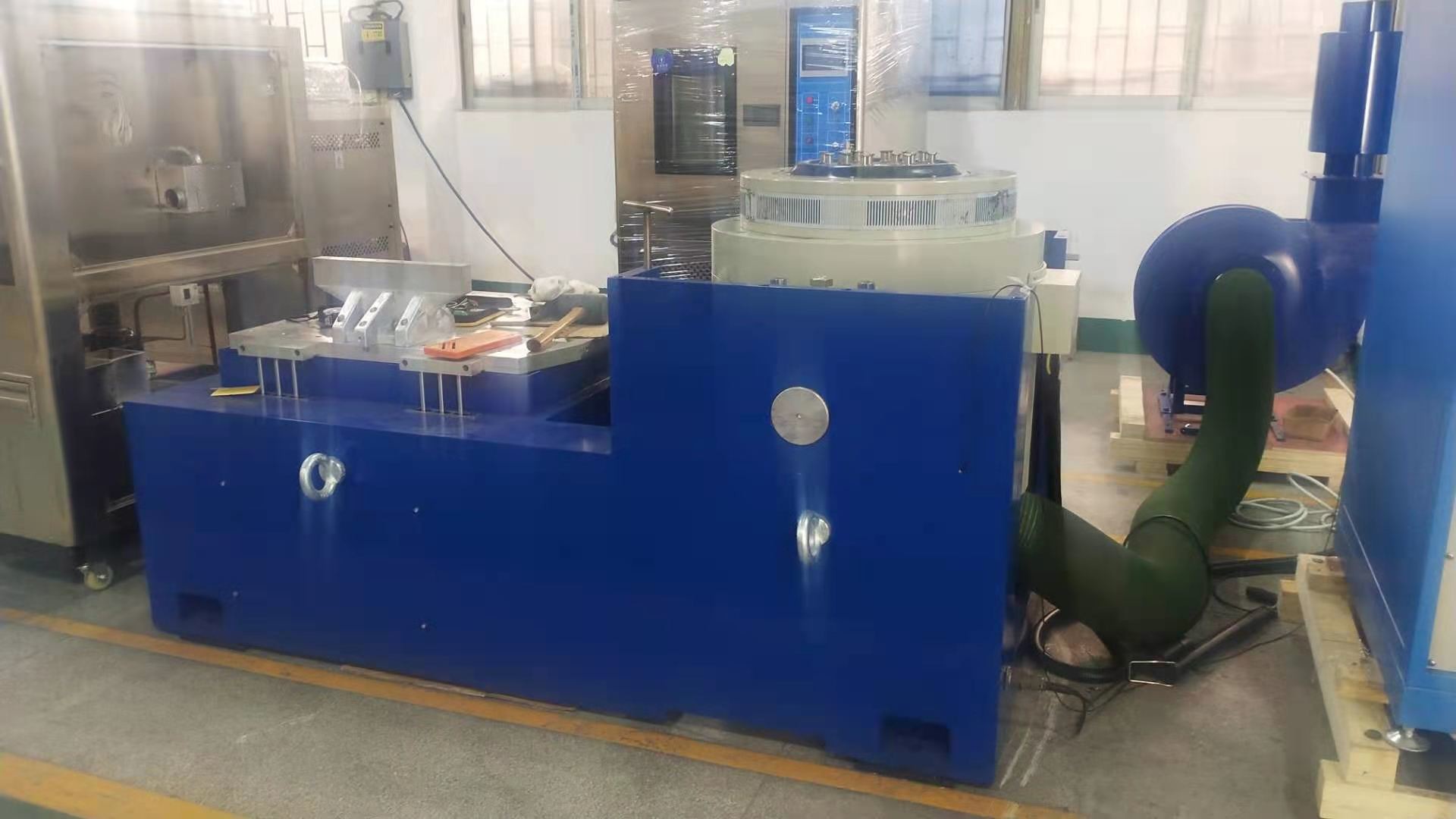

Titrek Dinamik Shaker Masa Bench Yüksek Frekanslı Elektromanyetik titreşim Test Makinesi
teknik parametreler:
| Model |
Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
İsimlendirilmiş hareket (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
Yatay genişleticinin teknik parametreleri:
| Model | Masa boyutu (mm) | Frekans aralığı (Hz) | Hareketli parçaların ağırlığı (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
Dikey genişleticinin teknik parametreleri:
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Bench Boyutu |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
Çok modlu düzenleme
Sine, rastgele, rezonanslı arama ve durma, tipik çarpma ve yol simülasyon modları.
Güçlü taşıma kapasitesi
Merkezi yüklü hava yastığının büyük statik sertliği, küçük dinamik sertliği, güçlü taşıma kapasitesi ve amplitud değişikliği durumunda iyi etkisi vardır.
Müdahale Kontrolü
Çift manyetik tasarım akış sızması ve manyetik alanı eşit olarak güçlü elektromanyetik alan kontrol devre müdahalesi çözülür
Vibrasyon testçisinin yanı sıra ürün yelpazemiz şunları da kapsar:
(1) Sıcaklık/nemlik test serisi: Sıcaklık nemlik test odası, istikrarlı yürüyüş, Termal şok test odası,Sıcaklık Nemlik UV test odasıRamp hız sıcaklık odası.
(2) Yaşlanma test serisi:Yüksek sıcaklıkfırın, Vakum kurutma fırını, Hava havalandırma yaşlanma test odası, Buhar yaşlanma test odası, Ozon test odası, Yanma test ekipmanında
(3) Hava simülasyonutSeriler: Yağmur püskürtme test odası, toz test odası, Ksenon lambası yaşlanma test odası, UV direnci test odasıbEr
(4) Mekanik test serisi: titreşim test makinesi, düşme test makinesi,Çarpışma Test Makinesi, Hızlandırma Mekanik Şok Denetleyicisivb.
Eğer daha fazla bilgi almak istiyorsanızTitreyen Dinamik Shaker Masa Bench Yüksek Frekanslı Elektromanyetik titreşim Test Makinesi, lütfen bize bildirmekten çekinmeyin.
