MIL-STD ISTA ile 2700Hz 600kgf Elektrodinamik Titreşim Tablosu Test Cihazları
Product Details
| vibration force: | 600kgf | Vibration direction: | Vertical & Horizontal |
|---|---|---|---|
| moving coil weight: | 6.5kg | displacement: | 25mm |
| max. acceleration: | 100g | application: | LED, auto parts, packaging |
| meet test standard: | MIL-STD ISTA | table size: | 800*800mm |
| Vurgulamak |
2700Hz Titreşim Tablosu Test Cihazları,600kgf Titreşim Tablosu Test Cihazları,SGS Elektrodinamik Titreşim Çalkalayıcı |
||
Product Description
ES-6 titreşim test ekipmanları.pdf
2700Hz 6000kgf Elektrodinamik titreşim masası test ekipmanları MIL-STD ISTA standartlarıyla
Vibration Shaker'ın çalışma prensibi
Elektromanyetik titreşim salkımının çalışma prensibi, elektrikliElektromanyetik kuvvetin hareketi ile elektrikli iletken hareket eder.hareket eden parça, tahrik akımı ve manyetik akım arasındaki denge ile üretilir.Sürücü akımı kontrol ederek, titreşim jeneratörünü kontrol edebilirsiniz.
Elektromanyetik titreşim uyarıcısının maksimum hızlanma seviyesi, maksimumDüşük frekansta, hareketli parçanın yer değiştirmesi kısıtlanır.Hareket eden elementin rezonans frekansı daha yüksek ayarlanır.frekans aralığının üst sınırından daha yüksek.
Vibrasyon jeneratörünün performansı maksimum gösterir grafik ile yansıtılabilirLog-log grafiği kullanarak, hareketin kısıtlanması6 dB/oktav eğimli düz bir çizgi ile ifade edilebilir.
Teknik parametreler:
| Model |
Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
İsimlendirilmiş hareket (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Özellikleri:
1Sağlam süspansiyon sistemi ve doğrusal hareket kılavuzu, güçlü taşıma kapasitesi, iyi kılavuzlama fonksiyonları, yüksek istikrar.
2Yüksek statik sertlik ve düşük dinamik sertlik, güçlü taşıma kapasitesi, amplituda değişiminde mükemmel performans.
3Yüksek verimli D sınıfı güç anahtarı, 3 sigma zirve akımı, düşük güç tüketimi ve minimum harmonik bozulma.
4Güvenlik kilitli hızlı kendi kendine teşhis, yüksek güvenlik güvenilirliği.
5. Hava yastığı titreşim platformu için şok yalıtım cihazı ek bir temele ihtiyaç duymadan, titreşim dalgasının mükemmel yeniden üretimi ve titreşim iletiminin azaltılması.
6Farklı uygulamalar için yatay ve dikey genişleme platformları.
7Basit bir denetim işlevi.
Yatay genişleticinin teknik parametreleri:
| Model | Masa boyutu (mm) | Frekans aralığı (Hz) | Hareketli parçaların ağırlığı (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |

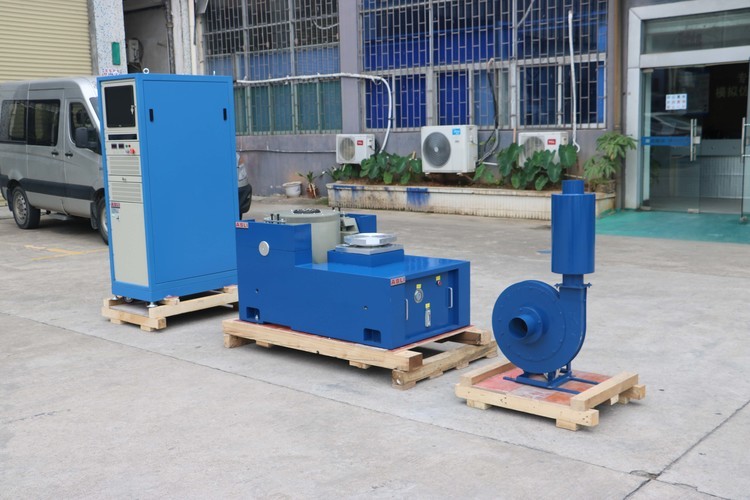

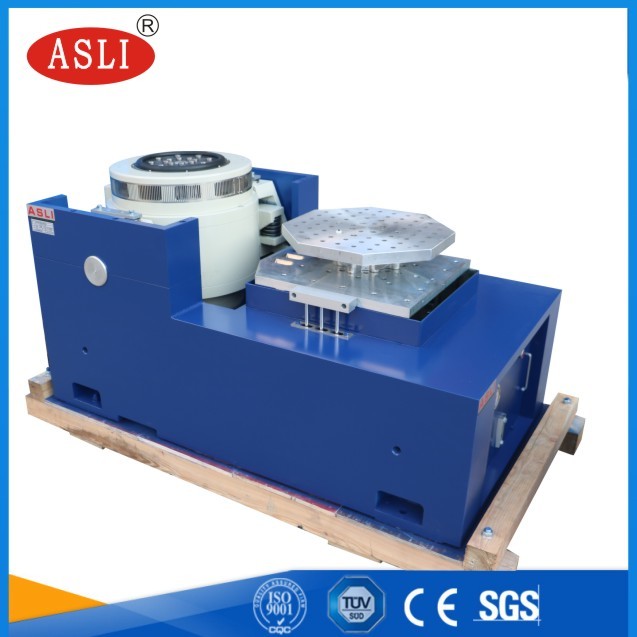

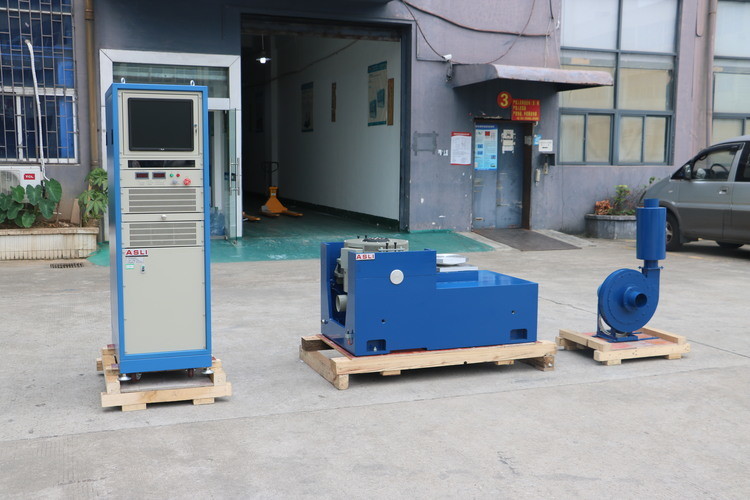

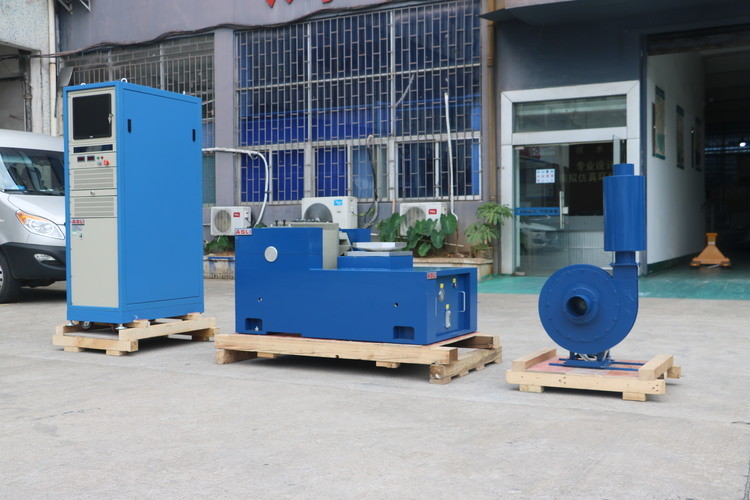

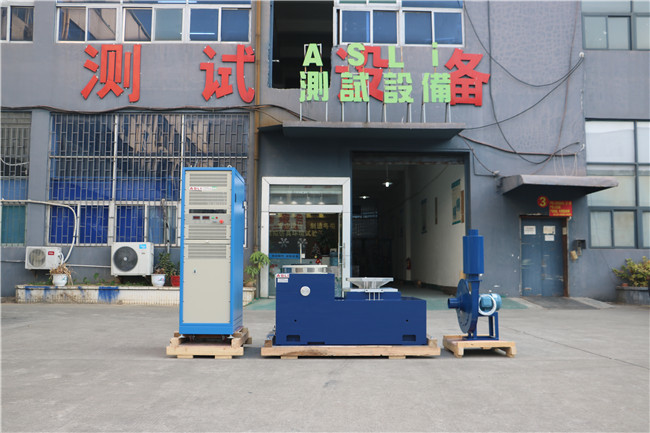

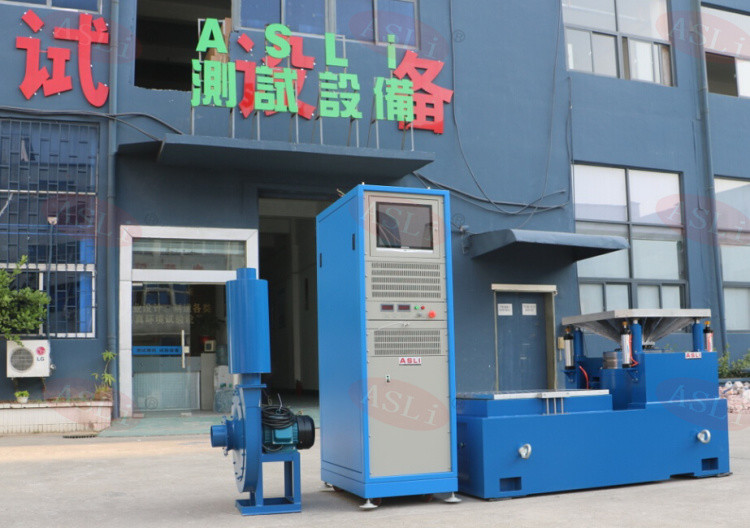

Referans için resimler:
İlgili Ürünler:
Eğer 2700Hz 6000kgf Elektrodinamik titreşim masası test ekipmanıyla ilgili herhangi bir sorunuz varsa, lütfen bizimle iletişime geçin.
