Titreleme test ekipmanları ES-20.pdf

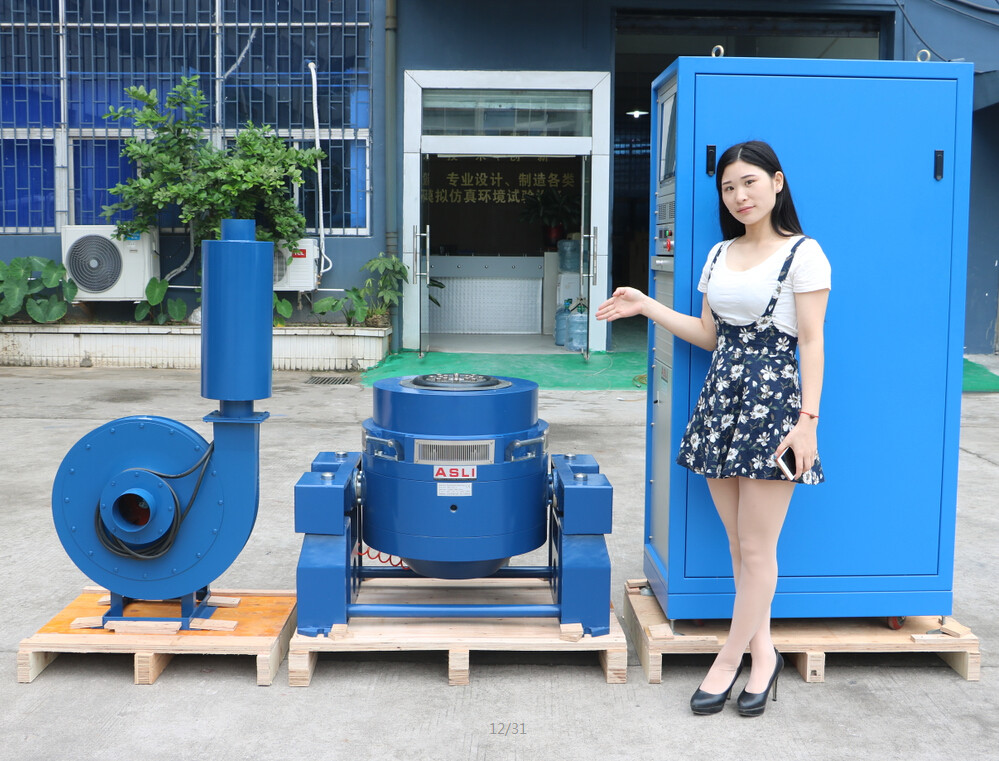

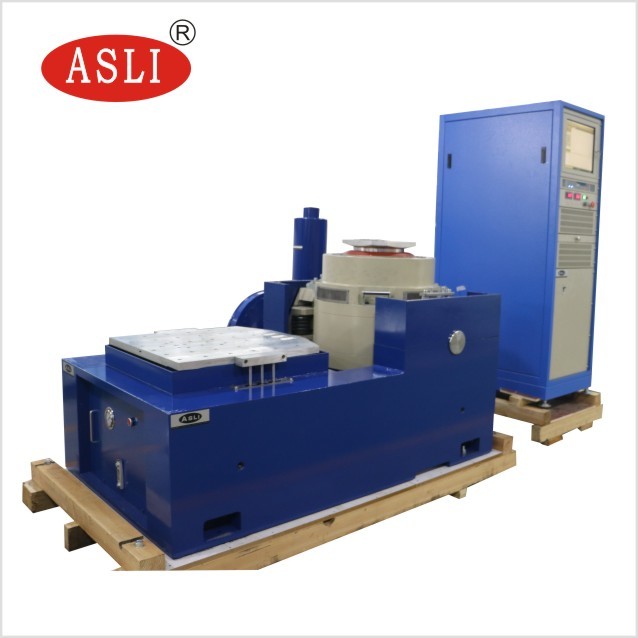

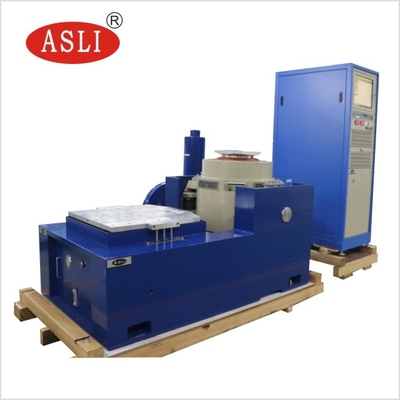

Yüksek SıklıkLaboratuvar Shaker Taşıma Simülasyonu ElektrodinamiktitreşimŞeker
Yüksek frekanslı Laboratuvar Shaker Ulaşım Simülasyonu Elektrodinamik titreşim Shakersavunma, havacılık, havacılık, iletişim, elektronik, otomobil, ev aletleri ve diğer endüstrilerde yaygın olarak kullanılır.Gerçek çalışma durumunu ve yapı dayanıklılığı testini simüle etmekSine dalgası, FM, süpürme, programlanabilir, frekans çarpanı, logaritma,Maksimum hızlanma, amplitud modülasyonu, zaman kontrolü, tam işlevli bilgisayar kontrolü, basit sabit hızlanma/ sabit amplitudur.
Titreme test makinesi teknik parametreleri:
| Model |
Sine Güç(N) |
Rated Rastgele Güç(N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
Rated - Hayır.yerleştirme (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

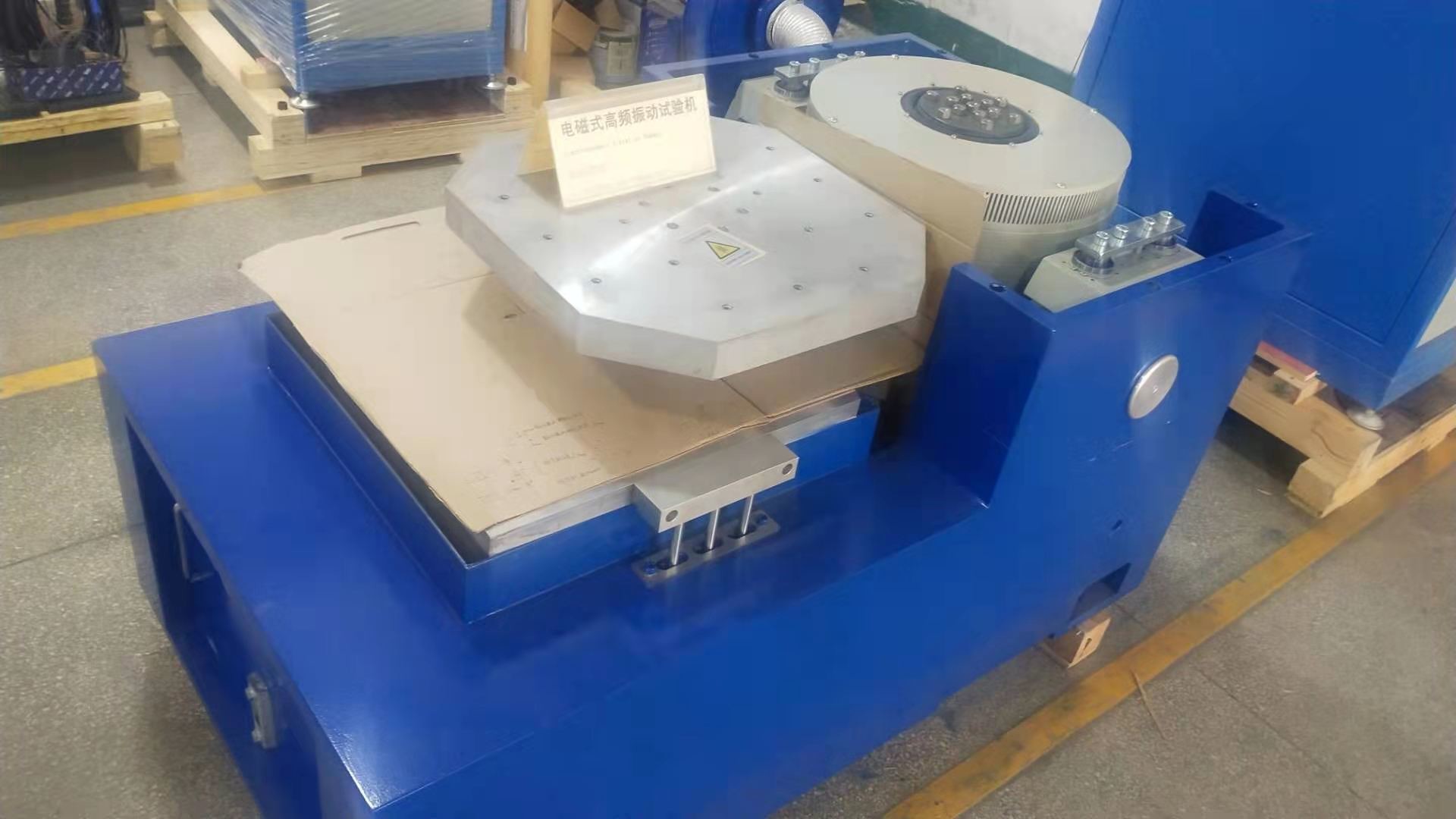

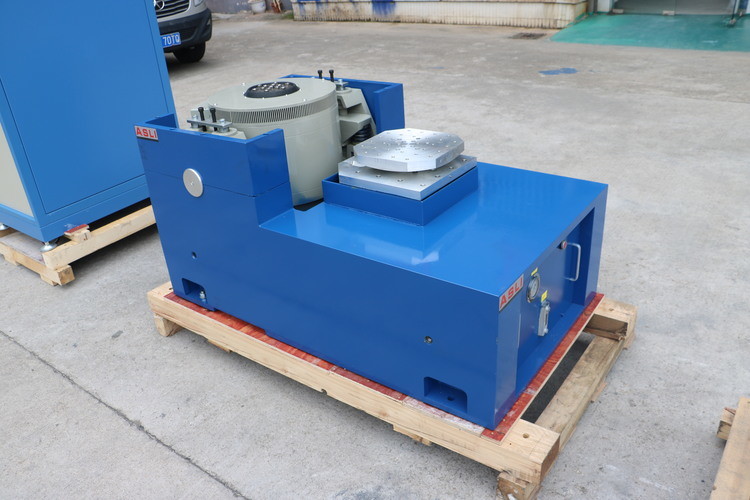

Horizontal'in teknik parametreleriGenişleyici:
Dikeylerin teknik parametreleriGenişleyici:
Elektrodinamik titreşim sallayıcısının uygulanması:
Biz yüksek frekanslı titreşim test makinesi serisi ürünleri üreticisiyiz, 'Çifte manyetik devre yapısı' 'kendinden üretilen iskelet eylem daireleri' benimsenmiştir,"Havadaki Destek" ve "Rol rulmanları ve doğrusal rehberlik", "trunnion izolasyon" gelişmiş modern teknoloji ve özel teknoloji, X,Y,Z üç eksenli sinüzoidal titreşim testi ve geniş bant rastgele titreşim testi ile tamamlanabilir,Klasik (yarım - sinüs) ile tamamlanmalıdırBu ürünler ulusal savunma, silah, havacılık, havacılık, iletişim, elektronik,Elektrikli aletler, iletişim, ev aletleri ve diğer alanlar.
Elektrodinamik titreşim santrali test özellikleri:
1Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
2İki manyetik devre, düşük manyetik akış sızdırması, kompakt yapı ve mantıklı.
3Rocker Rod rulo rulmanları düz ve ithalat odaklı bileşik vücut sertlik yönelimi, eksantrik yük kapasitesi.
4- Trunnion izole etme temeli hormon kullanımı, mobil rahatlık kurulumu için.
5Sistemin etrafında gelişmiş teknolojiler hareket ederek dinamik döngünün yüksek güvenilirliğe sahip olmasını sağlar.
6Yeni kanal tasarımı ve soğutma etkisini artırmak.
7. statik sertlik, taşımak küçük balon dinamik sertlik, titreşim masası kapasitesini yükseltmek, düşük frekanslı performans geliştirmek.
Yüksek Frekanslı Laboratuvar Shaker Transport Simulation Electrodynamic Vibration Shaker hakkında daha fazla bilgiye ihtiyacınız varsa, lütfen sorularınızı göndermekten çekinmeyin.
