Yüksek Frekanslı Titreşim Test Standı ES-30.pdf

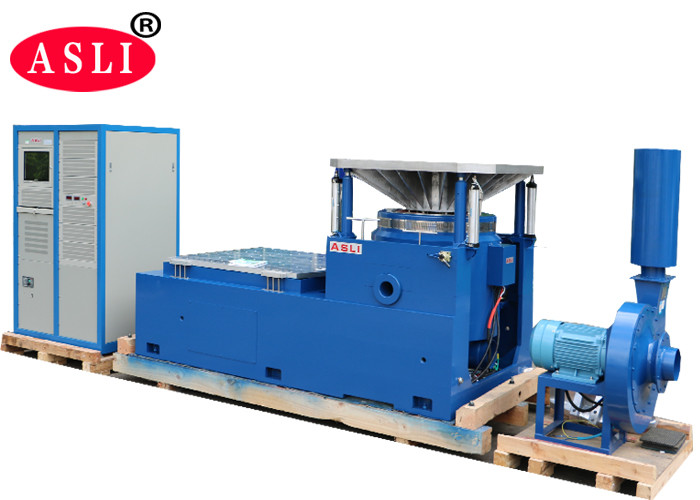

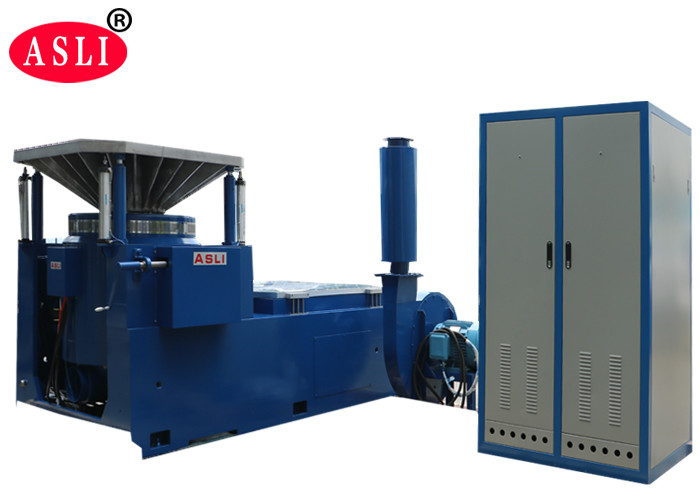

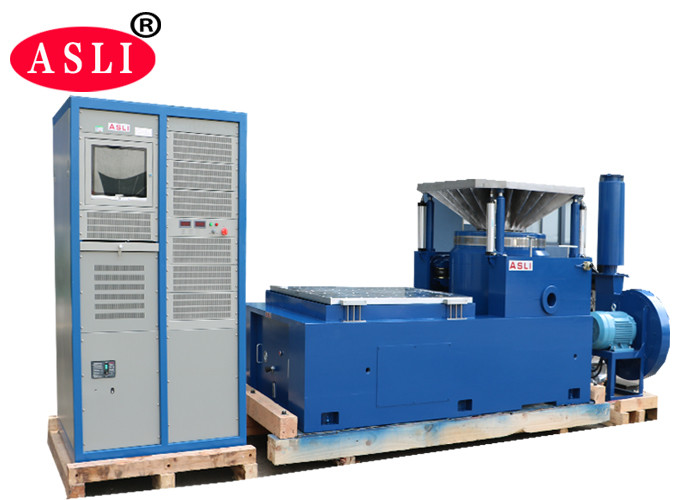

Test sistemi bileşimi
1. Tek parça yatay titreşim üreteci
2. Dikey genişleme tablosu
3. Susturuculu soğutma fanı
4. Dijital anahtarlamalı güç amplifikatörü
5. Çok fonksiyonlu titreşim kontrol ölçüm cihazı.
Şartname
| İsim | Otomobil Bataryası EN50604 IEC62133 UN38.3 Laboratuvar testleri için Titreşim Test Tezgahı | ||||||||
| modeli | Nominal Sinüs Kuvveti (N) | Anma Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal Hızlanma (m/s2) | Anma Hızı (m/s) | Nominal yer değiştirme (pp) mm | Maks.Yükleme (Kg) | hareketli bobin (Kg) | Hareketli bobin boyutu (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
