ES-10 Mekanik titreşim test sistemi.pdf
Yüksek düşük frekanslı titreşim testi için şok ve titreşim deneme ekipmanları
Test gereksinimleri:
1. IEC62133
2. UL1642
3- UN38.3
4. GB31241
5. MIL-STD-810
6. DO-160
Yüksek Frekanslı Paket Simülasyonlu Ulaştırma titreşim makinesitamamen standart tasarım pil ile ilgili test, simülasyon, pil titreşim testinin belirli koşulları altında,Pil veya pil paketi titreşim masasına sabitlenmiştir.Belirtilen frekans, ivme ve hareket moduna göre, birbirine dik üç yönde ölçülen pilin batarya örneği titreşimi boyunca sızıntıları olmamalıdır.Cesaretini kaybetme., kırılmadı, yangın ve patlama olmadı.
Teknik parametreler:
| Model |
Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
İsimlendirilmiş hareket (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
titreşim test makinesinin bileşimi:
titreşim test tahtası, güç güçlendirici, soğutma fanı, kaydırma masası, dikey genişletici
Yatay destek özellikleri:
Daha yüksek hızlanmayı ve çalışma sıklığını gerçekleştirmek için küçük yükleme tezgahı içinde, tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirmek için.
Yatay bank ve titreşim bankı, mükemmel yapıya sahip, kurulumu ve ayarlanması kolay olan bütünleşik tiplerdir.
V şeklinde statik basınçlı yol, eğimden ve önyargıya karşı dayanıklı.
Dahili yağ pompası, iyi yapısı ve kullanımı kolay.
Vertikal Genişletilmiş Masaüstü Özellikleri:
VT dikey uzatılmış bank ve belirtilen sıkıştırıcılar, hassas hesaplanmış, müşteri mükemmel doğrultuda en iyi performansı elde
Özellikleri:
1Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
2İki manyetik devre, düşük manyetik akış sızdırması, kompakt yapı ve mantıklı.
3Rocker Rod rulo rulmanları düz ve ithalat odaklı bileşik vücut sertlik yönelimi, eksantrik yük kapasitesi.
4- Trunnion izole etme temeli hormon kullanımı, mobil rahatlık kurulumu için.
5Sistemin etrafında gelişmiş teknolojiler hareket ederek dinamik döngünün yüksek güvenilirliğe sahip olmasını sağlar.
6Yeni kanal tasarımı ve soğutma etkisini artırmak.
7. statik sertlik, taşımak küçük balon dinamik sertlik, titreşim masası taşıma kapasitesini yükseltmek, düşük frekanslı performansı iyileştirmek.

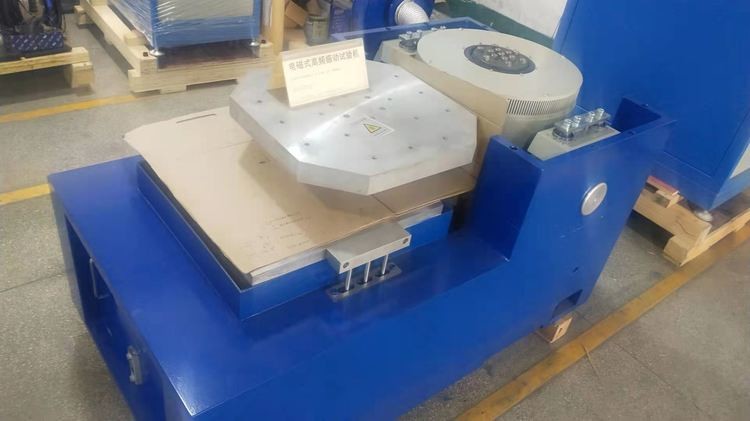

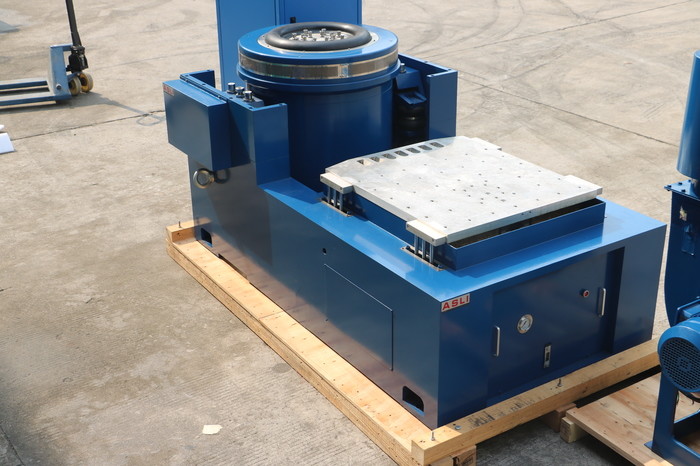

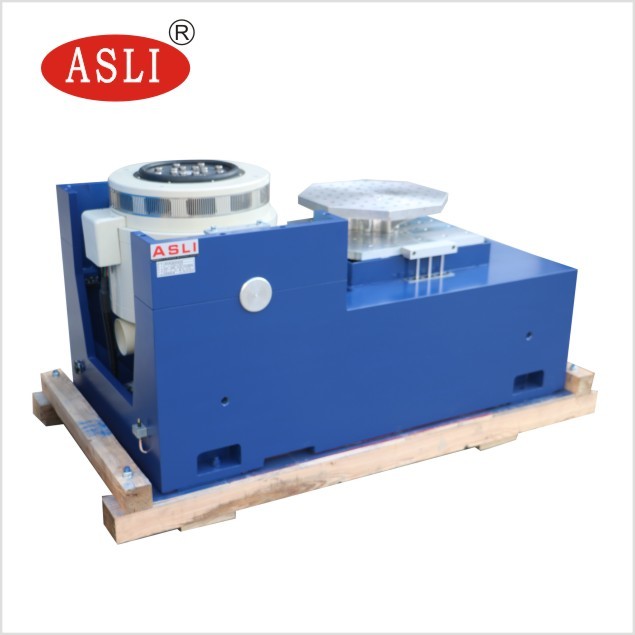

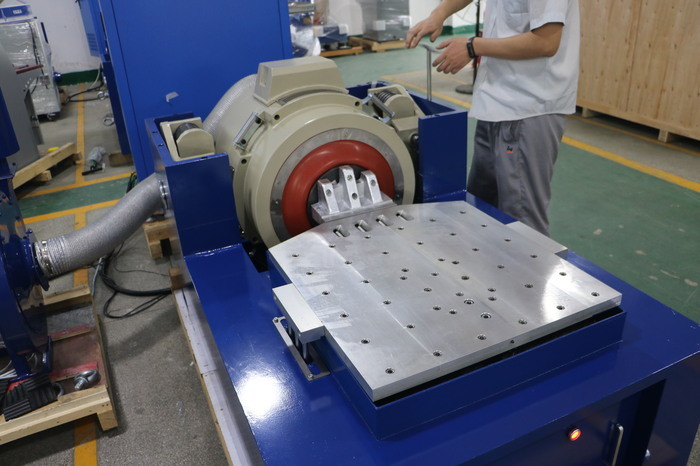

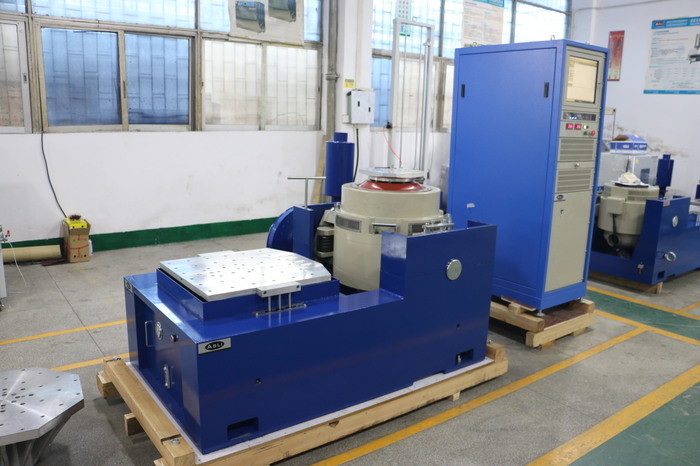

Referans için resimler:
