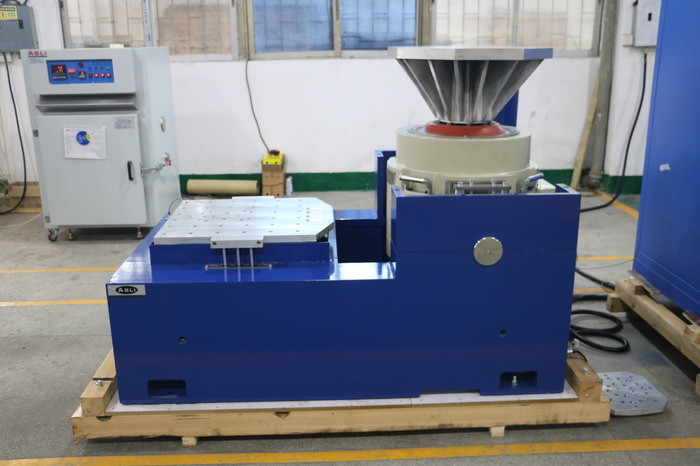

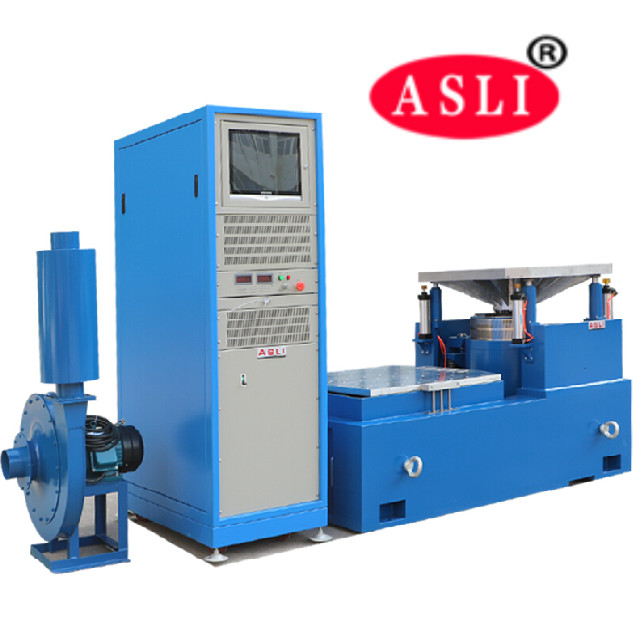

Elektronik parçalar için yüksek frekanslı elektromanyetik titreşim test ekipmanları
titreşim testi nedir?
Ürünler günlük olarak paketler ve nakliye konteynerleri halinde tüm dünyaya gönderilir. Araçlar, gemiler veya uçaklar ile taşınırlar, ancak her durumda titreşimlere maruz kalırlar.Bir titreşim testi, ürünlerin nakliye edilmeden önce titreşime maruz kalması için sıklıkla kalite kontrolü aracı olarak kullanılır.Sonuçlar, sarsılma ve sıçramadan kaynaklanan hasarı azaltmak için ürün ve ambalaj tasarımı için kullanılabilir. titreşim testleri ayrıca pompaların ve motorların saha izleme için de kullanılır.
Kaydetmek için belgeyi indirin -- buraya tıklayın ----→Titreleme test ekipmanları ES-20.pdf
Elektronik parçalar için yüksek frekanslı elektromanyetik titreşim test ekipmanları teknik parametreler:
| Model |
Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
İsimlendirilmiş hareket (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
Yatay genişleticinin teknik parametreleri:
| Model | Masa boyutu (mm) | Frekans aralığı (Hz) | Hareketli parçaların ağırlığı (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
Dikey genişleticinin teknik parametreleri:
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Bench Boyutu |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
Çok modlu düzenleme
Sine, rastgele, rezonanslı arama ve durma, tipik çarpma ve yol simülasyon modları.
Güçlü taşıma kapasitesi
Merkezi yüklü hava yastığının büyük statik sertliği, küçük dinamik sertliği, güçlü taşıma kapasitesi ve amplitud değişikliği durumunda iyi etkisi vardır.
Müdahale Kontrolü
Çift manyetik tasarım akış sızıntı ve manyetik alan eşit olarak güçlü elektromanyetik alan kontrol devre müdahale çözülür
Vibrasyon testçisinin yanı sıra ürün yelpazemiz şunları da kapsar:
(1) Sıcaklık/nemlik test serisi: Sıcaklık nemlik test odası, istikrarlı yürüyüş, Termal şok test odası,Sıcaklık Nemlik UV test odasıRamp hız sıcaklık odası.
(2) Yaşlanma test serisi:Yüksek sıcaklıkfırın, Vakum kurutma fırını, Hava havalandırma yaşlanma test odası, Buhar yaşlanma test odası, Ozon test odası, Yanma test ekipmanında
(3) Hava simülasyonutSeriler: Yağmur püskürtme test odası, toz test odası, Ksenon lambası yaşlanma test odası, UV direnci test odasıbEr
(4) Mekanik test serisi: titreşim test makinesi, düşme test makinesi,Çarpışma Test Makinesi, Hızlandırma Mekanik Şok Denetleyicisivb.
