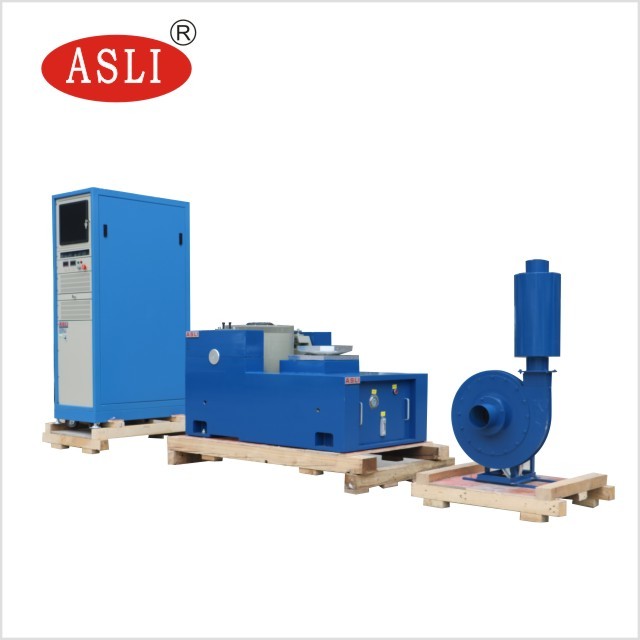

PCB için Evrensel Yüksek Frekanslı Elektrodinamik Titreşim Test Cihazı
Product Details
| Sıklık: | 5 Hz~ 3500 Hz | Kullanımı: | simülasyon titreşim testi |
|---|---|---|---|
| titreşim yönü: | xyz | Maks. hız: | 1,6 m/s |
| hareketli bobin: | 6.5kg | Uygulama: | pcb |
| Vurgulamak |
PCB için Elektrodinamik Titreşim Test Cihazı,yüksek Frekanslı Elektrodinamik Titreşim Test Cihazı,Evrensel Yüksek Frekanslı Titreşim Çalkalayıcı |
||
Product Description
- Hayır.PCB için evrensel yüksek frekanslı elektrodinamik titreşim testi
Titreme testinde RMS değeri nedir?
Titreme testinde, genellikle rastgele bir sinyalin RMS değerinin üç katı zirve değerleri içermesi talep edilir.Bir uyarıcı tarafından üretilen kuvvet, esas olarak akımın ısıtma etkisiyle sınırlıdır.. yani RMS değeri. Güç amplifikatörünün değerlendirmesi ise zirve değerleri tarafından etkilenir.
Kaydetmek için belgeyi indirin -- buraya tıklayın ----→ES-3A titreşim testi.pdf
Elektromanyetik titreşim test makinesi yüksek kalite, yüksek performans ve yüksek güvenilirlik, hassasiyet ve doğruluk ve uygun işletim için tasarlanmıştır.Her türlü test şartnamesini karşılayan bir test platformudur., ve IEC, MIL-STD, JIS, ASTM ve diğer özellikleri dahil olmak üzere uygulanabilir.
Ürün özellikleri
* Esnek süspansiyon sistemi ve düz çizgi kılavuzu, güçlü taşıma kapasitesi, iyi kılavuzlama performansı ve yüksek istikrar.
* Merkezi yük hava yastığının statik sertliği büyük, dinamik sertliği küçük, taşıma kapasitesi güçlü ve dinamik performansı mükemmel.
* Hızlı kendi kendini inceleme teşhisi ve zincir koruması, yüksek güvenlik ve güvenilirlik;
* Hava yastığının izole edici ve amortizasyon cihazı, vibratörün özel temele ihtiyaç duymamasını sağlar, titreşim dalgasını mükemmel bir şekilde yeniden üretir ve titreşim iletimini azaltır.
* Yatay ve dikey genişleme platformlarının farklı kullanımını sağlamak;
* Her türlü titreşim denetleyicisi ile kullanılabilir ve işlem basit.
Parametreler:
| Model |
Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
İsimlendirilmiş hareket (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Vertikal Genişletilmiş Masaüstü Özellikleri:
VT dikey uzatılmış bank ve belirtilen sıkıştırıcılar, hassas hesaplanmış, müşteri mükemmel doğrultuda en iyi performansı elde

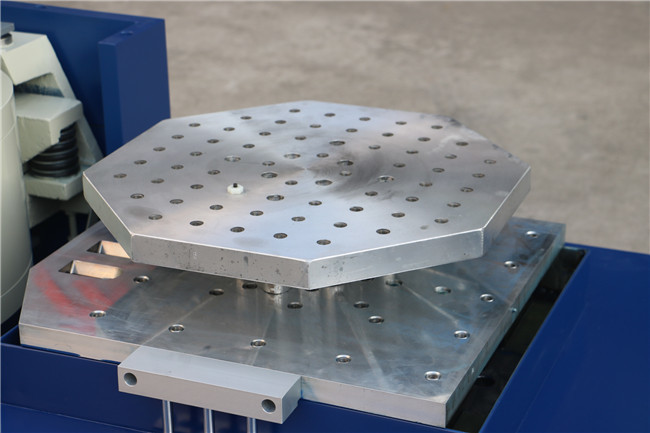

Yatay destek özellikleri:
Daha yüksek hızlanmayı ve çalışma sıklığını gerçekleştirmek için küçük yükleme tezgahı içinde, tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirmek için.
Yatay bank ve titreşim bankı, mükemmel yapıya sahip, kurulumu ve ayarlanması kolay olan bütünleşik tiplerdir.
Statik basınç yolu, V şeklinde, eğimden ve önyargıya karşı dayanıklı.
Dahili yağ pompası, iyi yapısı ve kullanımı kolay.

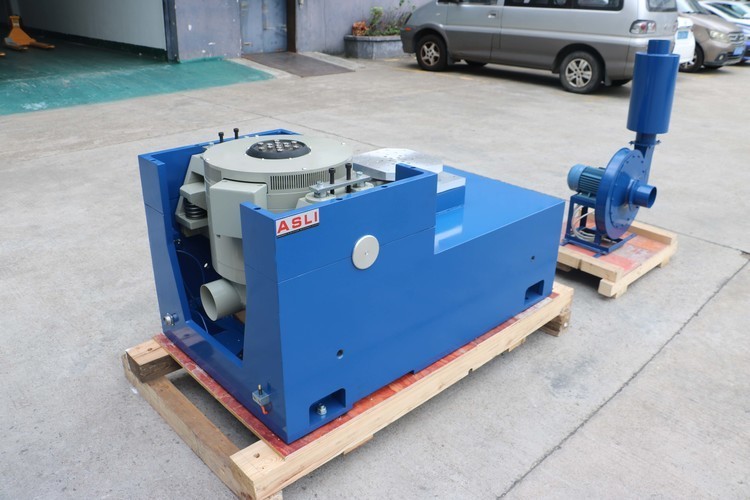

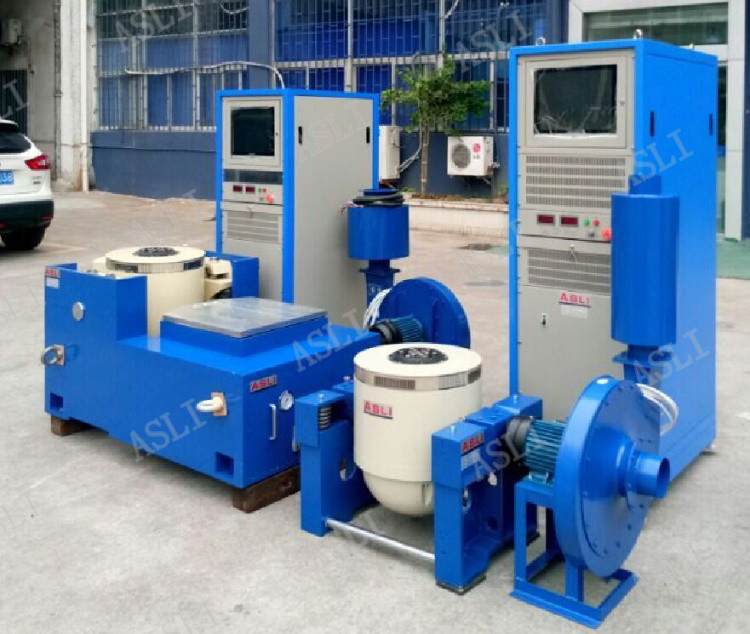

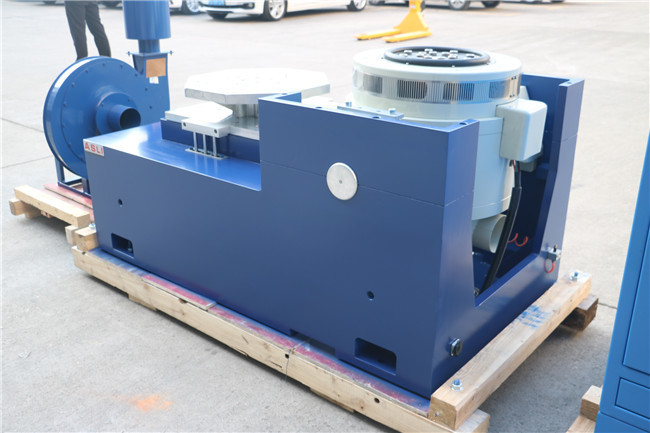

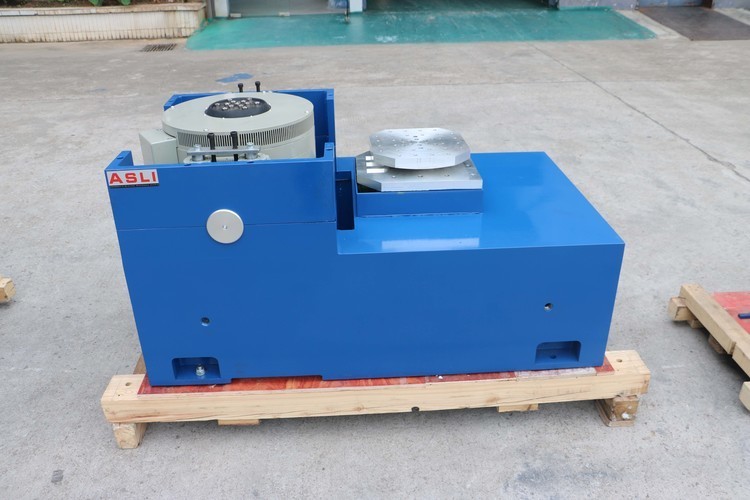

Referans için resimler:
İlgili Ürünler:
 |
 |
 |
| PCT test odası | Düşük Test Makinesi | Sıcaklık Nem titreşim sallayıcısı |
Lütfen sorularınızı göndermekten çekinmeyin. PCB için evrensel yüksek frekanslı elektrodinamik titreşim testi
