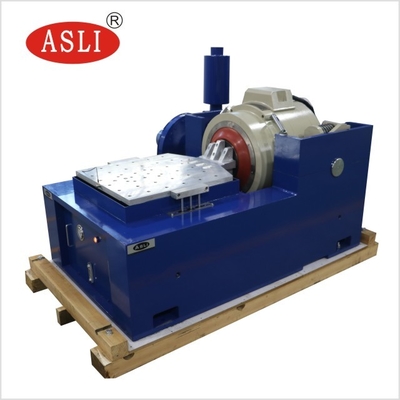

DO-160F MIL-STD-810 Yüksek Frekanslı Laboratuvar Shaker Ulaşım Simülasyonu Elektrodinamik titreşim Shaker
Vibration Shaker'ın çalışma prensibi
Titreşme denetleyicisinin çalışma prensibi, elektrikliElektromanyetik kuvvetin hareketiyle hareket eder.hareketli parça, tahrik akımı ve manyetik akım arasındaki denge ile üretilir.Sürücü akımı kontrol ederek, titreşim jeneratörünü kontrol edebilirsiniz.
Elektromanyetik titreşim uyarıcısının maksimum hızlanma seviyesi, maksimumDüşük frekansta, hareketli parçanın yer değiştirmesi kısıtlanır.Hareket eden elementin rezonans frekansı daha yüksek ayarlanır.frekans aralığının üst sınırından daha yüksek.
Titreşim jeneratörünün performansı maksimum gösterir grafik ile yansıtılabilirLog-log grafiği kullanarak, hareketin kısıtlanması6 dB/oktav eğimli düz bir çizgi ile ifade edilebilir.
| Şeker | |
| Sinüs kuvveti (peak) | 30kN |
| Şok kuvveti (peak) | 60 kN |
| Frekans aralığı | 5~2800Hz |
| Yer değiştirme (sürekli) | 100 mm |
| Maks. Hız | 1.8 m/s |
| Maks. Hızlanma | 100 G |
| Zırhın çapı | 445 mm |
| Birinci sıra rezonans frekansı | 2,400 Hz |
| İzin verilen eksantrik moment | > 500 Nxm |
| Zırh ağırlığı | 40 kg |
| HE/ST vida boyutu | M10 (metrik) |
| Eksensel titreşim izolasyon sıklığı | 3 Hz |
| En fazla. | 500 kg |
| Manyetik akış sızıntısı | ≤1 mT |
| Boyutlar (L × W × H, paketlenmemiş) | 1,330x860x1,250 mm |
| Ağırlık (paketlenmemiş) | 2500 kg |
| Kurulum | Kauçuk paspas (ankaralı bultlar gereklidir) |
Yüksek frekanslı titreşim santrali Özellikleri:
1Sağlam süspansiyon sistemi ve doğrusal hareket kılavuzu, güçlü taşıma kapasitesi, iyi kılavuzlama fonksiyonları, yüksek istikrar.
2Yüksek statik sertlik ve düşük dinamik sertlik, güçlü taşıma kapasitesi, amplituda değişiminde mükemmel performans.
3Yüksek verimli D sınıfı güç anahtarı, 3 sigma zirve akımı, düşük güç tüketimi ve minimum harmonik bozulma.
4Güvenlik kilitli hızlı kendi kendine teşhis, yüksek güvenlik güvenilirliği.
5. hava yastığı titreşim platformu için şok yalıtım cihazı ek bir temele ihtiyaç duymadan, titreşim dalgasının mükemmel yeniden üretimi ve titreşim iletiminin azaltılması.
6Farklı uygulamalar için yatay ve dikey genişleme platformları.
7Basit bir denetim işlevi.
Titreleme sistemlerinin kuvvet vektörünü hesaplamak için genel formül:
Güç ((N) = Kütle ((kg) x Hızlanma ((m/s2 veya g) x1.3 güvenlik faktörüF=MA*1.3
Kütle = Saldırgan armatürü + test edilen aygıt + armatür (direk masa/sürüş masası sürücü çubuğu ile)
Bizim Yüksek Frekanslı Laboratuvar Shaker Taşıma Simülasyonu Elektrodinamik titreşim Shaker karşılayabilirDO-160F MIL-STD-810 test standartları, eğer daha fazla ayrıntıya ihtiyacınız varsa, sorunuzu göndermekten çekinmeyin.
