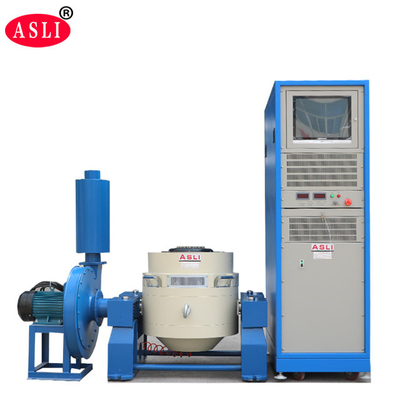

Konektörler İçin Yüksek Frekans Laboratuvarı Titreşim Testi Çalkalayıcı Tablosu
Konektörler İçin Yüksek Frekans Laboratuvarı Titreşim Testi Çalkalayıcı Tablosu Hakkında Teknik Parametreler
| Modeli | Anma Sinüs Kuvvet (N) |
Rastgele Olarak Değerlendirildi Kuvvet (N) |
Sıklık Aralık (Hz) |
Nominal Hız (m/s) | Anma Değiştirme (pp)mm |
Maks.Yükleme (Kg) | hareketli bobin (Kg) | Boyutu Hareketli bobin (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Elektro-Dinamik Çalkalayıcı fiyatı için başvuru:
Biz, 'çift manyetik devre yapısı', 'kendi kendine oluşturulan iskelet hareket çemberleri', 'Havadan Destek' ve 'makaralı rulmanlar ve doğrusal kılavuz', 'muylusu izolasyon' ileri modern teknolojiyi benimseyen elektrikli titreşim serisi ürünleri üreticisiyiz.
ve özel teknoloji, X, Y, Z üç eksenli sinüzoidal titreşim testi ve geniş bant rastgele titreşim testlerinde tamamlanabilir.
klasik (yarım sinüs, yamuk, testere dişi dalgası) darbe ve şok tepki spektrumu testi ile.Yüksek Frekanslı Titreşim Test Cihazı yaygın olarak kullanılır
milli savunma, silahlar, havacılık, uzay, iletişim, elektronik, elektrikli aletler, iletişim,
ev aletleri ve diğer alanlar.--- endüstriyel çalkalayıcı titreşim test cihazı
Yarım sinüs dalgası şok testiÖzellikler:
1. Daha yüksek kademeli eksenel rezonans frekansına sahip, iyi tasarlanmış dinamik daire iskeleti.
2. İki manyetik devre, manyetik akı kaçağı düşük, kompakt yapı ve rasyonel.
3. Rocker Rod makaralı rulmanlar düz ve ithal odaklı kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.
4. Hormon kullanımına adanmış muylu izolasyon temeli, mobil rahatlığın kurulumu.
5. İleri teknoloji, yüksek güvenilirliğe sahip dinamik çemberi sağlamak için sistem etrafında hareket eder.
6. Yeni kanal tasarımı ve soğutma etkisini arttırır.
7. Statik sertlik, küçük balon yatağının dinamik sertliği, titreşim masası kapasitesini arttırır, düşük frekans performansını artırır.

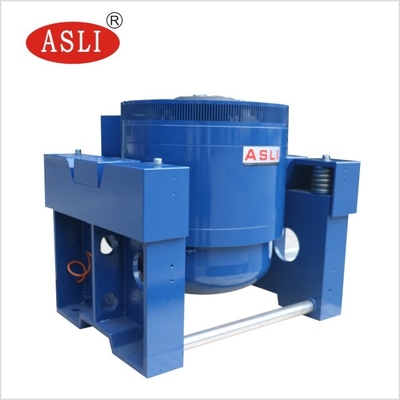

Titreşim Sistemi( ES-10 )
1 Endüstriyel elektrodinamik titreşim çalkalayıcı ile teknik parametreler:
(1) Nominal Kuvvet: sinüs kuvveti 10000N;rastgele kuvvet 10000N;şok kuvveti 10000N;
(2) Frekans Aralığı: 5 Hz - 3500Hz, Sabit frekans, ileri geri tarama, sinüs, rastgele, şok
(3) Tarama frekansı Modu: doğrusal, logaritmik, ileri geri tarama, sabit frekans
(4) Tarama frekansı süreleri: 1 ila 32767.
(5) Tarama frekansı Süresi: sabit frekans/tek 1-3600 dakika, tarama frekansı eğrileri görüntülenebilir.
(6) Maks.Hızlanma 1000 m/s 2 (yüksüz)
(7) Maks.Hız: 1,8m/s
(8) Maks.Yer Değiştirme: 51 mmp-p (yüksüz), çift tepe
(9) Darbe Yer Değiştirmesi: 51mm
(10) Hareketli Bobinin Ağırlığı: 14 kg
(11) Titreşim Yönleri: Dikey +Yatay titreşim
(12) Titreşim Dalgası: sinüs, rastgele, şok
(13) Hareketli Bobinin Çapı: Φ240 mm
(14) Titreşim Sistemi Boyutu (mm): G1046*H660*D783mm
(15) Titreşim Sistemi ağırlığı: 900kg

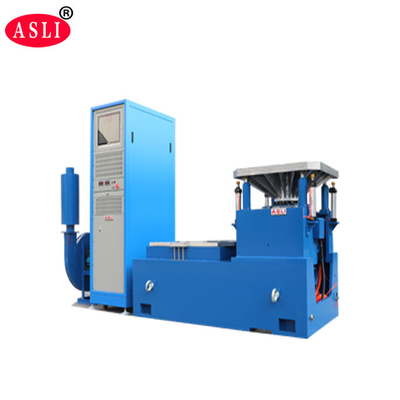

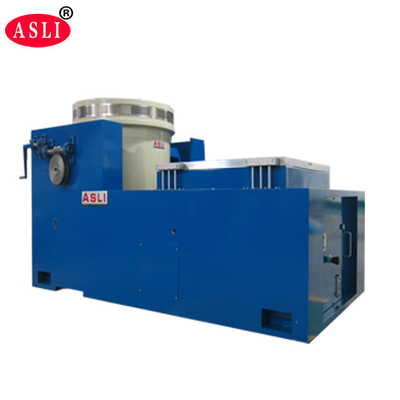

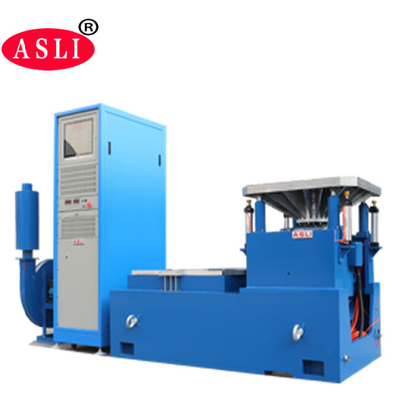

Titreşim Test Cihazı ile ilgili yatay stand özellikleri:
Tüm makine tezgahının yükleme kapasitesini ve performansını artırmak için daha yüksek hızlanma ve çalışma frekansı elde etmek için küçük yükleme tezgahı içinde.
Yatay tezgah ve titreşim tezgahı, mükemmel yapıya, kurulum ve ayarlama kolaylığına sahip entegre tiptedir.
Statik basınç yolu, V şeklinde, eğime dayanıklı ve ön yüklemeye dayanıklı kapasiteye sahip.
Dahili yağ pompası, iyi yapı ve kolay kullanım.
Titreşim test cihazı makinesiyle Gereksinimi yükleyin:
(1) Ekipman çok ağır olduğundan kullanıcılar, ekipmanı taşımak için forkliftler ve vites değiştirme araçları hazırlamalıdır; ayrıca lütfen emin olun.
kapı ekipmanın içeri girmesine izin verecek kadar büyük
(2) Makinenin çalışma ortamı oda sıcaklığında ve iyi havalandırılan bir ortamda olmalıdır.Çalışma alanına klima kurulmasını şiddetle tavsiye ederiz.Makinenin uzay mesafesi
sol/sağ/arka taraf Min.700mm, ön Min.1500 mm.
Büyük kuvvet elektro dinamik titreşim çalkalayıcı sistemi için paket:
Önce PP film, ardından makine ile kasa arasında 10 mm köpük ve dışarıda standart ihracat kontrplak kasadır.
