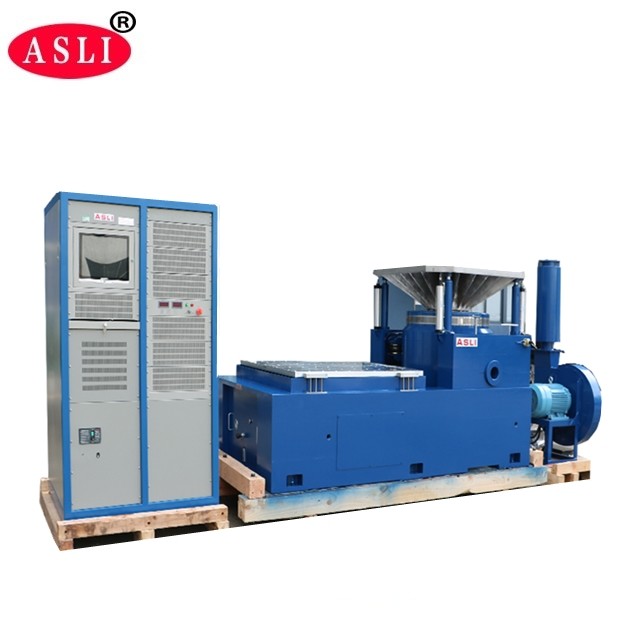

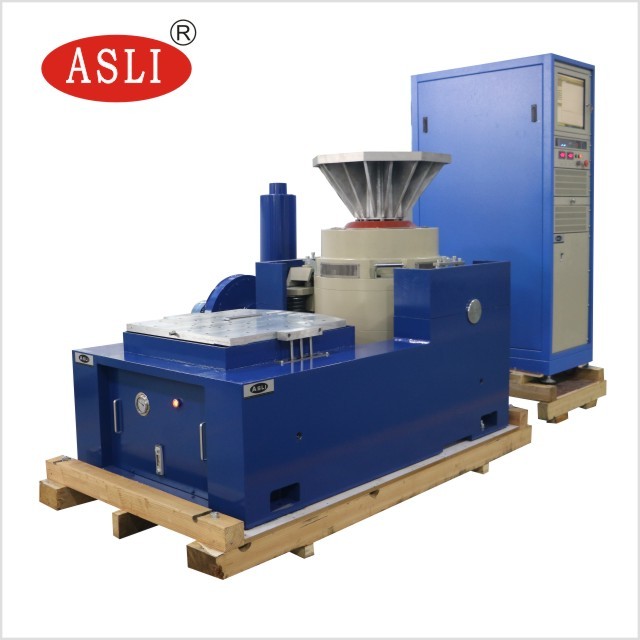

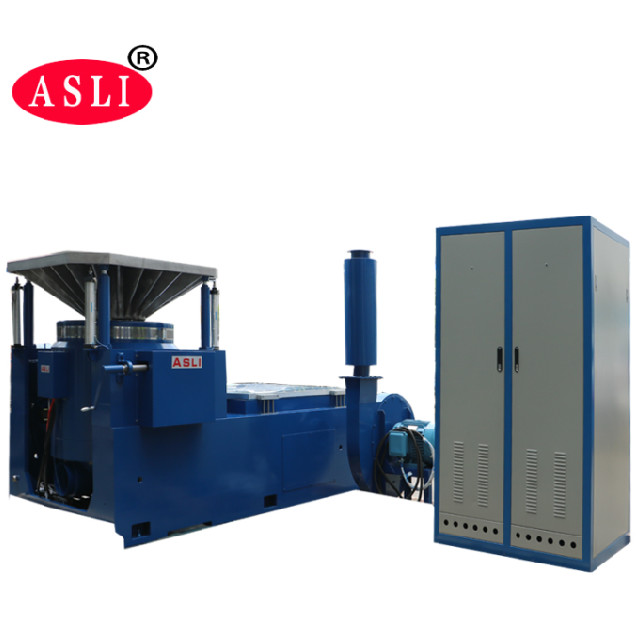

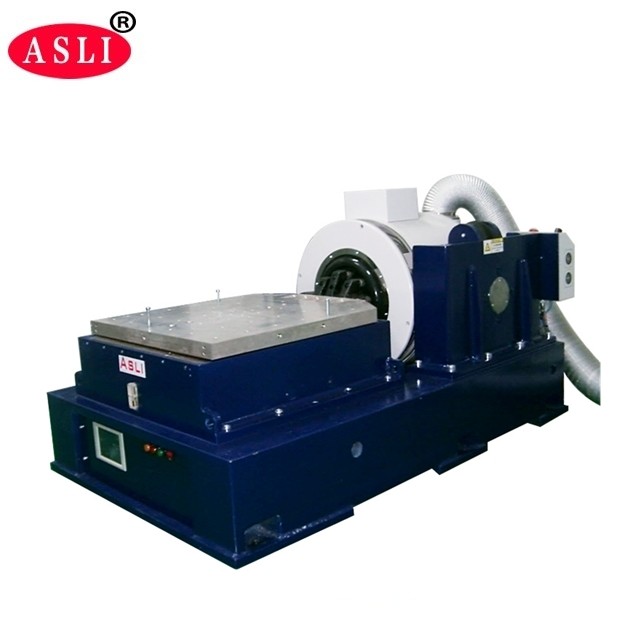

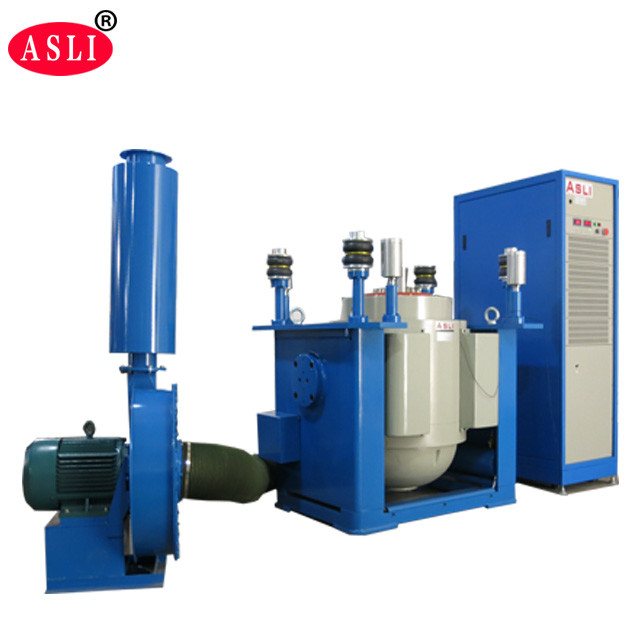

180kg Yük ile 3500Hz Elektrodinamik Titreşimli Çalkalayıcı Tablosu
Product Details
| sinüs kuvveti: | 6000N | Hız: | 1,6 m/s |
|---|---|---|---|
| yer değiştirme: | 25mm | Sıklık: | 3~3500HZ |
| Yükleniyor: | 180kg | hızlanma: | 100 gram |
| armatür: | 230mm | ||
| Vurgulamak |
3500Hz Titreşimli Çalkalayıcı Tablosu,180kg Yük Titreşimli Çalkalayıcı Tablosu,3500Hz Elektrodinamik Titreşim Makinesi |
||
Product Description
Başvuru
Yüksek Frekanslı Titreşim Çalkalayıcı, 'çift manyetik devre yapısı', 'kendi kendine üretilen iskelet hareket çemberleri', 'Havadan Destek' ve 'makaralı rulmanlar ve doğrusal kılavuz', 'muylusu izolasyon' ileri modern teknoloji ve özel teknolojiyi benimsemiştir, tamamlanabilir X, Y, Z üç eksenli sinüzoidal titreşim testi ve geniş bant rastgele titreşim testlerinde, klasik (yarım sinüs) darbe ve şok tepki spektrumu testi ile tamamlanacaktır.Ulusal savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri, iletişim, ev aletleri ve diğer alanlarda yaygın olarak kullanılmaktadır.
(1) Nominal Kuvvet: sinüs kuvveti 6000N;rastgele kuvvet 6000N;şok kuvveti 12000N;
(2) Frekans Aralığı: 5Hz - 3500Hz, Sabit frekans, ileri geri tarama, sinüs, rastgele, şok
(3) Tarama frekansı Modu: doğrusal, logaritmik, ileri geri tarama, sabit frekans
(4) Tarama frekansı süreleri: 1 ila 32767
(5) Tarama frekansı Süresi: sabit frekans/tek 1-3600 dakika, tarama frekansı eğrileri görüntülenebilir.
(6) Maks.Hızlanma 1000m/s2(yüksüz)
(7) Maksimum Yük 180Kg
(8) Maks.Yer Değiştirme: 25 mm pp (yüksüz), çift tepe
(9) Darbe Yer Değiştirmesi: 25 mm
(10) Hareketli Bobinin Ağırlığı: 6,5 kg
(11) Titreşim Yönleri: dikey
(12) Titreşim Dalgası: sinüs, rastgele, şok
(13) Hareketli Bobinin Çapı: Φ230 mm
(14) Titreşim Sistemi Boyutu (mm): G850xY750xD550mm
(15) Titreşim Sistemi ağırlığı: 590kg
2-2 Titreşim Bileşenlerinin Detayları
(1) Titreşim Jeneratörü 1 set
(2) Titreşim Kontrol Cihazı 1 takım
(3) Haberleşme Bağlantı Odası 1 set
(4) DA-6 Güç Amplifikatörü 1 set
(5) Sürücü Yazılımı 1 takım
(7) Sürücü Yazılımı 1 takım
(8) Soğutma Sistemi 1 takım
(9) Endüstriyel Bilgisayar 1 takım
Teknik parametreler:
| İsim | Otomobil Parçaları için Ambalaj Titreşim Tablosu/Titreşim Tablosu Test Cihazı | ||||||||
| Modeli | Anma Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s2) | Nominal Hız (m/s) | Nominal deplasman (pp)mm | Maks.Yükleme (Kg) | hareketli bobin (Kg) | Hareketli bobinin boyutu (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 litre | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2. İki manyetik devre, manyetik akı kaçağı düşük, kompakt yapı ve rasyonel.
3. Rocker Rod makaralı rulmanlar düz ve ithal odaklı kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.
4. Hormon kullanımına adanmış muylu izolasyon temeli, mobil rahatlığın kurulumu.
5. İleri teknoloji, yüksek güvenilirliğe sahip dinamik çemberi sağlamak için sistem etrafında hareket eder.
6. Yeni kanal tasarımı ve soğutma etkisini arttırır.
7. Statik sertlik, küçük balonun dinamik sertliği, titreşim tablasının taşıma kapasitesini arttırır, düşük frekans performansını artırır.
