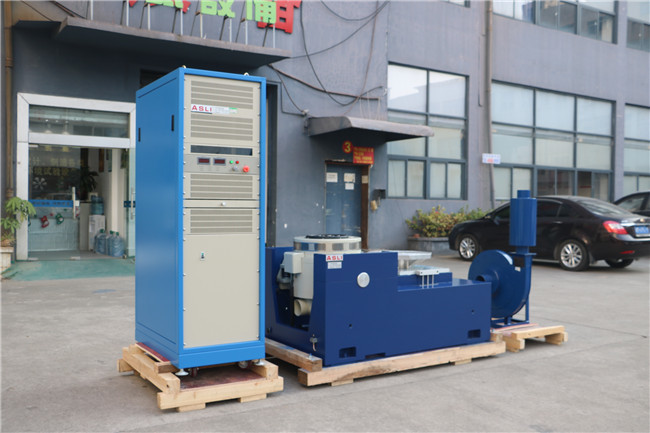

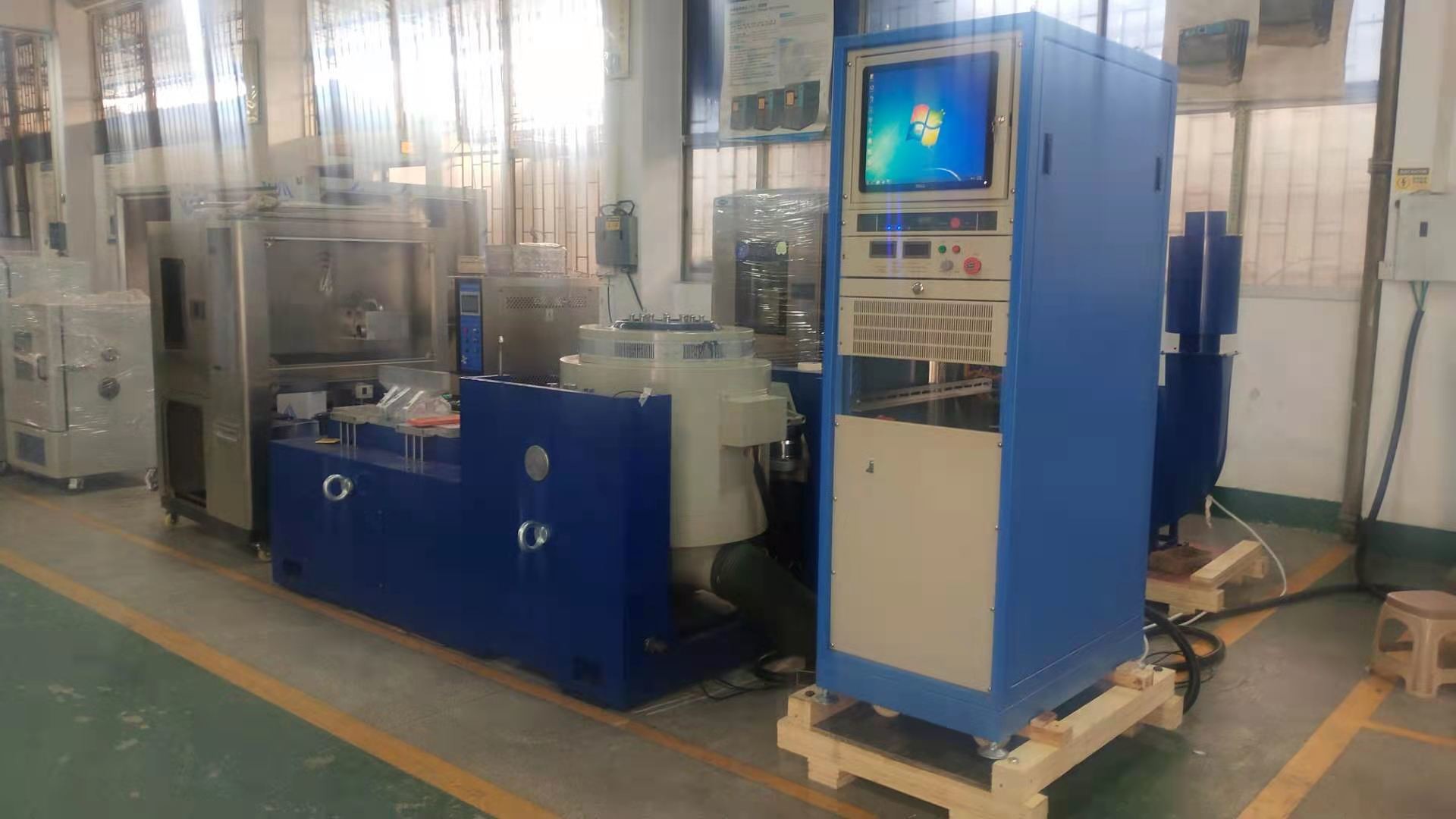

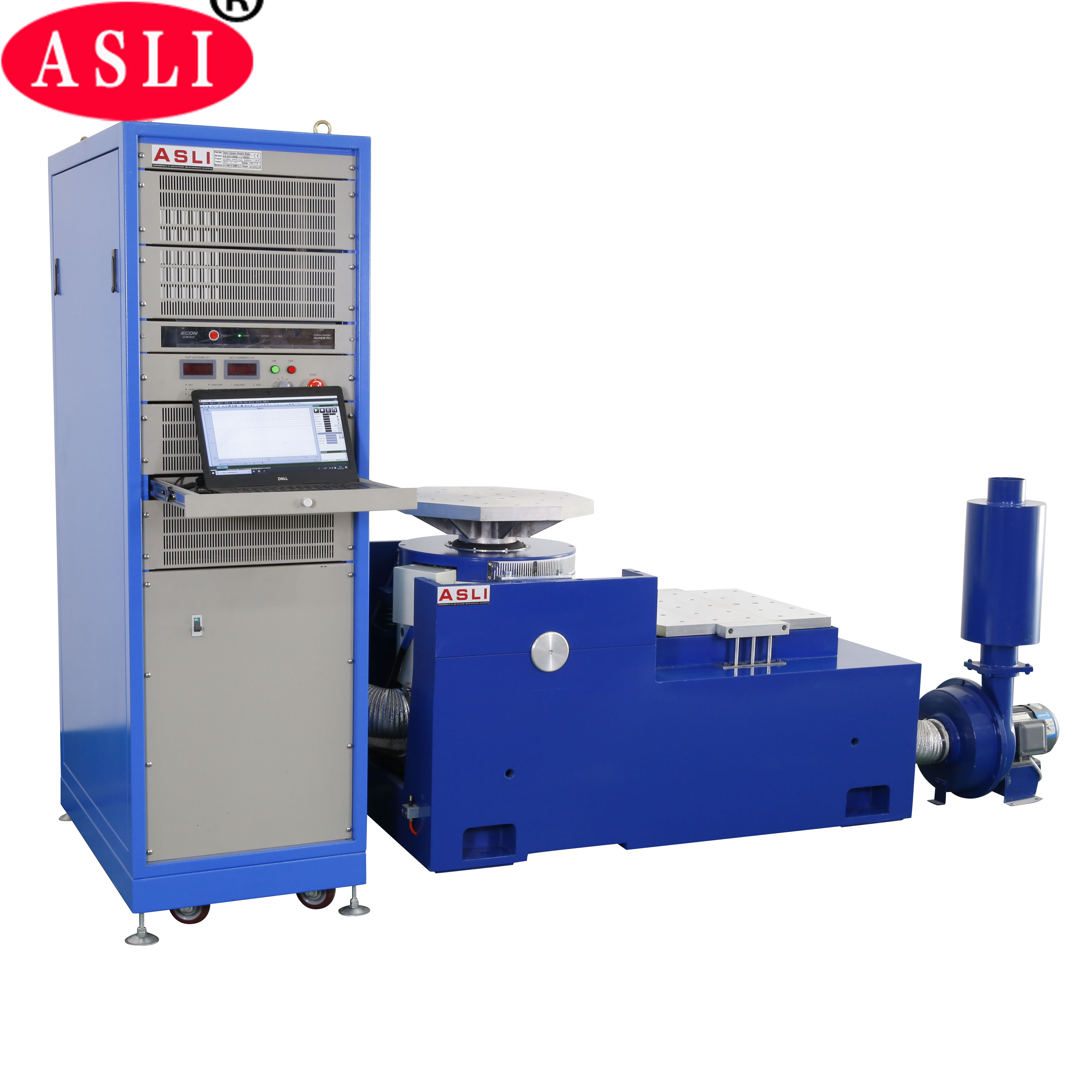

Programlanabilir elektromanyetik dikey titreşim test makinesi
Yüksek frekanslı titreşim test sistemiYüksek kalite, yüksek performans ve yüksek güvenilirlik, hassasiyet ve doğruluk ve kullanımı kolay olan bir test platformudur.ve IEC dahil olmak üzere yürütülebilir, MIL-STD, JIS, ASTM ve diğer özellikler.
Parametreler:
| Şeker | |
| Sinüs kuvveti (peak) | 30kN |
| Şok kuvveti (peak) | 60 kN |
| Frekans aralığı | 5~2800Hz |
| Yer değiştirme (sürekli) | 100 mm |
| Maks. Hız | 1.8 m/s |
| Maks. Hızlanma | 75 G |

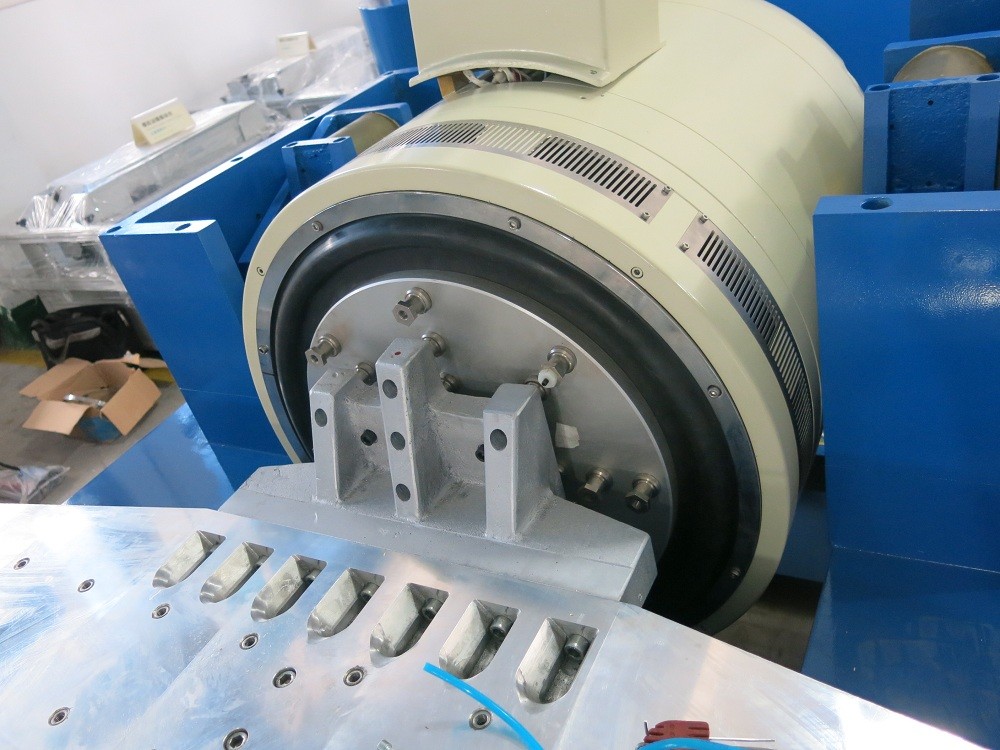

| Zırhın çapı | 445 mm |
| Birinci sıra rezonans frekansı | 2,400 Hz |
| İzin verilen eksantrik moment | > 500 Nxm |
| Zırh ağırlığı | 40 kg |
| HE/ST vida boyutu | M10 (metrik) |
| Eksensel titreşim izolasyon sıklığı | 3 Hz |
| En fazla. | 500 kg |
| Manyetik akış sızıntısı | ≤1 mT |
| Boyutlar (L × W × H, paketlenmemiş) | 1,330x860x1,250 mm |
| Ağırlık (paketlenmemiş) | 2500 kg |
| Kurulum | Kauçuk paspas (ankaralı bultlar gereklidir) |
| Güç Güçlendirici | |
| Güçlendirici çıkışı | 30 kVA |
| SNR | > 65 dB |
| Adlık çıkış voltajı | 120 Vrms |
| Boyutlar (L × W × H, paketlenmemiş) | 800x900x2,100 mm |
Ürün özellikleri
* Esnek süspansiyon sistemi ve düz çizgi rehberi, güçlü taşıma kapasitesi, iyi rehberlik performansı ve yüksek istikrar.
* Merkezi yük hava yastığının statik sertliği büyük, dinamik sertliği küçük, taşıma kapasitesi güçlü ve dinamik performansı mükemmel.
* Hızlı kendi kendini inceleme teşhisi ve zincir koruması, yüksek güvenlik ve güvenilirlik;
* Hava yastığının izole edici ve amortizasyon cihazı, vibratörün özel temele ihtiyacı olmamasını sağlar, titreşim dalgasını mükemmel bir şekilde yeniden üretir ve titreşim iletimini azaltır.

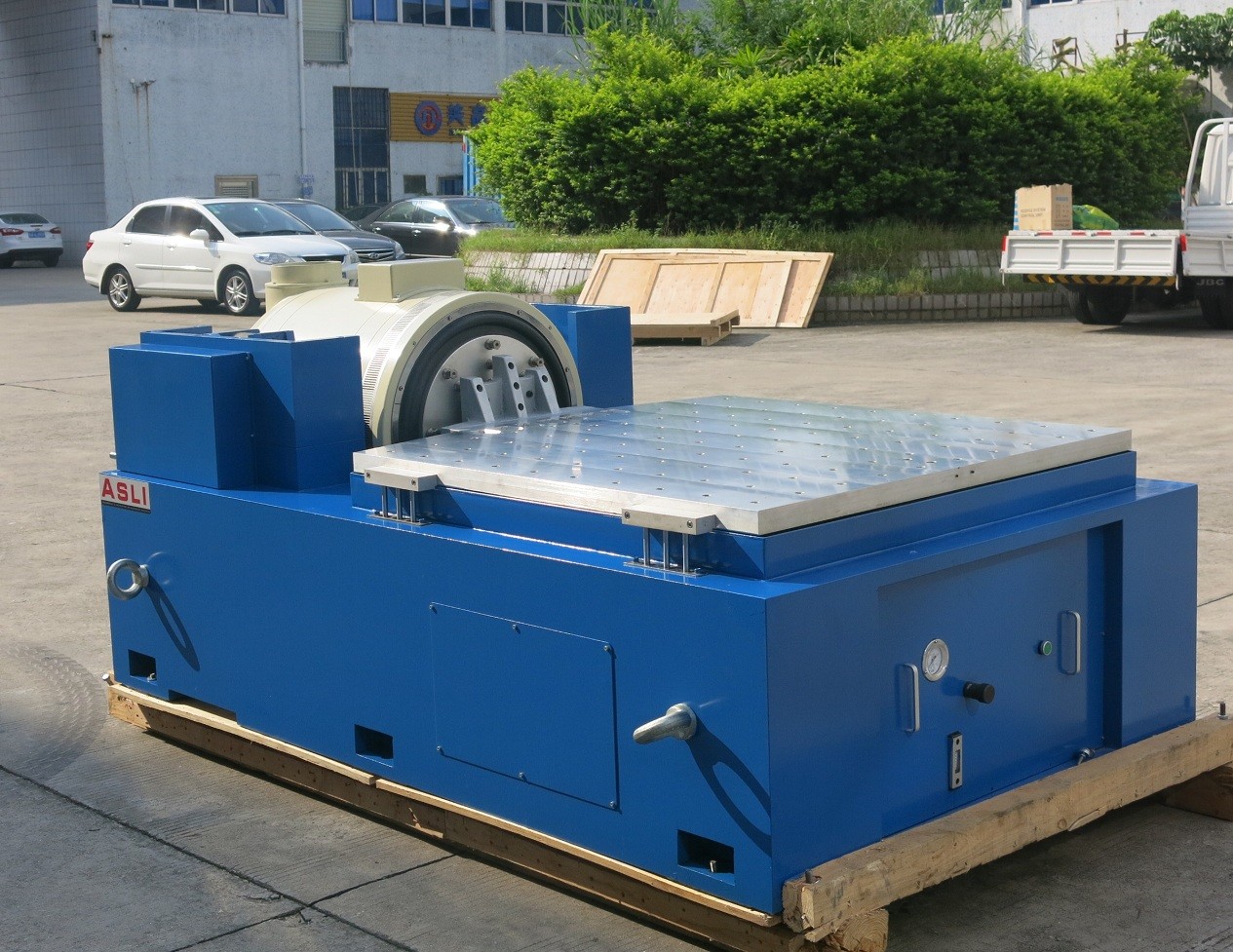

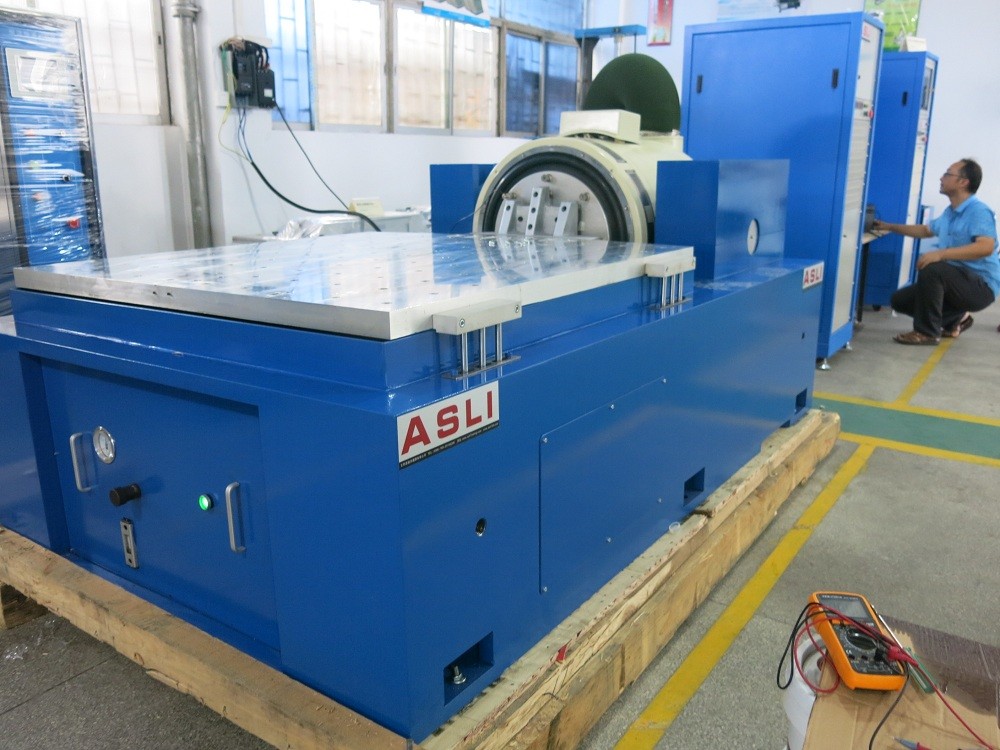

* Yatay ve dikey genişleme platformlarının farklı kullanımını sağlamak;
* Her türlü titreşim denetleyicisi ile kullanılabilir ve işletilmesi basittir.
Daha fazla titreşim gücü, özelleştirilebilir.
Titreme testi, bir ürünün, makinenin veya yapının ömrü boyunca geçebileceği veya görebileceği koşulları (test ortamında) tekrarlayarak yapılır.Transit sırasında koşullar ve operasyonlar dahil.Bu nedenle, titreşim testi, performans sorunlarını ve potansiyel arızaları başlamadan veya meydana gelmeden önce önler.
Ayrıca, 24 saatlik üretim döngüsüne sahip endüstriler, kritik titreşim testlerine ve izleme süreçlerine ve sistemlerine ihtiyaç duyar.Petrol ve Gaz, Elektrik Üretimi, Metal ve Madencilik gibi üretim yoğun endüstrilerde,Herhangi bir makine veya cihazın arızası veya durması verimliliğin azalmasına ve daha yüksek üretim maliyetlerine ve güvenli olmayan bir çalışma ortamına yol açar.Bu nedenle, bu endüstriler sürekli ve düzenli titreşim izleme ve test gerektirir.
