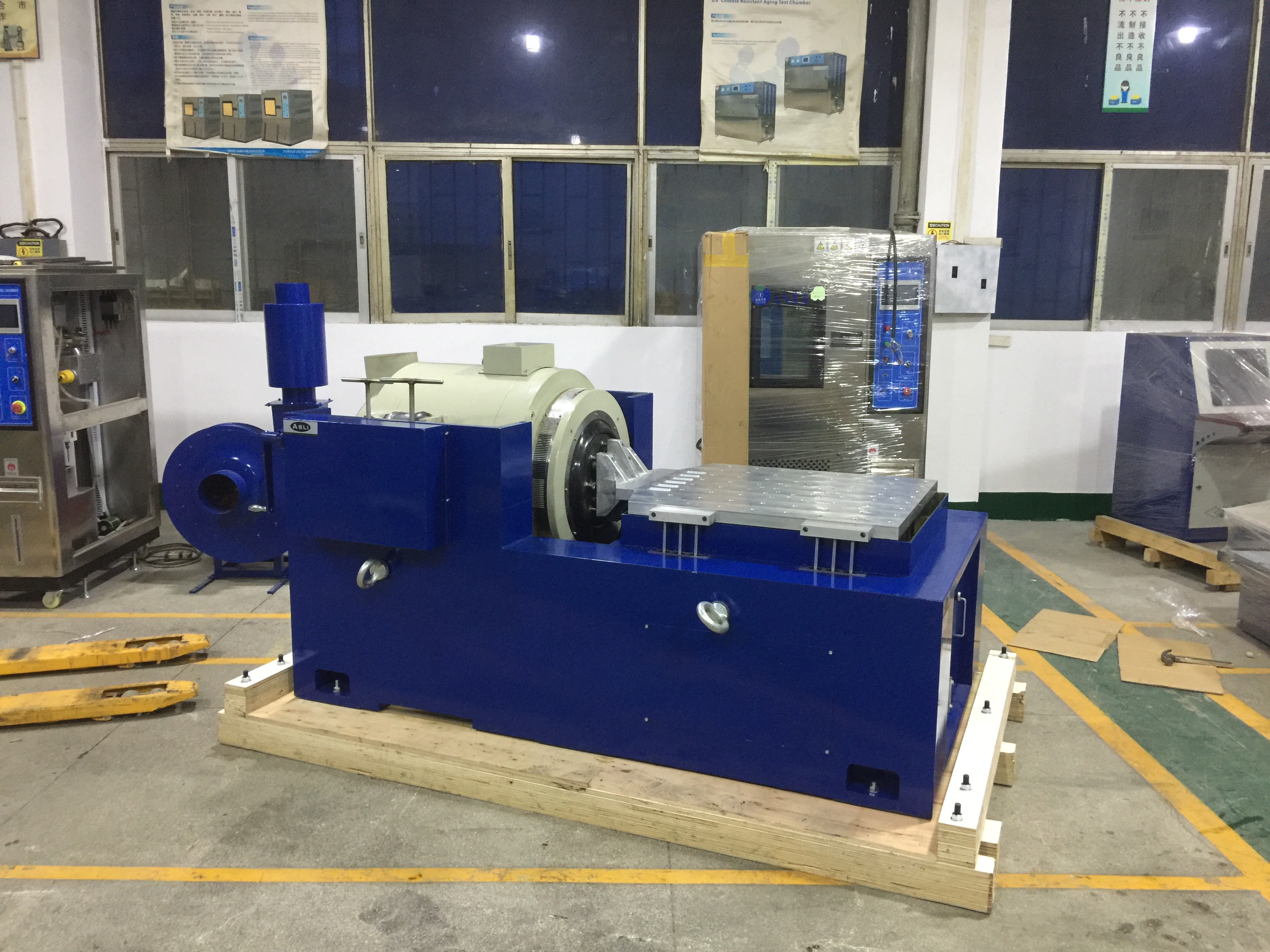

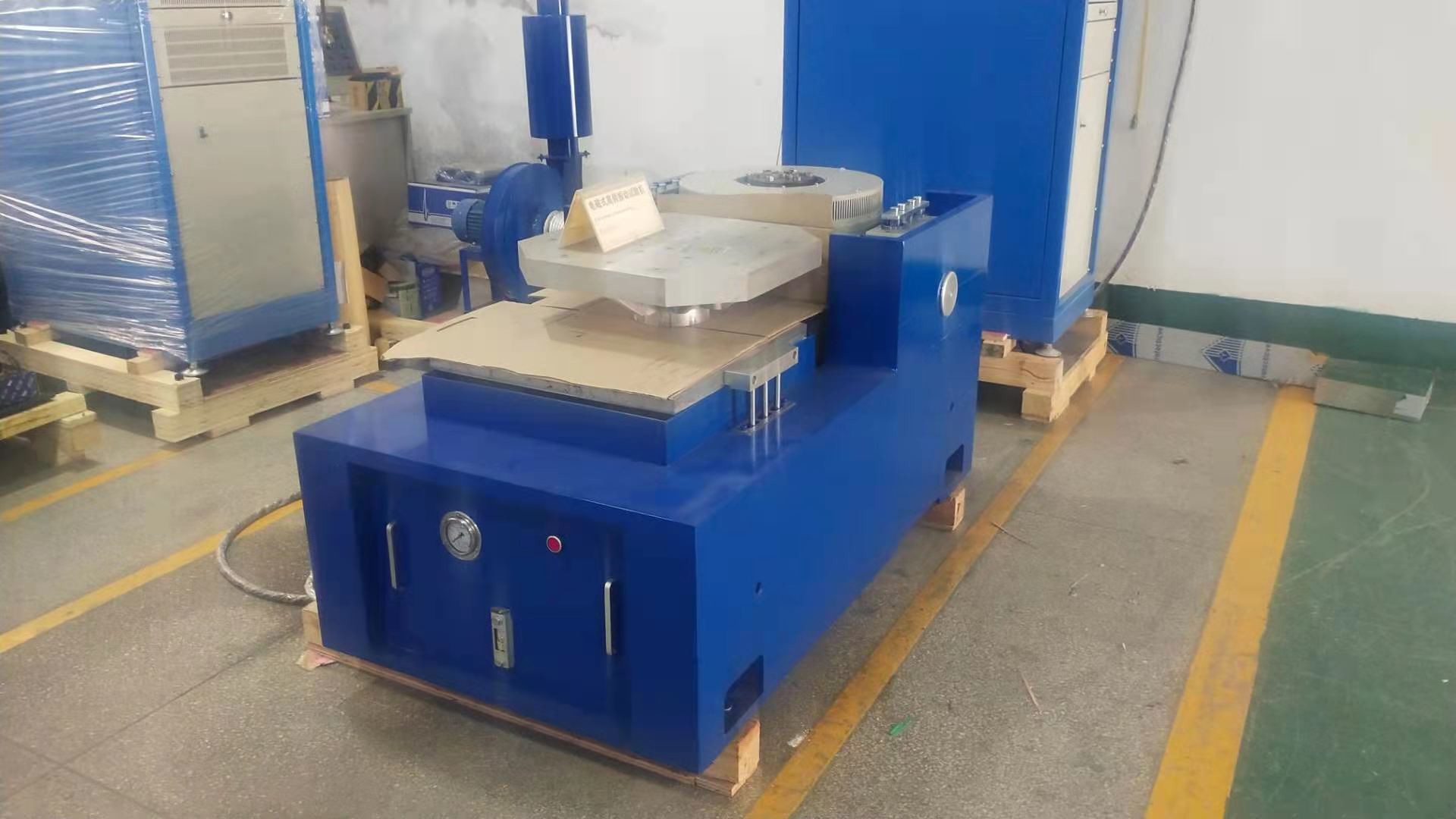

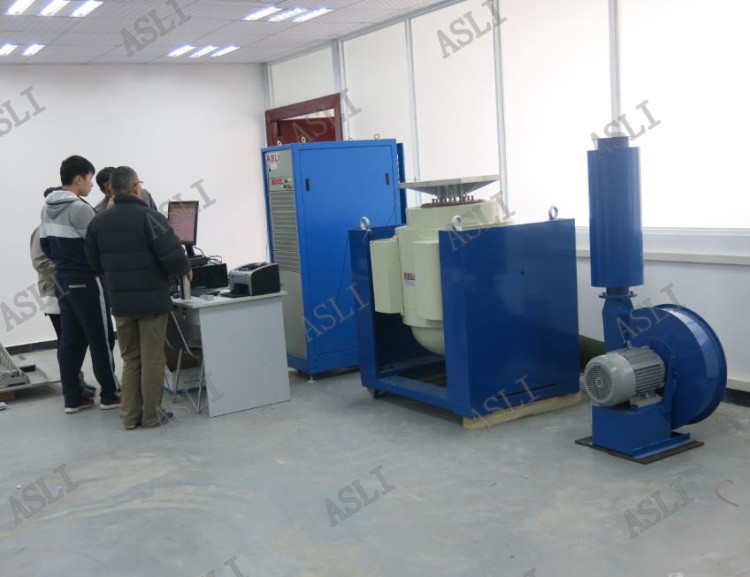

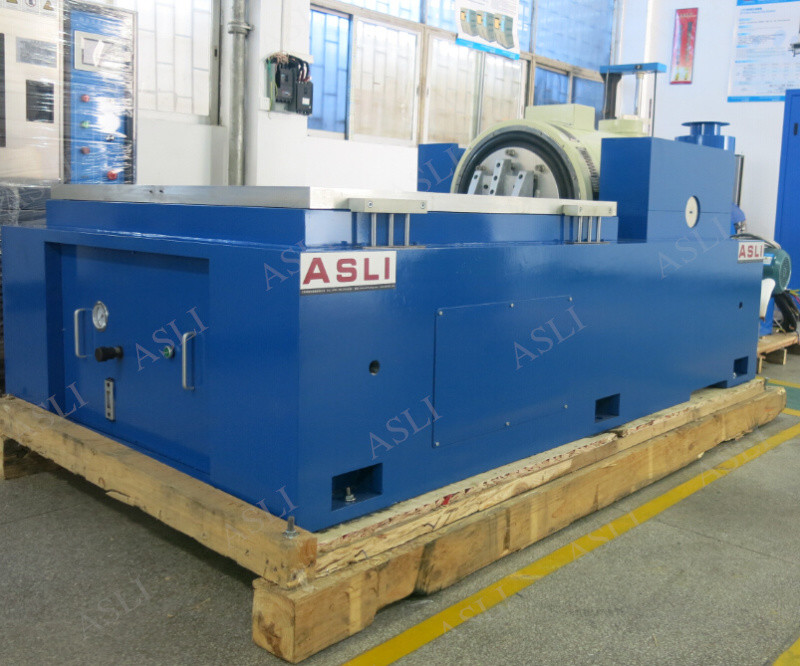

Mil-std 810G standartlarına uygun yüksek frekanslı elektrodinamik salkım titreşim testi ekipmanları
Vibrasyon Test SistemiEn fazla yük kapasitesi 30 kg olan küçük boyutlu ve hafif ağırlıklı elektromekanik ürünlerin titreşim testi için tasarlanmış bir titreşim test sistemidir.
Titreme test makinesi teknik parametreleri:
| Model |
Sine Güç(N) |
Rated Rastgele Güç(N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
Rated - Hayır.yerleştirme (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
* Kullanıcı tarafından kolayca kurulabilir *Kullanıcı arayüzü: yerel mod için LCD dokunmatik ekran ve uzaktan çalıştırmak için PC-Windows (Ethernet üzerinden)mod;
*Yerel mod: önceden tanımlanmış bir testi hızlıca başlatmak, düzinelerce test özelliği saklanabilir;
*Uzak mod: test tanımlaması ve test özelliklerini mostar'a depolamak, test kontrolü, test verilerinin gözden geçirilmesi ve belgelendirilmesi de dahil olmak üzere sistemin tüm işlemleri.
