IEC 60068 30000N Taşıma Simülasyonu Titreşim Test Cihazı
Product Details
| sinüs kuvveti: | 30000N | test standardı: | iec 60068 standardı |
|---|---|---|---|
| Hız: | 2,0 m/s | Yer değiştirme: | 100 mm |
| Sıklık: | 3~3500HZ | yükleme: | 500kg |
| hızlanma: | 100 g | Uygulama: | pil, otomobil parçaları |
| Vurgulamak |
IEC 60068 Titreşim Test Cihazı,30000N Titreşim Test Cihazı,IEC 60068 Titreşim Test Cihazları |
||
Product Description
Kaydetmek için belgeyi indirin -- buraya tıklayın ----→Yüksek Frekanslı titreşim testi ES-30.pdf

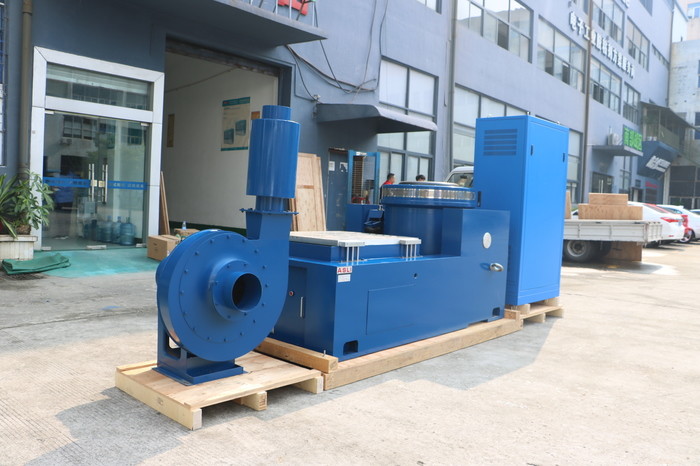

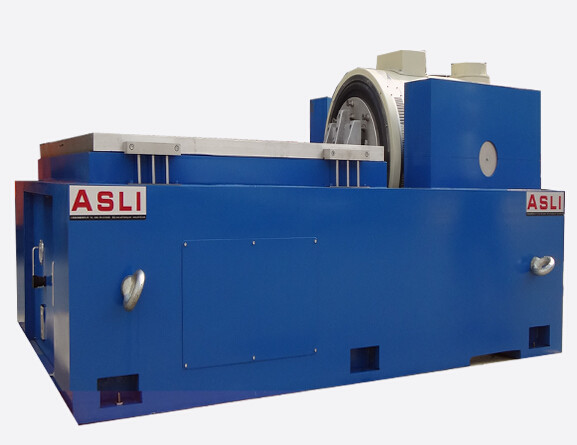

IEC 60068 standardını karşılayan taşımacılık simülasyon titreşim test makinesi
Elektromanyetik titreşim masası savunma, havacılık, havacılık, iletişim, elektronik, otomobil, ev aletleri ve diğer endüstrilerde yaygın olarak kullanılır.Bu tür ekipmanlar, hataları erken tespit etmek için kullanılır, gerçek çalışma koşullarını ve yapı dayanıklılığı testini simüle ederek, ürün uygulaması geniştir, uygulama genişliği açıktır, test etkisi dikkate değer ve güvenilirdir.,süpürge, programlanabilir, frekans çarpanı, logaritma, maksimum hızlanma, amplitud modülasyonu, zaman kontrolü, tam işlevli bilgisayar kontrolü, basit sabit hızlanma/ sabit amplitudur.Sürekli olarak çalışmayan ekipman 3 aylık testten sonra çalıştırılır., istikrarlı performans, güvenilir kalite.
Özellikleri
| Adı | Otomobil bataryası EN50604 IEC62133 UN38.3 Laboratuvar testi için titreşim testi tezgahı | ||||||||
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız ((m/s) | İsimlendirilmiş hareket (p-p) mm | Maks. Yükleme (Kg) | Hareketli bobin (Kg) | Hareketli sarmalın boyutu (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Performans verisi sayfası
| Şeker(ES-30)) | ||
| Sinüs kuvveti (peak) | 30kN | |
| Şok kuvveti (peak) | 60 kN | |
| Frekans aralığı | 5~2,800 Hz | |
| Yer değiştirme (sürekli) | 100 mm | |
| Maks. Hız | 1.8 m/s | |
| Maks. Hızlanma | 100G | |

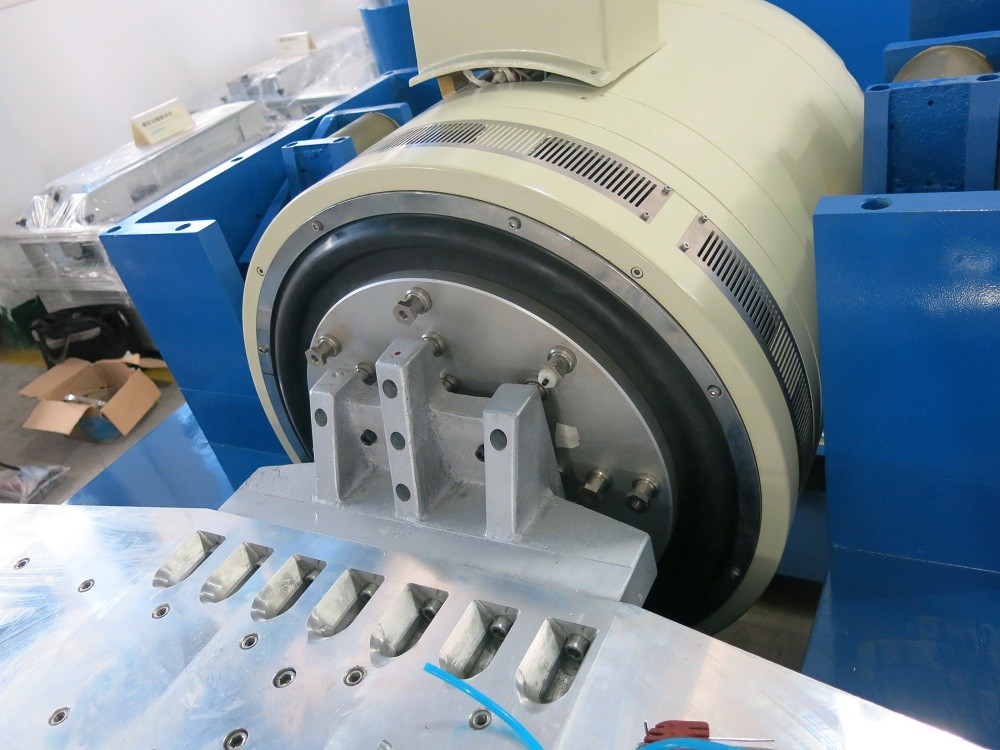

| Zırhın çapı | 445 mm | |
| 1stdüzen rezonans frekansı | 2,400 Hz | |
| İzin verilen eksantrik moment | >500 Nxm | |
| Zırh ağırlığı | 40 kg | |
| HE/ST vida boyutu | M10(metrik) | |
| Eksensel titreşim izolasyon sıklığı | <3 Hz | |
| - Max. - Hayır.PAyload | 500 kg | |
| Manyetik akış sızıntısı | ≤1 mT | |
| Boyutlar (L×W×H, paketlenmemiş) | 1,330x860x1,250 mm | |
| Ağırlık (paketlenmemiş) | 2500 kg | |
| Kurulum | Kauçuk paspas (ankaralı bultlar gereklidir) | |
| Güç Güçlendirici (DA-30) | ||
| Güçlendirici çıkışı | 30 KVA | |
| SNR | >65 dB | |
| Adlık çıkış voltajı | 120 Vrms | |
| Güçlendirici verimliliği | >90% | |
| Boyutlar (L×W×H, paketlenmemiş) | 800x900x2,100 mm | |
| Ağırlık (paketlenmemiş) | 500 kg | |
| Nefes veren | ||
| Hava hacmi | 0.46m3/s | |
| Güç | 7.5 kW | |
| Havalandırma borusu çapı | 200 mm | |
| Hava basıncı | 8.8kPa | |
| Kurulum | Tavana bağlanabilir (iki 90 dereceye kadar bükülebilir), maksimum 20 ̊ çalıştır | |

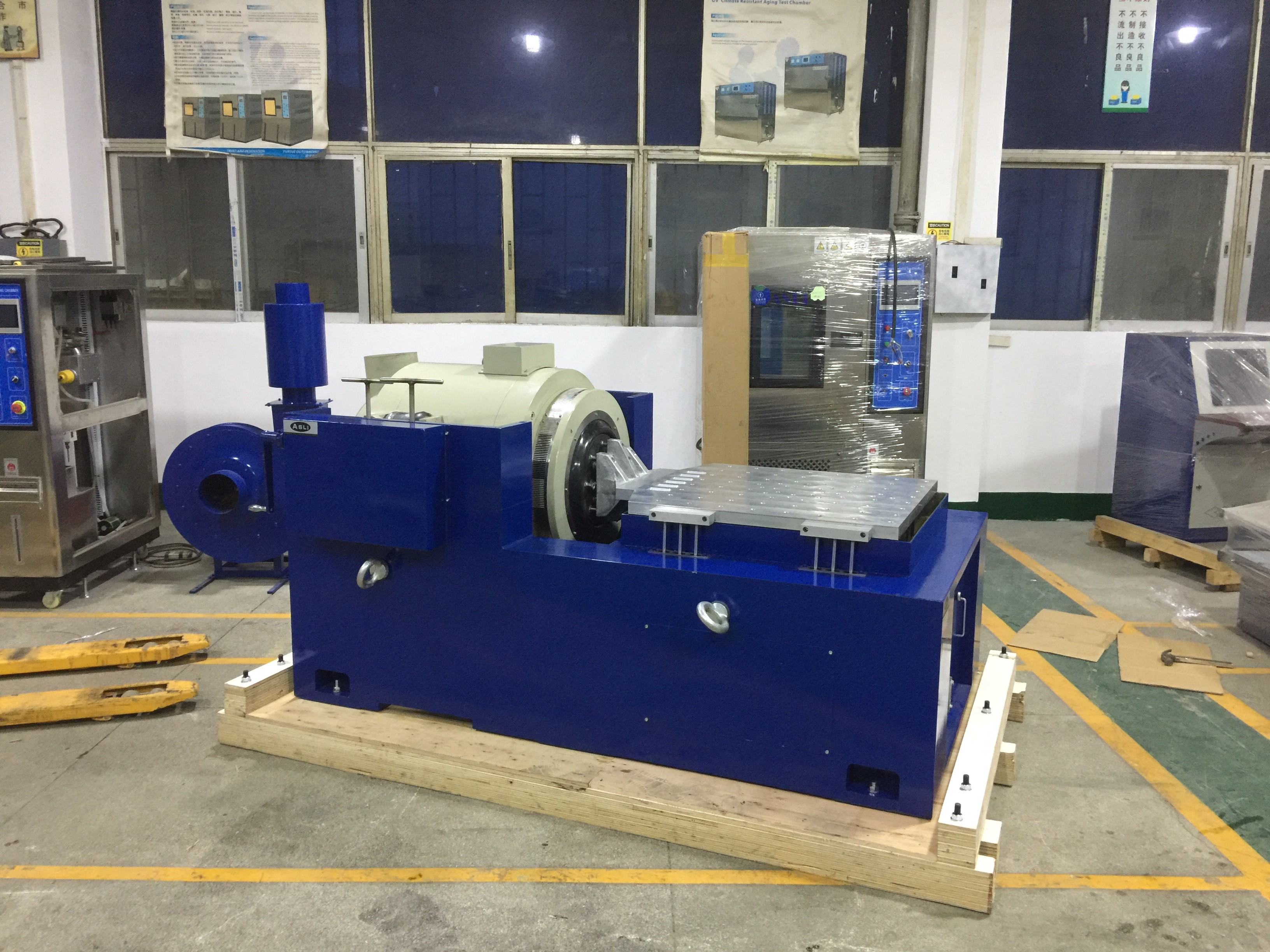

| Yatay kayma masası | ||
| Boyutları | 600x600 mm | |
| Kalınlığı | 45 mm | |
| SıklıkBen...taklit et | 2,000 Hz | |
| EtkilimKıç | 54 kg | |
|
Not: 1Daha iyi tekdüzelik için yüksek basınçlı yağ filmi rulmanı kullanılır. |
||
| titreşimKontrolör veHızlandırıcı | ||
| titreşim kontrolörü | titreşim kontrolörüSine, Rastgele, Şok ve Kendini Kalibre Et. | |
| Hızlandırıcı | 100mV/g, Aralık: 50g, Çalışma sıklığı: 1-10kHz, Ağırlık: 11 gram, 10ft düşük gürültü kablosuyla | |
| Diğer desteklenen fonksiyonlar/eksuarlar | ||
| Çevre odası | Desteklenen | |
| Mobil cihazlar | Özelleştirilebilir | |
| İzolasyon levhaları | Özelleştirilebilir | |
| Dökme | Özelleştirilebilir | |
| Sistemin çalışma ortamı | ||
| Sıcaklık aralığı | 0-40°C | |
| Nem aralığı | 0~% 90, yoğunlaşma yok. | |
| Güç gereksinimleri | 380V/3ph/50Hz,40KVA | |
| Sıkıştırılmış hava basıncı | 0.6 Mpa | |
2İki manyetik devre, düşük manyetik akış sızdırması, kompakt yapı ve mantıklı.
3Rocker Rod rulo rulmanları düz ve ithalat odaklı bileşik vücut sertlik yönelimi, eksantrik yük kapasitesi.
4- Trunnion izole etme temeli hormon kullanımı, mobil rahatlık kurulumu için.
5Sistemin etrafında gelişmiş teknolojiler hareket ederek dinamik döngünün yüksek güvenilirliğe sahip olmasını sağlar.
6Yeni kanal tasarımı ve soğutma etkisini artırmak.
7. statik sertlik, taşımak küçük balon dinamik sertlik, titreşim masası taşıma kapasitesini yükseltmek, düşük frekanslı performansı iyileştirmek.
titreşim testi nedir?
Eğer makinemiz hakkında daha fazla bilgiye ihtiyacınız varsa, lütfen sorunuzu göndermekten çekinmeyin.Product Highlights
