titreşim testi nedir?
Ürünler günlük olarak paketler ve nakliye konteynerleri halinde tüm dünyaya gönderilir. Araçlar, gemiler veya uçaklar ile taşınırlar, ancak her durumda titreşimlere maruz kalırlar.Bir titreşim testi, ürünlerin nakliye edilmeden önce titreşime maruz kalması için sıklıkla kalite kontrolü aracı olarak kullanılır.Sonuçlar, sarsılma ve sıçramadan kaynaklanan hasarı azaltmak için ürün ve ambalaj tasarımı için kullanılabilir. titreşim testleri ayrıca pompaların ve motorların saha izleme için de kullanılır.
Kaydetmek için belgeyi indirin -- buraya tıklayın ----→titreşim test ekipmanları ES-10.pdf
ISTA paket taşıma simülasyon testi için elektrodinamik titreşim salkımcısı
Test gereksinimleri:
1. IEC62133
2. UL1642
3- UN38.3
4. GB31241
5.ISTA
Özellikleri:
1. Yapılandırma: Çince ve İngilizce menü, bilgisayar çalışması, özel izleme ve kontrol sistemlerinin kullanımı, tüm sürecin verileri teslim ve çıkış olabilir.
2Ekran fonksiyonları: veri sayısına göre dinamik görüntüleme test eğrilikleri, multi-Dan.
3. Eğim kaydedici:test verilerinin gerçek zamanlı kaydı, test verileri otomatik olarak, test sonuçları saklanabilir, basılabilir.
Ana teknik parametreler
| del |
Sine Güç(N) |
Rated Rastgele Güç(N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
Rated - Hayır.yerleştirme (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Kullanıcı Faydaları
* Kullanıcı tarafından kolayca kurulabilir
* Kullanıcı arayüzü: yerel mod için LCD dokunmatik ekran ve uzaktan mod için PC-Windows (Ethernet üzerinden);
* Yerel mod: önceden tanımlanmış bir testi hızlıca başlatmak, düzinelerce test özelliği saklanabilir;
* Uzak mod: test tanımlaması ve test özelliklerini mostar'a depolamak, test kontrolü, test verilerinin gözden geçirilmesi ve belgelendirilmesi de dahil olmak üzere sistemin tüm işlemleri.
Vibration Shaker Table ÜreticisiÇift manyetik devre yapısı, kendi kendine üretilen iskelet eylem daireleri, Hava Destek ve rulo rulmanları ve doğrusal yönlendirme,Trunnion yalıtım gelişmiş modern teknoloji ve özel teknoloji, X,Y,Z üç eksenli sinüzoidal titreşim testi ve geniş bant rastgele titreşim testi ile tamamlanabilir.Puls ve şok tepkisi spektrumu testi.
1 Hareketli sarmal iskeletinin dikkatli tasarımı, daha yüksek birinci sıra eksenel rezonans frekansına sahiptir.
2 Hafif armatür, yüksek sertlik, 4500 Hz frekansı.
3 Bilgisayar bağlantı hattı kontrolü, hemen malzemeleri sakla.
4 Kontrol tablosunu göster.
5 Düşük direnç ve yüksek performans tasarımı, yüksek verimlilik, düşük maliyet.
6 Yüksek güvenilirlik, düşük hata.

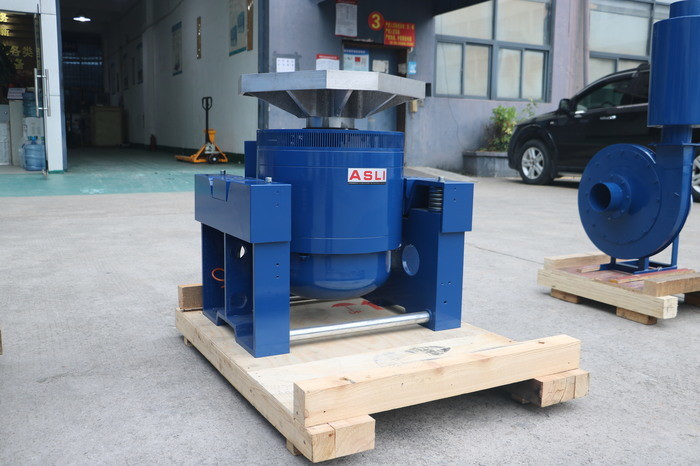

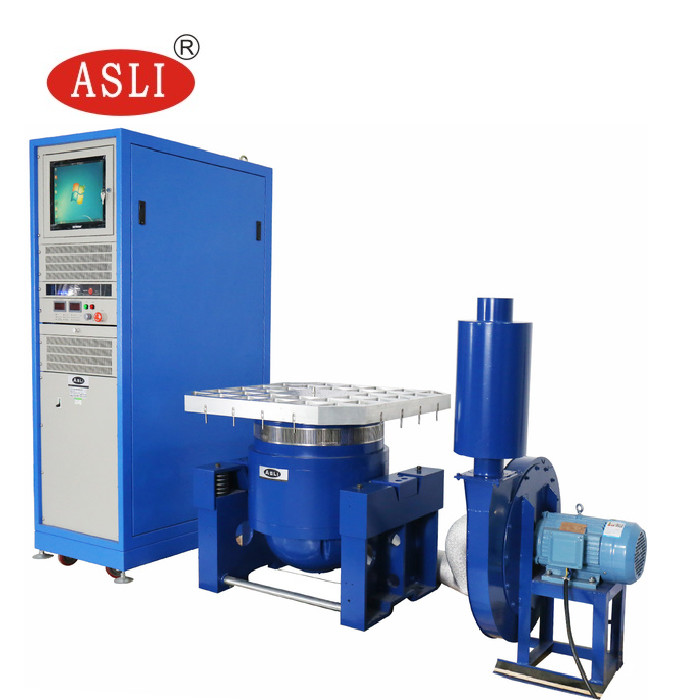

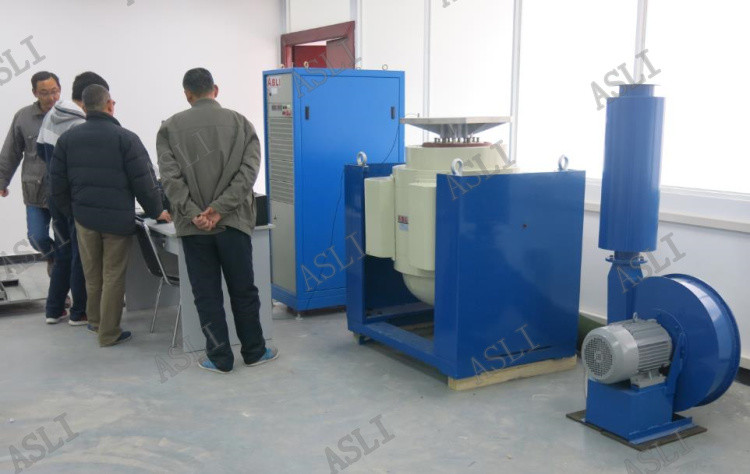

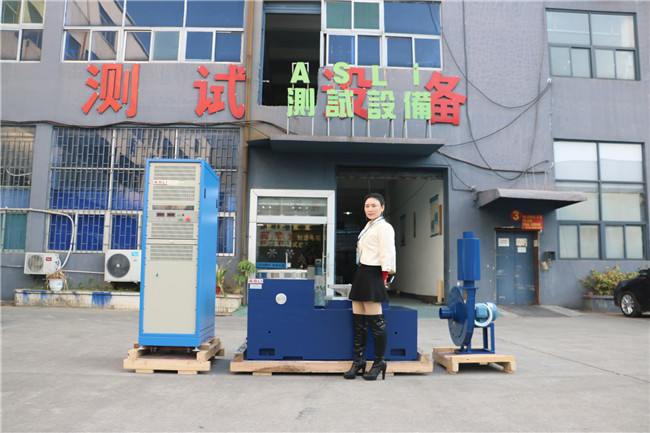

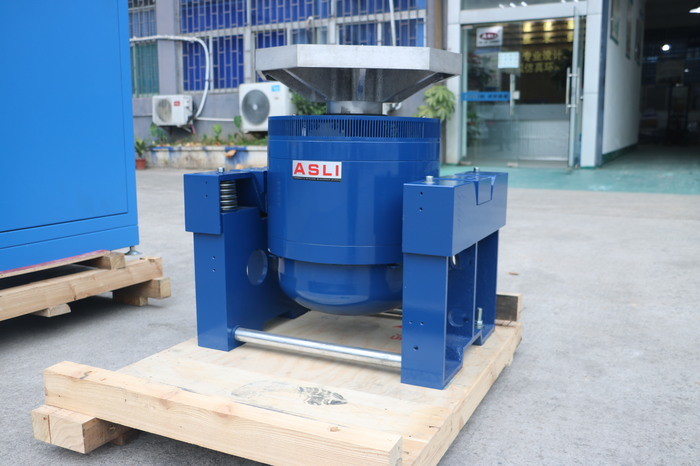

Referans için resimler:
