MIL-STD-810F elektrodinamik yüksek frekanslı sinüs ve rastgele şok titreşimli çalkalayıcı tablosu
Product Details
| titreşim yönü: | dikey titreşim | test standardı: | MIL-STD-810F |
|---|---|---|---|
| Özellik: | sinüs ve rastgele şok testi | titreşim kuvveti: | 30000N |
| Yer değiştirme: | 100 mm | Uygulama: | Otomobil Parçaları |
| Vurgulamak |
MIL-STD-810F Titreşimli Çalkalayıcı Tablosu,2800Hz Titreşimli Çalkalayıcı Tablosu,MIL-STD-810F Elektrodinamik Titreşim Makinesi |
||
Product Description
Kaydetmek için belgeyi indirin -- buraya tıklayın ----→ES-3A titreşim testi.pdf
MIL-STD-810F yüksek frekanslı elektrodinamik sinüs ve rastgele şok titreşim dalgalanması tablosu
Elektrodinamik titreşim sallayıcısının uygulanması:
Biz yüksek frekanslı titreşim test makinesi serisi ürünleri üreticisiyiz, 'Çifte manyetik devre yapısı' 'kendinden üretilen iskelet eylem daireleri' benimsenmiştir,"Havadaki Destek" ve "Rol rulmanları ve doğrusal rehberlik", "trunnion izolasyon" gelişmiş modern teknoloji ve özel teknoloji, X,Y,Z üç eksenli sinüzoidal titreşim testi ve geniş bant rastgele titreşim testi ile tamamlanabilir,Klasik (yarım - sinüs) ile tamamlanmalıdırBu ürünler ulusal savunma, silah, havacılık, havacılık, iletişim, elektronik,Elektrikli aletler, iletişim, ev aletleri ve diğer alanlar.
Titreme test makinesi teknik parametreleri:
| Model |
Sine Güç(N) |
Rated Rastgele Güç(N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
Rated - Hayır.yerleştirme (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
8 kanal titreşim denetleyicisi ile 3 eksenli büyük kuvvetli yüksek frekanslı titreşim test sistemi Özellikleri:
1Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
2İki manyetik devre, düşük manyetik akış sızdırması, kompakt yapı ve mantıklı.
3Rocker Rod rulo rulmanları düz ve ithalat odaklı bileşik vücut sertlik yönelimi, eksantrik yük kapasitesi.
4- Trunnion izole etme temeli hormon kullanımı, mobil rahatlık kurulumu için.
5Sistemin etrafında gelişmiş teknolojiler hareket ederek dinamik döngünün yüksek güvenilirliğe sahip olmasını sağlar.
6Yeni kanal tasarımı ve soğutma etkisini artırmak.
7. statik sertlik, taşımak küçük balon dinamik sertlik, titreşim masası kapasitesini yükseltmek, düşük frekanslı performans geliştirmek.

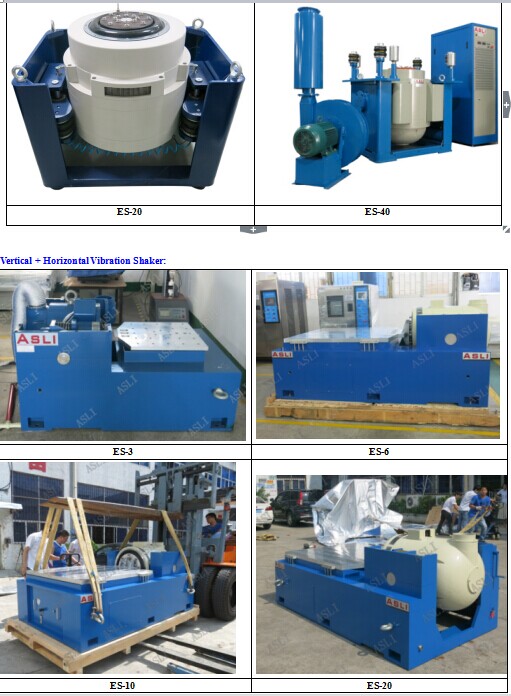

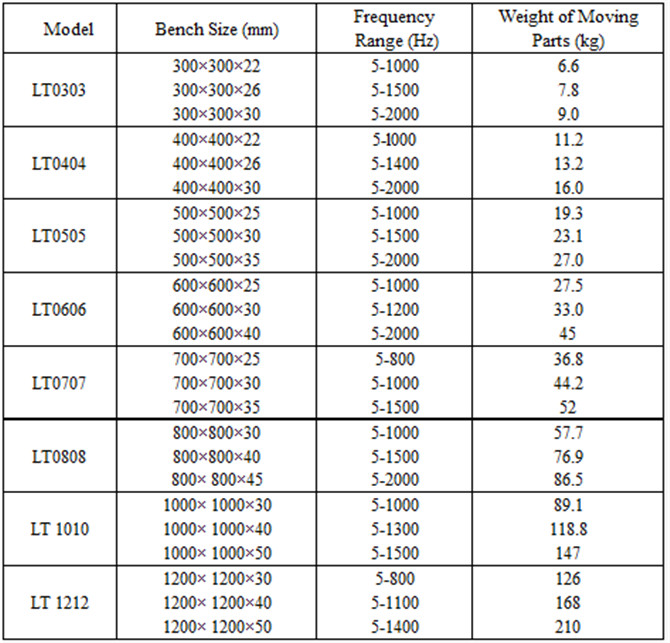

Horizontal'in teknik parametreleriGenişleyici:

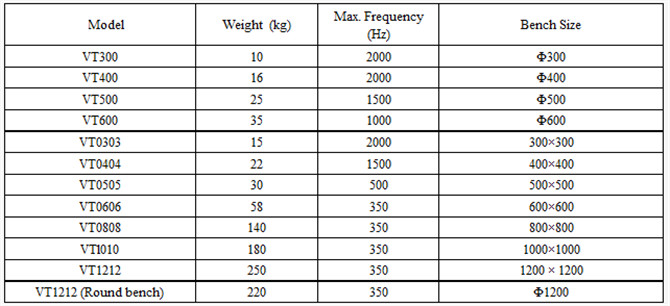

Dikeylerin teknik parametreleriGenişleyici:
Bu makinenin sertifikası:
Çin resmi üçüncü taraf kalibrasyon raporu
CE sertifikası

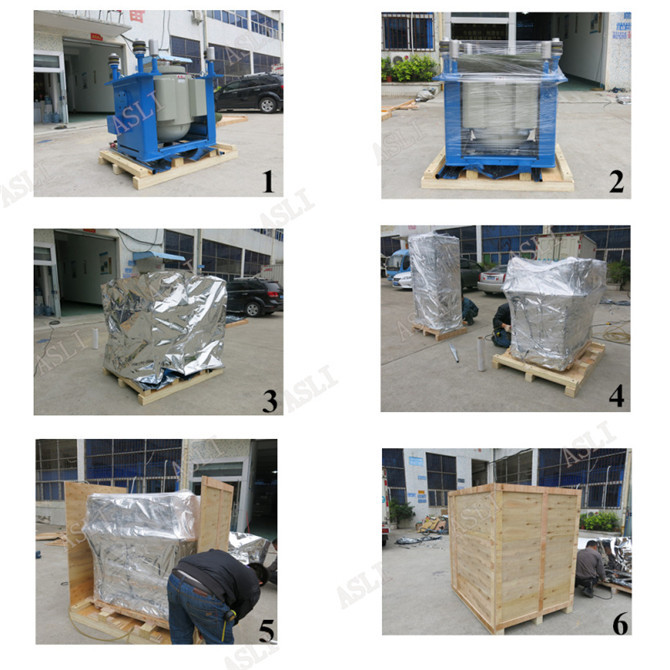

Paket için:
1Önce PP filmi.
2. Vakum paket.
3Yine PP filmi.
4Çarpışmayı önlemek için 10 mm kalınlığında PU köpüğü
5Güçlendirilmiş kontrplak kağıt
6. Standart ASLI CASE MARK
Vibration Test Machine Paketleme ve Taşıma Ayrıntıları:
