UN38.3 Standardı ile XYZ Ekseni Rastgele Elektrodinamik Titreşim Test Cihazı
Product Details
| vibration method: | Sine &Random Vibration | vibration direction: | XYZ Axis |
|---|---|---|---|
| frequency: | 3~3000HZ | displacement: | 51mm |
| application: | Battery | standard: | UN38.3 |
| Vurgulamak |
rastgele titreşim test makinesi,UN38.3 titreşim test makinesi,UN38.3 elektrodinamik titreşim makinesi |
||
Product Description
ES-10 Mekanik titreşim test sistemi.pdf
UN38.3 Pil titreşim testi için XYZ Eksen Elektrodinamik Yüksek Frekanslı titreşim testi
Test standardı:
GB/T 31486-2015
UL 1642:2012 < Lityum piller için standart>
UL 2054: 2012 < Ev ve ticari piller>
UN38.3 ((2012)
IEC62133-2:2017 < Taşınabilir mühürlü ikincil hücreler ve bunlardan üretilen piller için taşınabilir uygulamalarda kullanılmak üzere güvenlik gereksinimleri - Bölüm 2: Lityum sistemleri>
Taşıma Simülasyon Titreme Masa Test EkipmanıX,Y,Z üç eksenli sinüzoidal titreşim testi ve geniş bant rastgele titreşim testi ile tamamlanabilir, klasik (yarım sinüs, trapez,Puls ve şok tepkisi spektrumu testiBu ürünler ulusal savunma, silah, havacılık, havacılık, iletişim, elektronik, elektrikli cihazlar, iletişim, ev aletleri ve diğer alanlarda yaygın olarak kullanılmaktadır.
Titreme test makinesi teknik parametreleri:
| Model |
Sine Güç(N) |
Rated Rastgele Güç(N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
Rated - Hayır.yerleştirme (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
Özellikleri:
1Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
2İki manyetik devre, düşük manyetik akış sızdırması, kompakt yapı ve mantıklı.
3Rocker Rod rulo rulmanları düz ve ithalat odaklı bileşik vücut sertlik yönelimi, eksantrik yük kapasitesi.
4- Trunnion izole etme temeli hormon kullanımı, mobil rahatlık kurulumu için.
5Sistemin etrafında gelişmiş teknolojiler hareket ederek dinamik döngünün yüksek güvenilirliğe sahip olmasını sağlar.
6Yeni kanal tasarımı ve soğutma etkisini artırmak.
Dikey olarak uzatılmış bankın özellikleri:
VT dikey uzantılı bant ve belirtilen klemler, hassas hesaplanmış, müşteri mükemmel yapıya göre en iyi performansı elde ettiğinden emin olmak için ayrıntılı bir tasarım,Yüksek kaliteli malzeme ve işçilik.
Dikey genişleticinin teknik parametreleri:
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Bench Boyutu |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
.
Yatay dayanak özellikleri:
Daha yüksek hızlanmayı ve çalışma sıklığını gerçekleştirmek için küçük yükleme tezgahı içinde, tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirmek için.
Yatay bank ve titreşim bankı, mükemmel yapıya sahip, kurulumu ve ayarlanması kolay olan bütünleşik tiplerdir.
Statik basınç yolu, V şeklinde, eğimden ve önyargıya karşı dayanıklı.
Dahili yağ pompası, iyi yapısı ve kullanımı kolay.

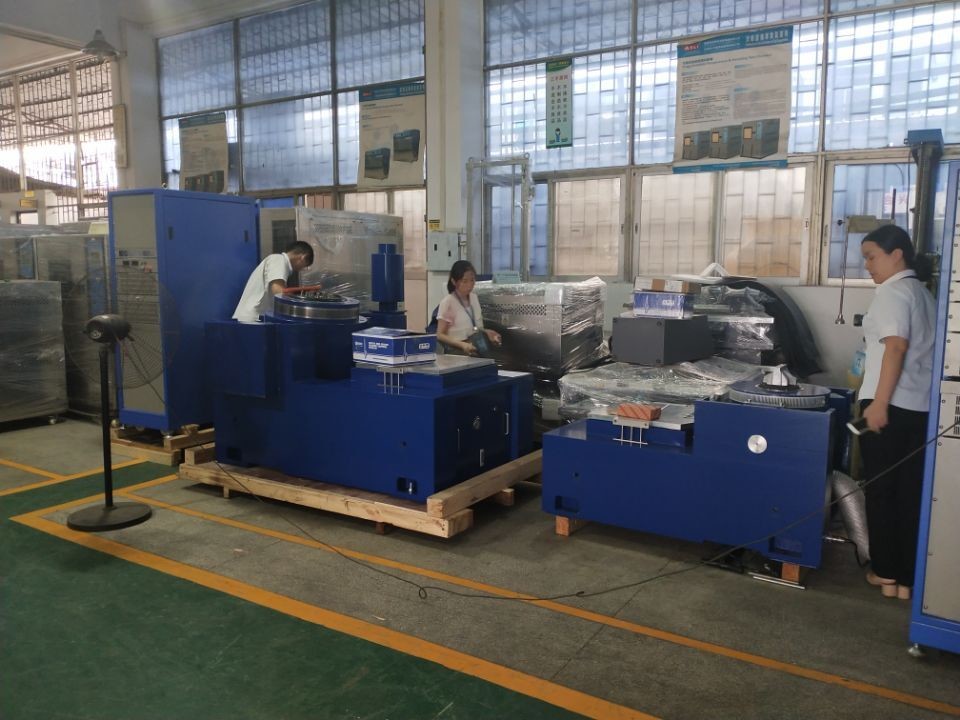

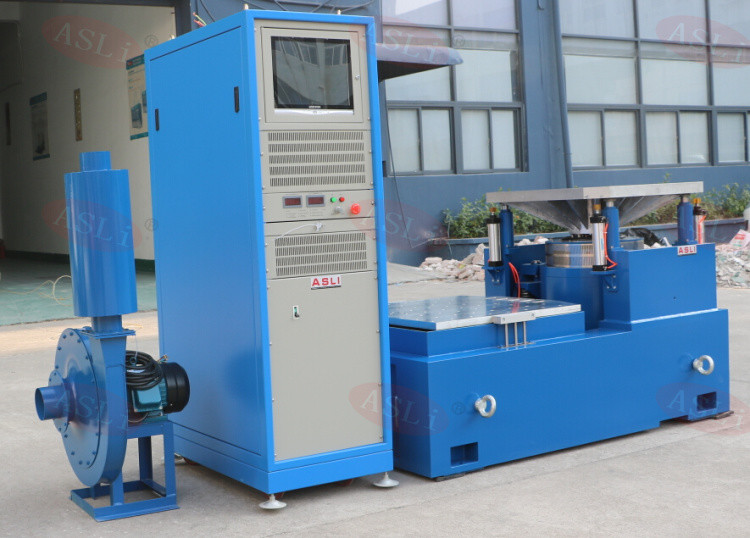

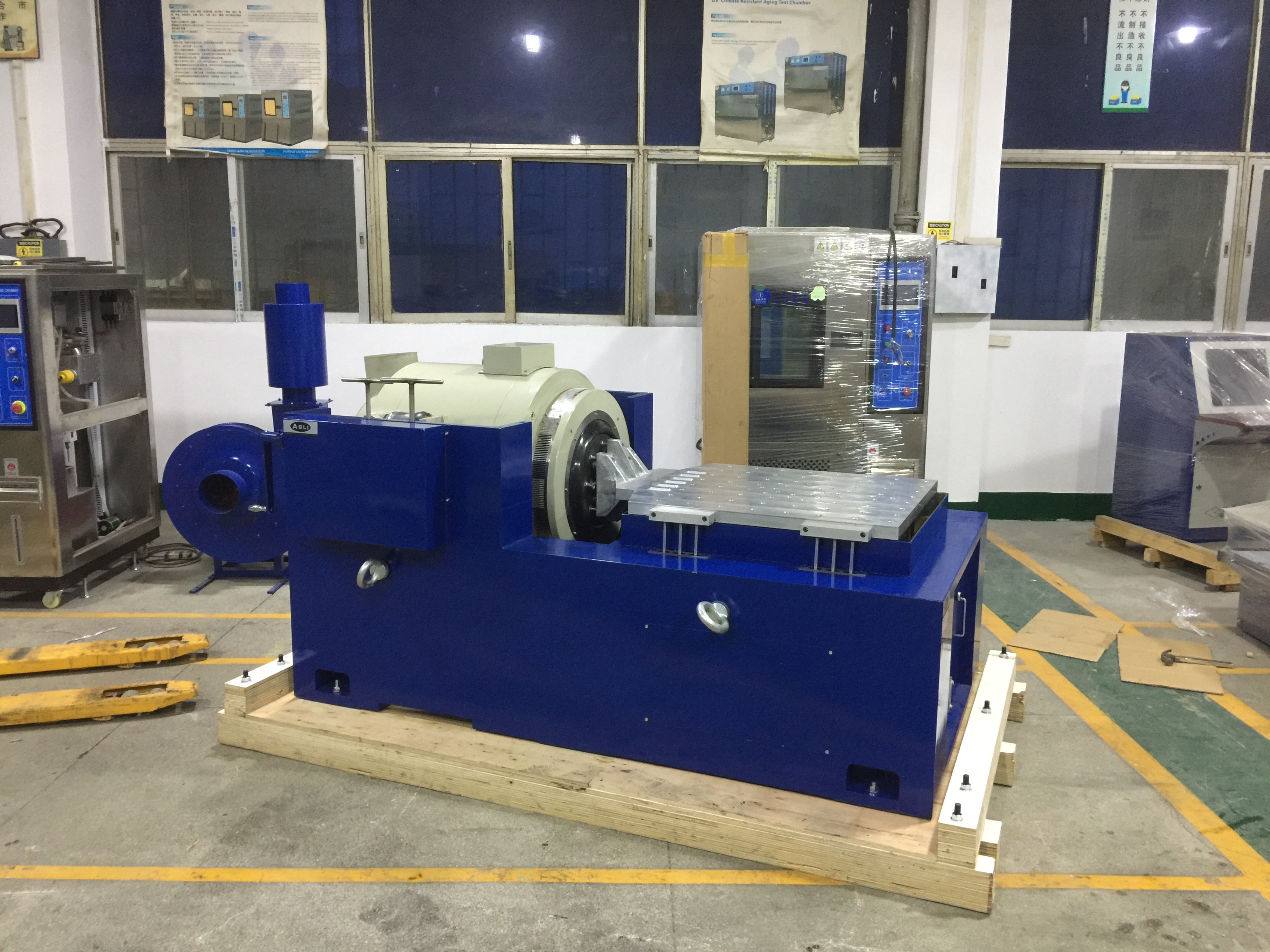

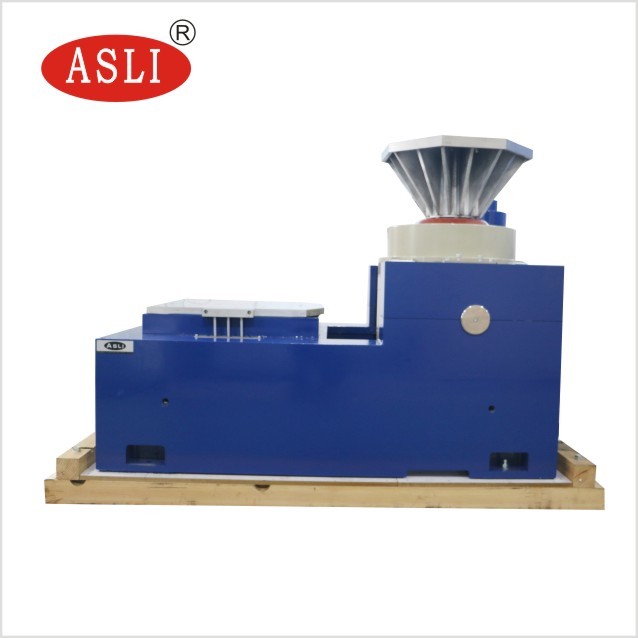

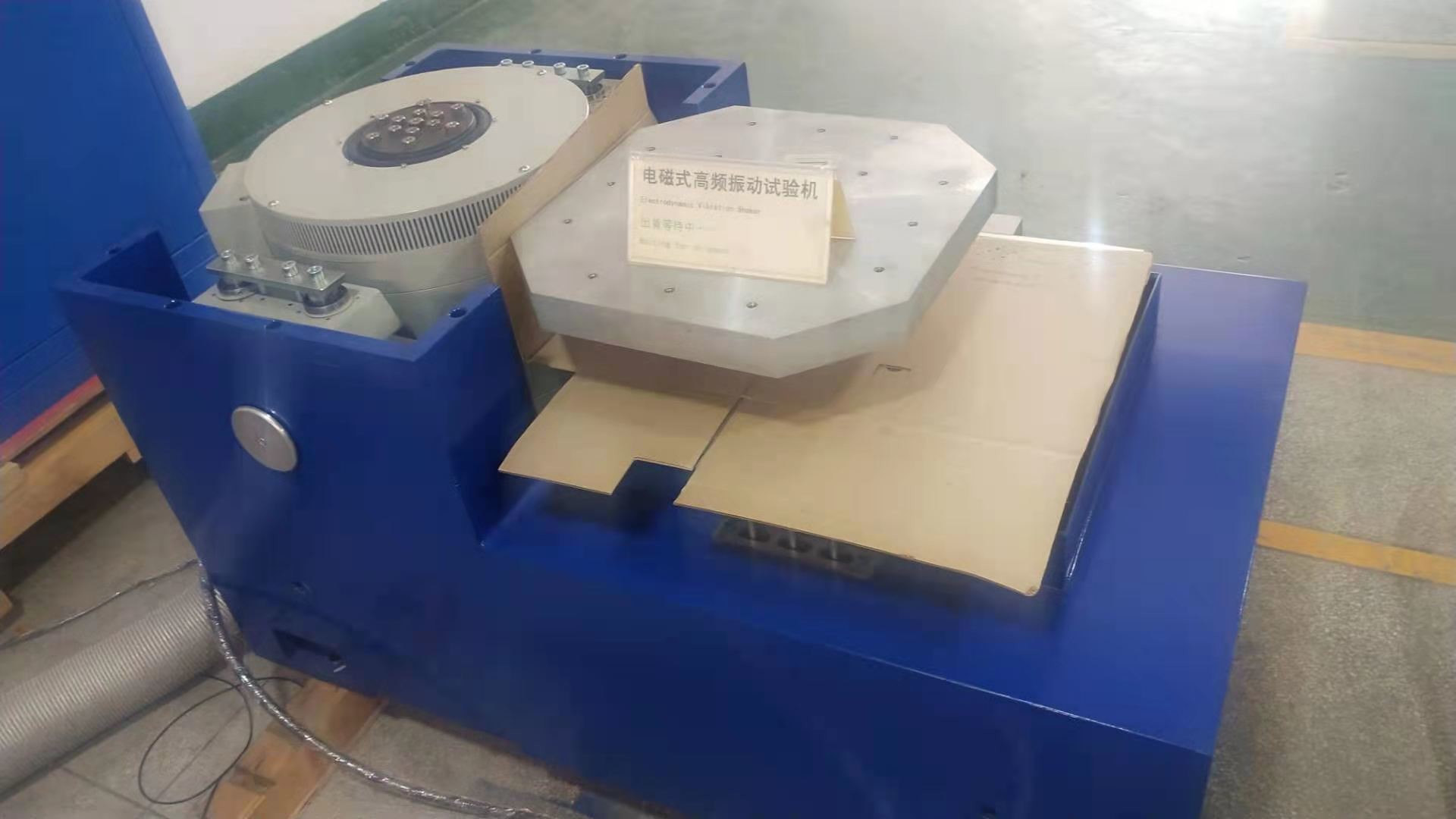

Referans için resimler:

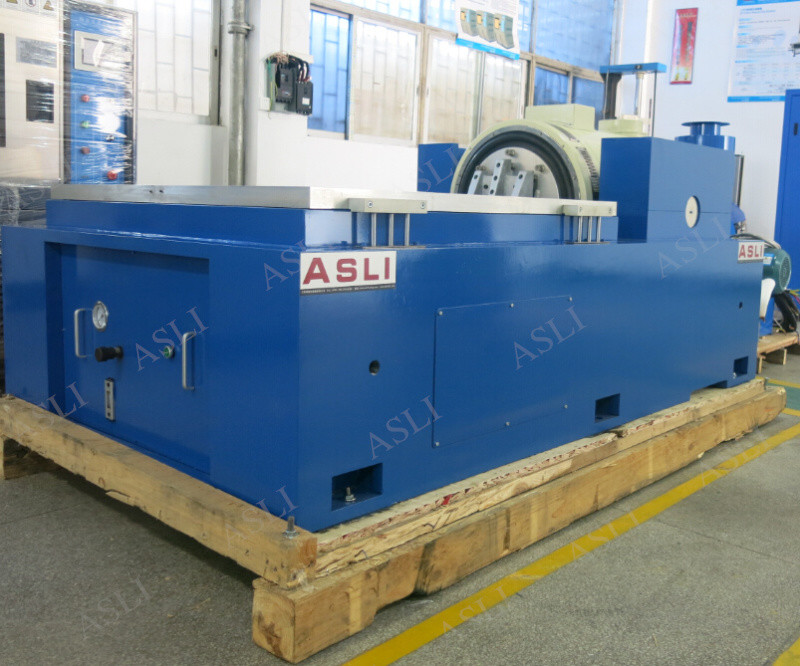

Paketlemenin detayları:
