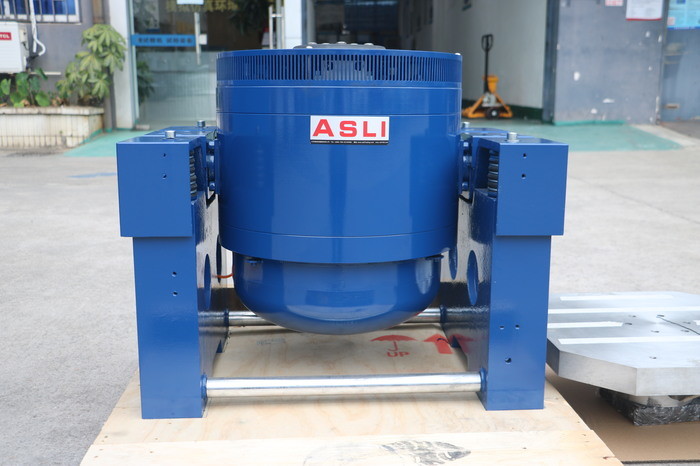

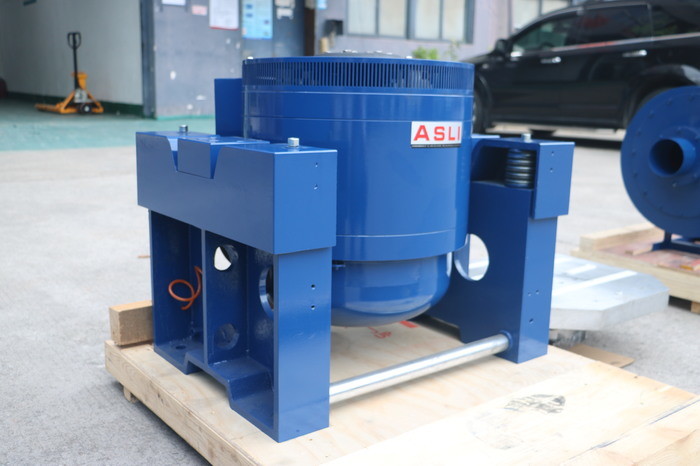

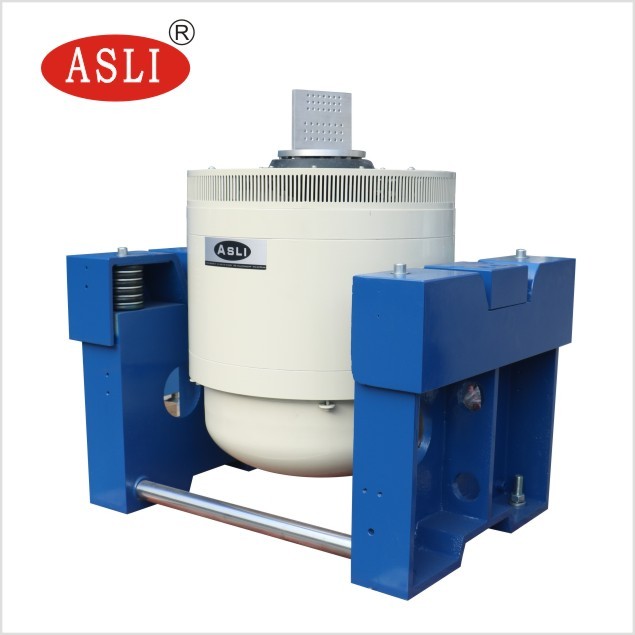

Hava Soğutmalı Titreşim Yüksek Birinci Derece Rezonans Frekansı ve Vahşi Frekans Aralığı 3 Eksen Titreşim Tablosu

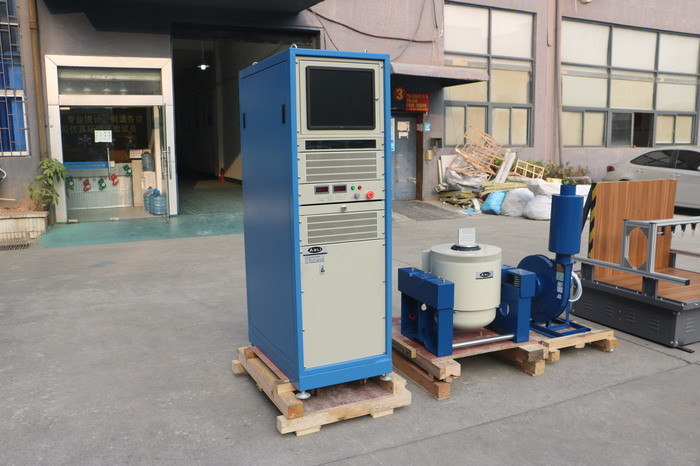

ES serisi elektromanyetik titreşim sistemi, laboratuvar koşullarındaki titreşim ortamını simüle eder ve çeşitli titreşim test uygulamalarının darbe dayanımını ve güvenilirliğini test eder.Laboratuarda, titreşim test sistemi yardımıyla, sinüsoidal, rastgele, rezonans arama ve bekleme klasik şok ve yol simülasyonu vb.Ürün kalite güvencesi, yeni ürün araştırma ve geliştirme için gereklidir.
Yatay ve Dikey Test Hava soğutmalı kayar tablalı titreşim test sistemi yatay ve dikey testler için kullanılabilir.
Çevirmesi kolay ve basit iki yönlü geçiş modu sağlar.
MOSFET veya IGBT Modüllü Güç Amplifikatörü Test ekipmanımızın güç amplifikatörü, ultra yüksek stabilite ve güvenilirliğe sahip yüksek performanslı MOSFET veya IGBT modülünü kullanır.Güvenlik Performansı Hava soğutmalı titreşim test sistemimiz, Avrupa standardı test gereksinimlerine uygundur.Gücü amplifikatör, acil durumlara zamanında yanıt verebilen bir acil durdurma düğmesi ile donatılmıştır. Aynı zamanda Amerika Birleşik Devletleri UL ve Avrupa CE standardı güvenlik gereksinimlerini karşılamak için.
Teknik parametreler:
| modeli | Anma Sinüs | Anma Rastgele Kuvvet (N) | Sıklık | Nominal Hızlanma (m/sn)2) | Anma Hızı (m/s) | Nominal yer değiştirme | Maks.Yükleme (Kg) | hareketli bobin (Kg) | Boyut Hareketli bobin (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
performans parametreleri
1. Cebri hava soğutmalı
2. Kuvvet aralığı 1kN ~ 70kN.
3. Rastgele uyarma kuvvetinin sinüzoidal uyarma kuvvetine oranı 1:1'dir.
4. 2 kez sinüzoidal darbe kuvveti (3 kez isteğe bağlı)
5. Pik yer değiştirme değeri :25mm, 40mm.51 mm.76 mm, 100 mm.
6. Optimize edilmiş tasarıma sahip hafif armatür, güçlü titreşim önleme performansına sahiptir
.
7. Muylulu konumdaki hava yayı dikkate değer bir titreşim izolasyon etkisine sahiptir.
8. Merkezi oda hava yayı, güçlü taşıma kapasitesine ve mükemmel düşük frekans performansına sahiptir.
9. Çift manyetik devre tasarımı, küçük manyetik sızıntı, düzgün manyetik alan.
10. Mevcut test işlevleri, sinüs ve rastgele işlevleri içerir. Etki.Ve daha fazlası.
11. Mükemmel ısı dağılımı etkisi ve düşük gürültü
12. Verimli ve güvenilir güç amplifikatörü
