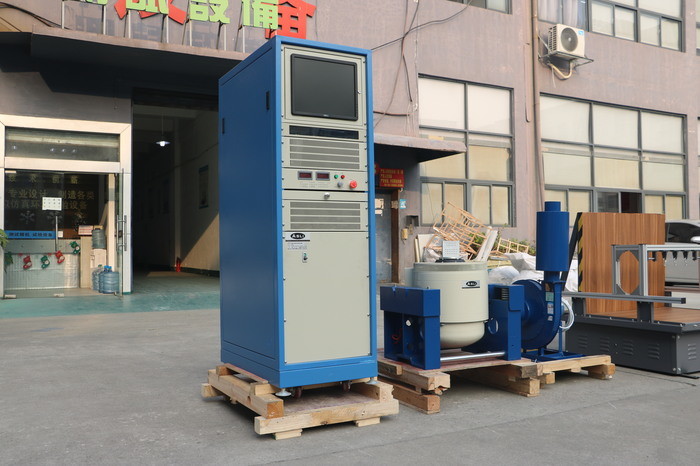

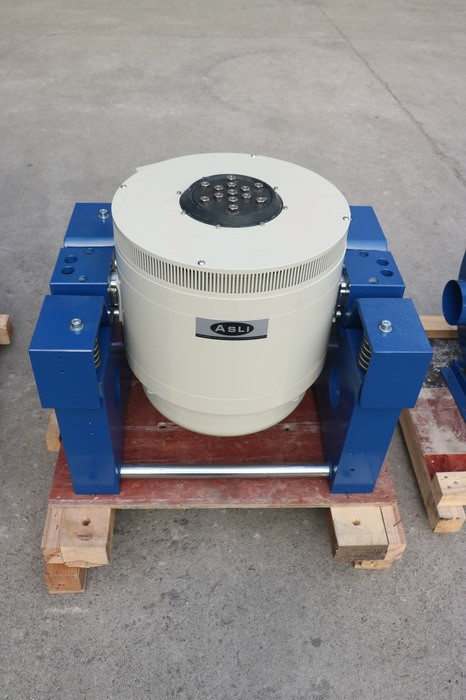

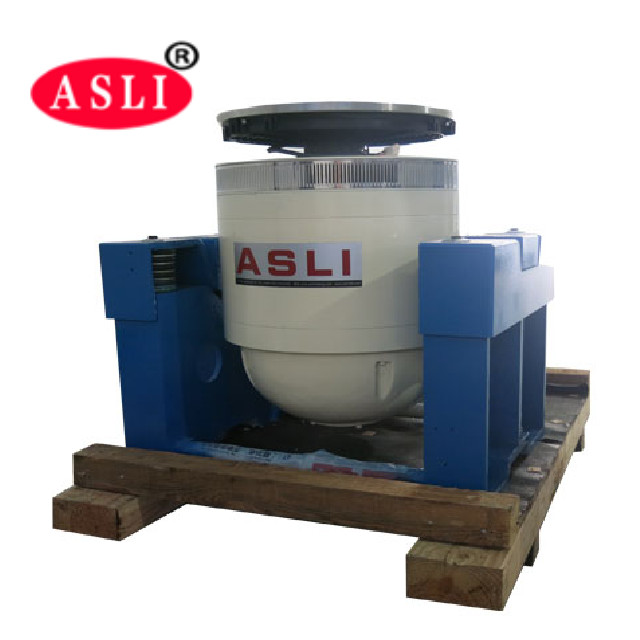

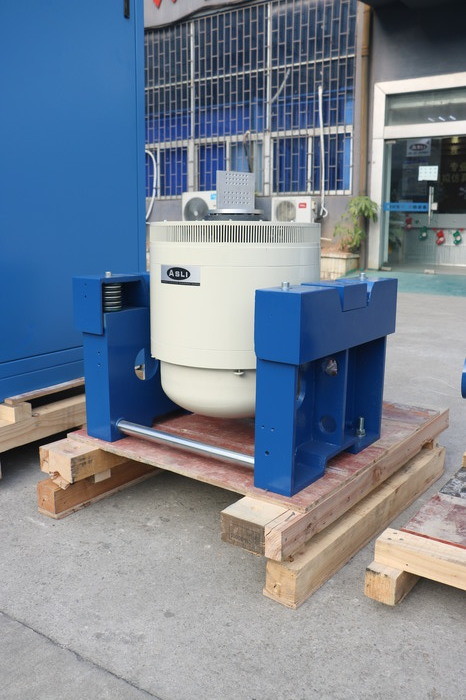

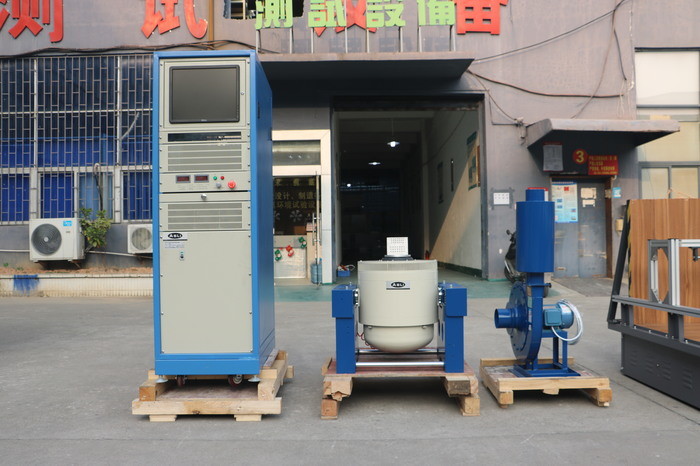

Yüksek frekanslı titreşimli Çalkalama Tablası Test Ekipmanı
Açıklama:
Yüksek frekanslı titreşimli Çalkalama Tablası Ekipmanı, eğitim, araştırma ve laboratuvar ortamlarında kullanılır. Çift manyetik devre yapısı, kendinden üretilen iskelet hareket daireleri, Havadan Destek ve makaralı rulmanlar ve lineer kılavuzluk, trunnion izolasyonu gelişmiş modern teknoloji ve özel teknoloji benimsenmiştir, X, Y, Z üç eksenli sinüzoidal titreşim testi ve geniş bantlı rastgele titreşim testleri tamamlanabilir, klasik (yarım - sinüs, yamuk, testere dişi dalga) darbe ve şok tepki spektrumu testi ile tamamlanacaktır
Özellikler:
1. İyi tasarlanmış dinamik daire iskeleti, daha yüksek bir aşama eksenel rezonans frekansına sahiptir.
2. İki manyetik devre, manyetik akı kaçağı düşük, kompakt yapı ve rasyonel.
3. Roker Kolu makaralı rulmanlar düz ve ithal yönelimli kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.
Teknik Parametreler:
| Model | ES-3 |
| Nominal sinüs uyarma kuvveti | 3000N |
| Nominal rastgele uyarma kuvveti | 3000N |
| Şok uyarma kuvveti | 6000N |
| Frekans aralığı | 5-4.000Hz |
| Maks. yer değiştirme | 25mm |
| Nominal hız | 2m/s |
| Nominal ivme | 500m/s2 |
| Birinci dereceden rezonans frekansı | 2.900 Hz±%5 |
| Maks. yükleme | 100kg |
| Titreşim frekansı | 3 Hz |
| Çalışma tablası çapı | Φ150mm |
| Hareketli parçaların eşdeğer ağırlığı | 2kg |
| Boyut | 764×530×660mm |
| Ağırlık | Yaklaşık 480kg |
| Soğutma yöntemi | Zorlamalı hava soğutma |
