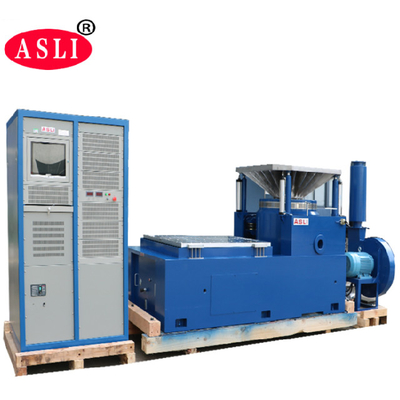

Yüksek Frekanslı Titreşim Test Cihazı / Dikey Skaker Sistemi IEC ISTA MIL STD Test Standardı İçin Uygulayın
Başvuru
Yüksek Frekanslı Titreşim Test Cihazı / Dikey Skaker Sistemi IEC ISTA MIL STD için Başvuru Test Standardı, 'çift manyetik devre yapısı', 'kendinden üretilen iskelet eylem çemberleri', 'Havadan Destek' ve 'makaralı yataklar ve doğrusal kılavuz' benimsemiştir,' muylu izolasyonunun ileri modern teknolojisi ve özel teknolojisi, klasik (yarım sinüs) darbe ve şok tepki spektrum testi ile tamamlanacak X, Y, Z üç eksenli sinüsoidal titreşim testi ve geniş bant rastgele titreşim testlerinde tamamlanabilir.Ulusal savunma, silah, havacılık, havacılık, iletişim, elektronik, elektrikli ev aletleri, iletişim, ev aletleri ve diğer alanlarda yaygın olarak kullanılmaktadır.
Teknik parametreler:
| Sistem Spesifikasyonu | |||
| Sistem Modeli: | ES-60 | ||
| Frekans aralığı: | 3~3500 | ||
| Anma Kuvveti | sinüs N | 60000 | |
| rastgele N | 60000 | ||
| Şok N | 120000 | ||
| Maksimum Acc. | sinüs (m/s2) | 1000 | |
| Rastgele (m/s2 rms) | 1000 | ||
| Şok (m/s2) | 2000 | ||
| Maksimum Vel. | sinüs (m/s2) | 1.8 | |
| Şok (m/s2) | 1.8 | ||
| Maksimum Disp. | Maksimum Seyahat mm (pp) |
51 | |
| Hareketli Bobin | 60kg | ||
| Hareketli bobinin boyutu | Çap 40mm | ||
| Dikey masa boyutu özelleştirilmiş | teste göre seç | ||

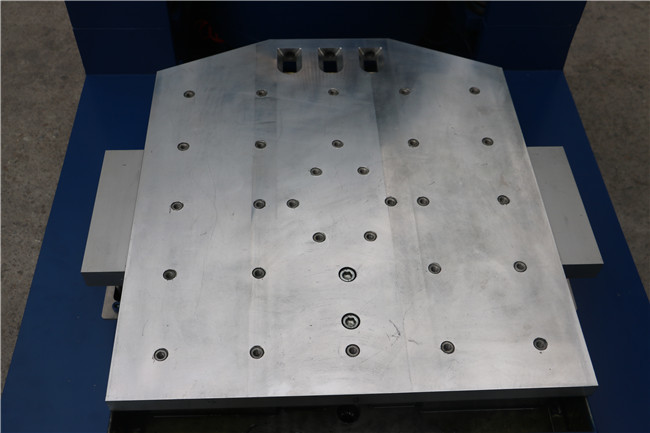

| Yatay masa boyutuözelleştirilmiş boyut | teste göre ayarla | ||
| Azami yük: | 800kg | ||
| İsim | Otomobil Parçaları için Titreşim Tablosu / Titreşim Tablosu Test Cihazı Paketleme | ||||||||
| modeli | Nominal Sinüs Kuvveti (N) | Anma Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal Hızlanma (m/s2) | Anma Hızı (m/s) | Nominal yer değiştirme (pp) mm | Maks.Yükleme (Kg) | hareketli bobin (Kg) | Hareketli bobin boyutu (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
