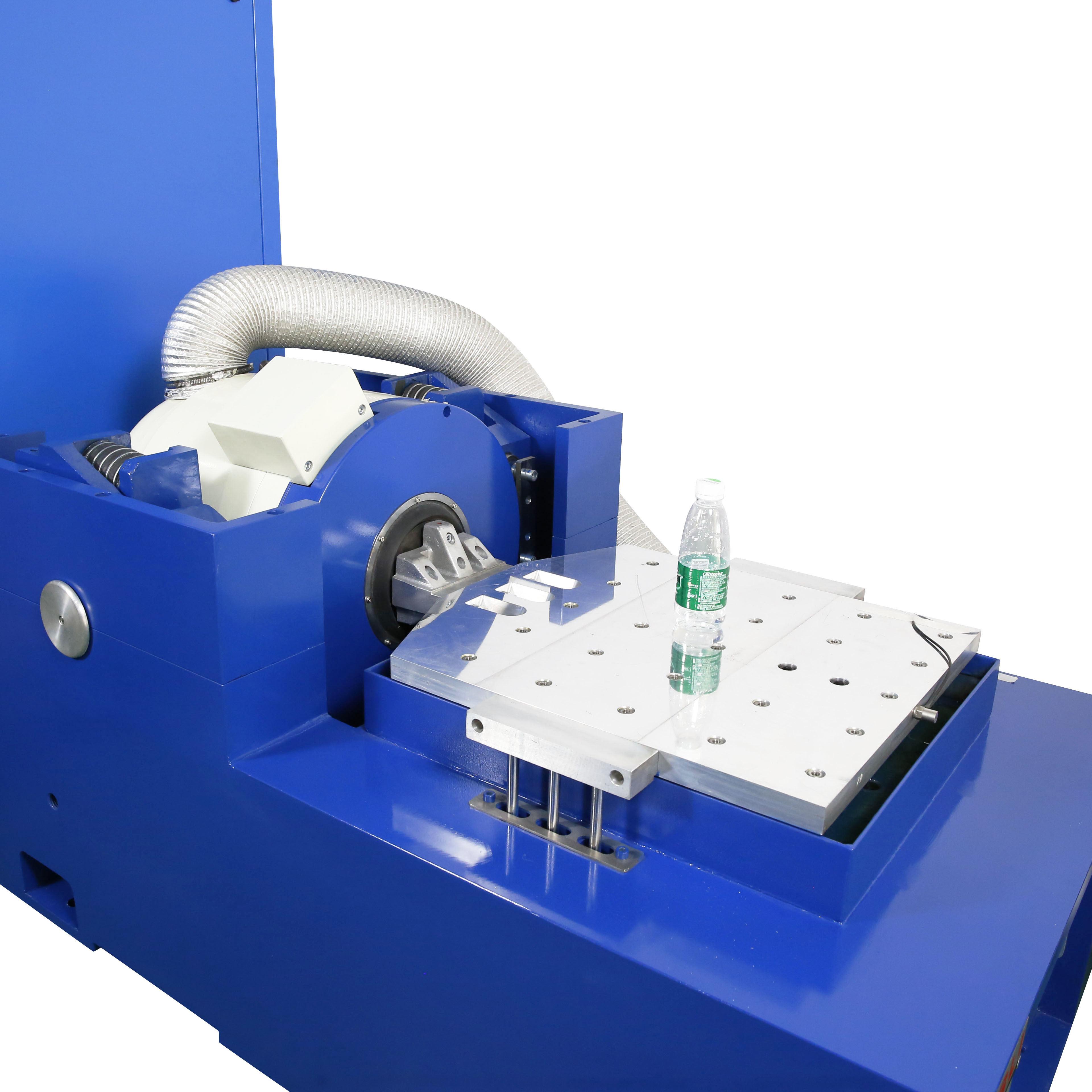

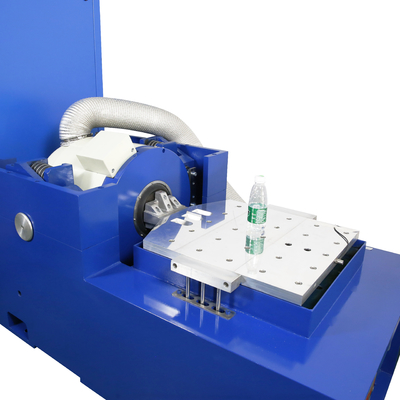

Elektronik Titreşim Çalkalayıcı Masa Test Cihazı Yüksek Frekanslı Yatay Titreşim Test Sistemi Makinesi
Titreşim test sistemi için, lütfen aşağıdakileri hazırlayın ve sorgunuzu gönderin, size uygun modeli tavsiye etmenize yardımcı olacağız.
Numune Açıklaması
Numune Testi Kütlesi
Numune Boyutları
Varsa test profili
Testin maksimum hızlanması
X,Y,Z yön testi veya sadece Z yönü testi
Ekranda model özellikleri
| Sistem Spesifikasyonu | |||
| Sistem Modeli: | ES-50 | ||
| Frekans aralığı: | 3~3500 | ||
| Anma Kuvveti | sinüs N | 50000 | |
| rastgele N | 50000 | ||
| Şok N | 100000 | ||
| Maksimum Acc. | sinüs (m/s2) | 1000 | |
| Rastgele (m/s2 rms) | 1000 | ||
| Şok (m/s2) | 2000 | ||
| Maksimum Vel. | sinüs (m/s2) | 1.8 | |
| Şok (m/s2) | 1.8 | ||
| Maksimum Disp. | Maksimum Seyahat mm (pp) |
51 | |
| Hareketli Bobin | 50kg | ||
| Hareketli bobinin boyutu | Çap 450mm | ||
| Azami yük: | 750kg | ||
Diğer mevcut titreşimli çalkalayıcı seçimleri
| modeli |
Anma Sinüs Kuvvet (N) |
Anma Rastgele Kuvvet (N) |
Sıklık Aralık (Hz) |
Nominal Hızlanma (m/sn)2) | Anma Hızı (m/s) |
Nominal yer değiştirme (pp)aa |
Maks.Yükleme (Kg) | hareketli bobin (Kg) |
Boyut Hareketli bobin (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Rastgele test için titreşim örneği
Özellikler:
1. Daha yüksek kademeli eksenel rezonans frekansına sahip iyi tasarlanmış dinamik daire iskeleti.
2. İki manyetik devre, manyetik akı kaçağı düşük, kompakt yapı ve rasyonel.
3. Rocker Rod makaralı rulmanlar düz ve ithalat odaklı kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.
4. Hormon kullanımına adanmış muylu izolasyon temeli, mobil kolaylık kurulumu.
5. Gelişmiş teknoloji, yüksek güvenilirliğin dinamik çemberini sağlamak için sistem etrafında hareket eder.
6. Yeni kanal tasarımı ve soğutma etkisini artırın.
7. Statik sertlik, rulman küçük balonunun dinamik sertliği, titreşim tablası kapasitesini yükselterek düşük frekanslı performansı iyileştirir.Yatay Titreşim Tablosunun Teknik Parametreleri (X,Y ekseni testi)
Dikey Titreşim Tablosunun Teknik Parametreleri (Z, eksen testi):

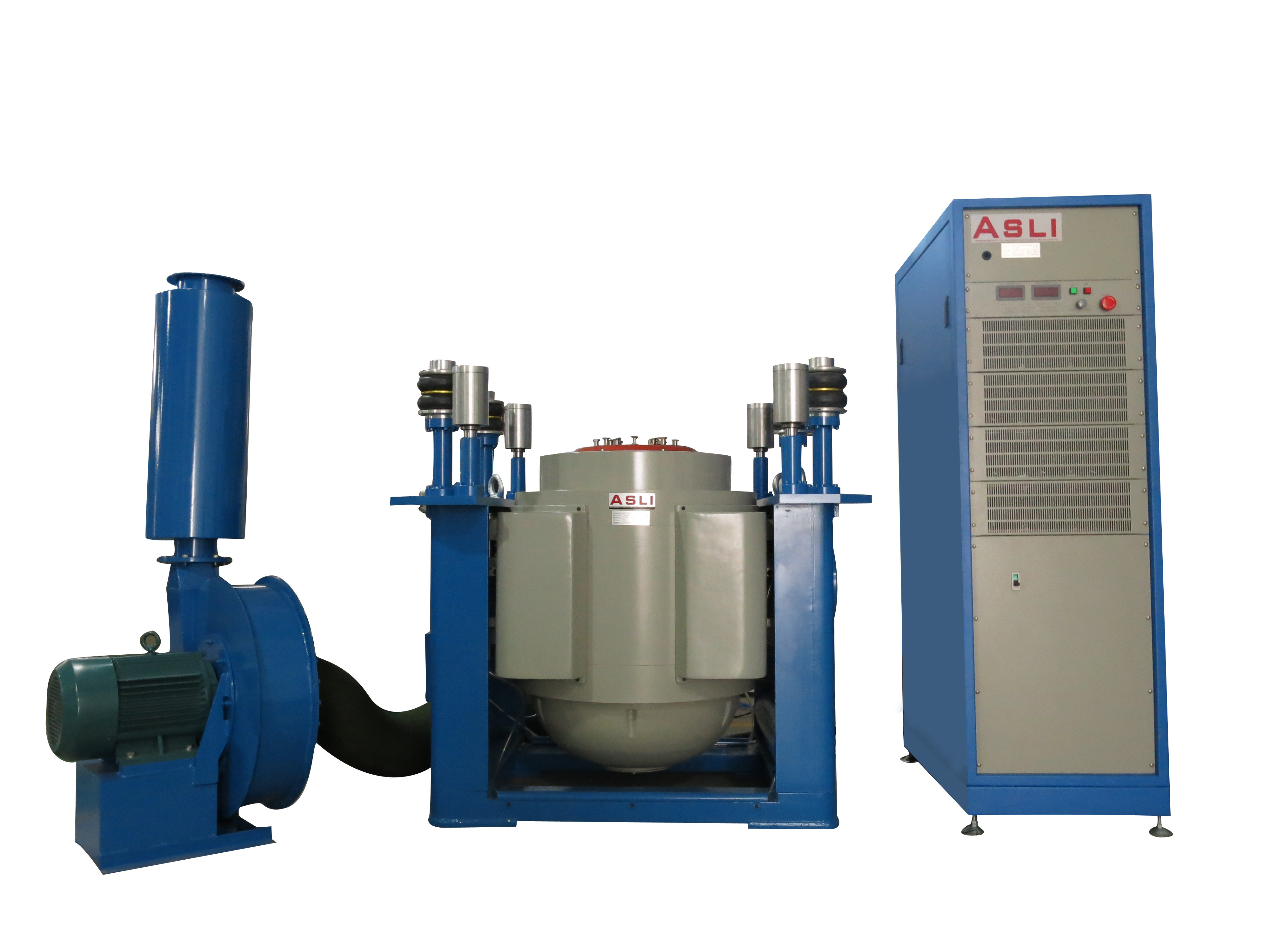

Referans için resimler:
Müşteri Ziyareti ASLi Şirketi:
