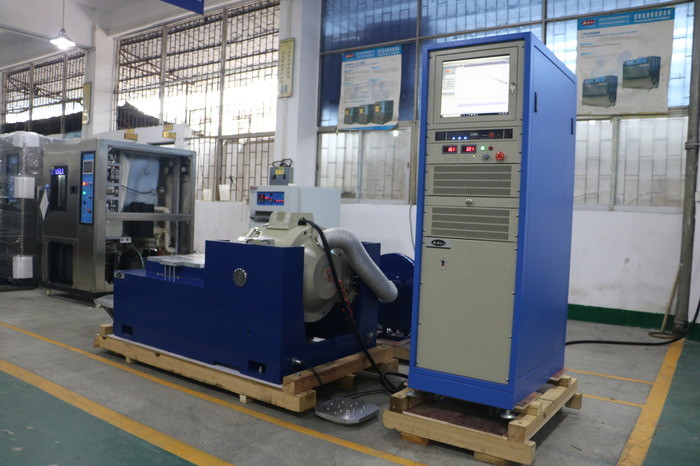

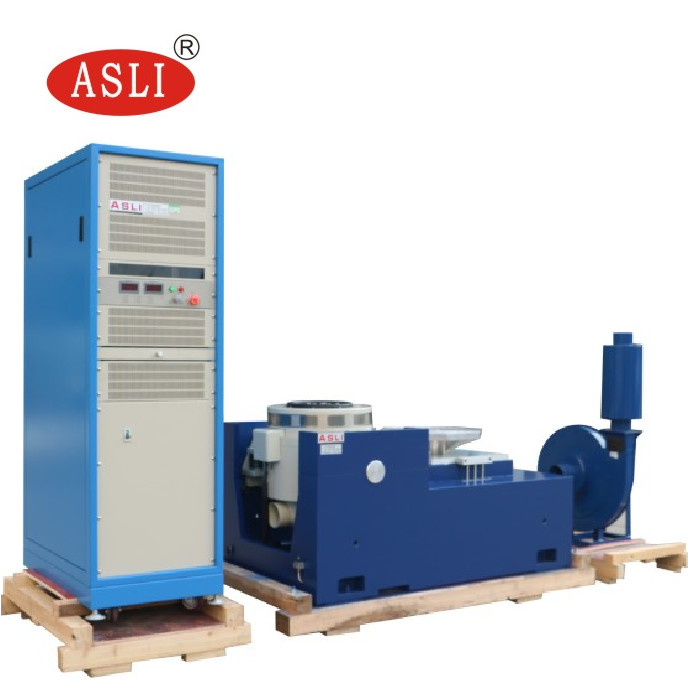

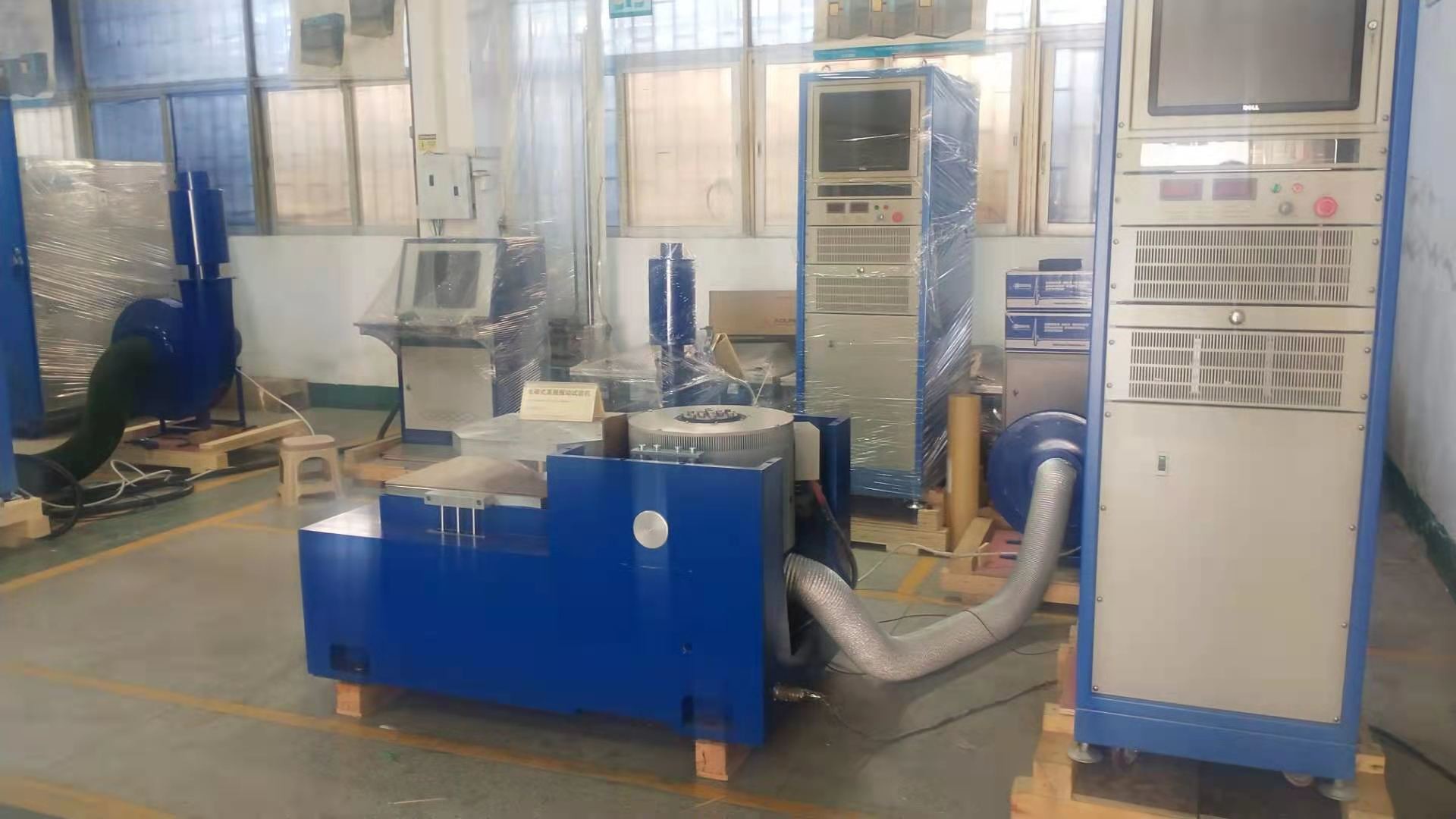

XYZ Üç Eksenli Yüksek Frekanslı Elektrodinamik Sallaşım titreşim testi
Elektrodinamik titreşim Shaker, paketleme ve nakliye simülasyonu, mekanik şok, görev profili ve diğer gerçek dünya koşulları simülasyonu için bir test platformu sağlar.En gelişmiş denetleyiciyi kullanıyorum., kapalı döngü sistemi elektronik, otomotiv, havacılık, havacılık vb. gibi endüstrilerden ürünler üzerindeki gerçek dünya titreşim koşullarını doğru bir şekilde yeniden üretebilir.
Vibrasyon sisteminin teknik parametreleri
| Ürün | Açıklama | |
|
Güç (En fazla) |
Sine | 600Kg.f zirve |
| Rastgele | 600Kg.f r.m. | |
| Şok | 600Kg.f zirve | |
| Frekans aralığı | 5 ~ 3500 Hz | |
| Max. Yer değiştirme | 51 mm. | |
| Maks. Hız | 1.8m/s | |
| Maks. Hızlanma | 100G (980 m/s2) yüklenmeden | |
| titreşim yönü | Dikey ve yatay | |

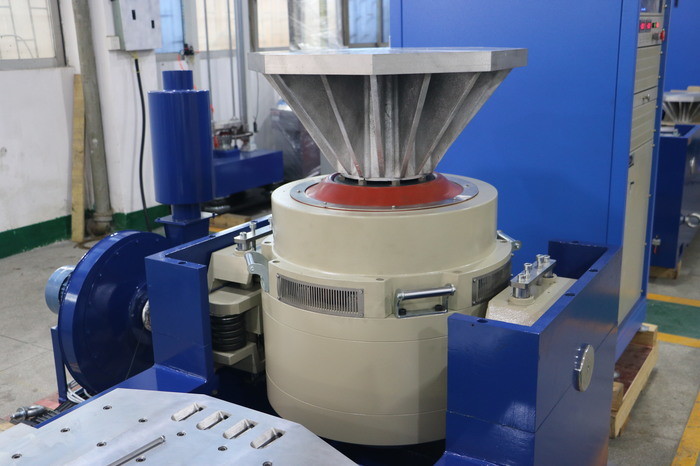

| Armatür Çubuğumetre | 200mm | |
| Etkili zırh kütlesi | 6kg | |
| Masa vidaları | 17×M10 | |
| - Max. - Hayır.yararlı yük | 30Tamam.g | |
| Manyetik Sızıntı | < 10 gauss | |
| Eksensel titreşim izolasyon sıklığı | 2.5HZ | |
| İzin verilen eksantrik moment | > 300N.m | |
| Boyut | 1200mm*790mm*840mm (Baş Genişletici hariç) | |
| Ağırlık | 1600kg (Slip Table hariç) | |
Özellikleri:
1Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
2İki manyetik devre, düşük manyetik akış sızdırması, kompakt yapı ve mantıklı.
3Rocker Rod rulo rulmanları düz ve ithalat odaklı bileşik vücut sertlik yönelimi, eksantrik yük kapasitesi.
4- Trunnion izole etme temeli hormon kullanımı, mobil rahatlık kurulumu için.
5Sistemin etrafında gelişmiş teknolojiler hareket ederek dinamik döngünün yüksek güvenilirliğe sahip olmasını sağlar.

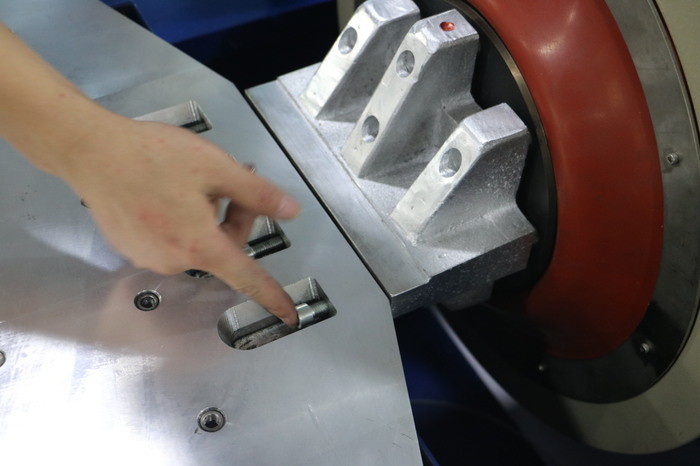

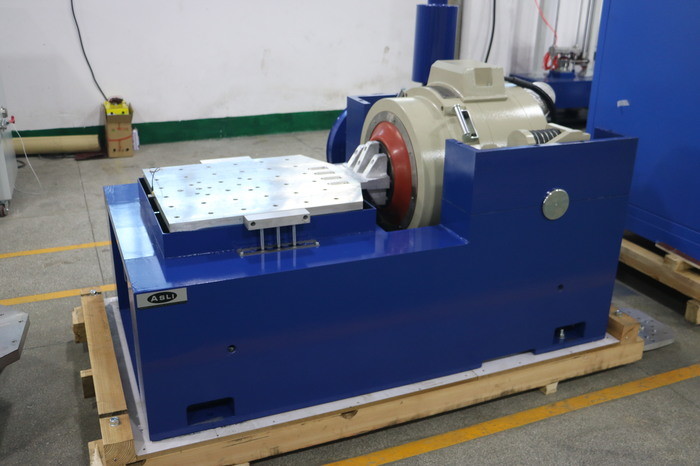

Yatay genişleticinin teknik parametreleri:
| Model | Masa boyutu (mm) | Frekans aralığı (Hz) | Hareketli parçaların ağırlığı (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
