Farklı titreşim testi türleri nelerdir?
Gerçekleştirilen tipik test işlevleri arasında yüksek kuvvetli titreşim (rastgele ve sinüs), şok titreşimi ve sabit tabanlı ve serbest serbest modal test yer alır.
Depolama için belgeyi indirin -- buraya tıklayın ----→titreşim test ekipmanı ES-20.pdf
Ambalaj Taşımacılığı Yüksek Frekanslı Titreşim Test Cihazları Fiyatı
Test gereksinimleri:
1. IEC62133
2.UL1642
3. UN38.3
4. GB31241
Yüksek Frekanslı Elektromanyetik titreşim test cihazı tamamen standart tasarıma göre pille ilgili test, simülasyon, pilin titreşim testinin belirli koşulları altında, pil veya pil paketi, öngörülen frekans, hızlanma ve yer değiştirme moduna göre titreşim masasına sabitlenir Pil boyunca karşılıklı üç dikey yönde ölçülen titreşim örnek pil sızıntı yapmamalı, kalbini kaybetmemeli, kırılmamalı, yangın ve patlama olmamalıdır.
Teknik parametreler:
modeli |
Nominal Sinüs Kuvvet (N) |
Rastgele Derecelendirildi Kuvvet (N) |
Sıklık Aralık (Hz) |
Nominal İvme (m/s2) | Nominal Hız(m/s) |
Nominal yer değiştirme (pp)mm |
Maks.Yükleme (Kg) | hareketli bobin (Kg) |
boyutu Hareketli bobin (mm) |
ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Titreşim Test Cihazının Bileşimi:
Titreşim test tezgahı, güç yükseltme, soğutma fanı, Kayma tablası, dikey genişletici
Yatay Stand özellikleri:
Tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirmek için daha yüksek hızlanma ve çalışma frekansı gerçekleştirmek için küçük yükleme tezgahı içinde.
Yatay tezgah ve titreşim tezgahı, mükemmel yapıya, kurulum ve ayarlama kolaylığına sahip entegre tiptir.
Statik basınç yolu, V-şekli, eğime dayanıklı ve ön yüklemeye dayanıklı.
Dahili yağ pompası, iyi yapı ve kolay kullanım.
Dikey Genişletilmiş tezgah özellikleri:
Müşterinin mükemmele göre en iyi performansı elde etmesini sağlamak için VT dikey genişletilmiş tezgah ve belirtilen kelepçeler, hassas hesaplanmış, ayrıntılı tasarım
Özellikler:
1. Daha yüksek kademeli eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
2. İki manyetik devre, manyetik akı kaçağı düşük, kompakt yapı ve rasyonel.
3. Rocker Rod makaralı rulmanlar düz ve ithalata yönelik kompozit gövde sertliği oryantasyonu, eksantrik yük kapasitesi.
4. Hormon kullanımına adanmış muylu izolasyon temeli, mobil rahatlığın kurulumu.
5. Gelişmiş teknoloji, yüksek güvenilirliğin dinamik çemberini sağlamak için sistem etrafında hareket eder.
6. Yeni kanal tasarımı ve soğutma etkisini artırma.
7. Statik sertlik, yatak küçük balonunun dinamik sertliği, titreşim tablası taşıma kapasitesini yükselterek, düşük frekans performansını artırır.

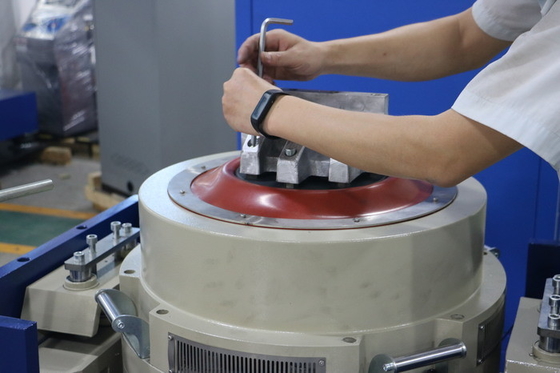

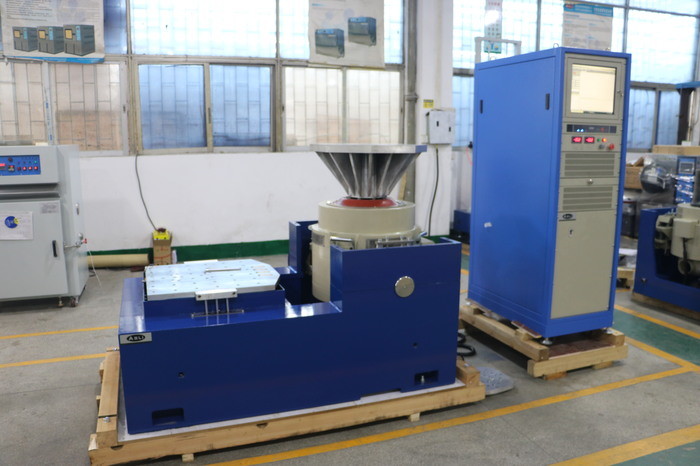

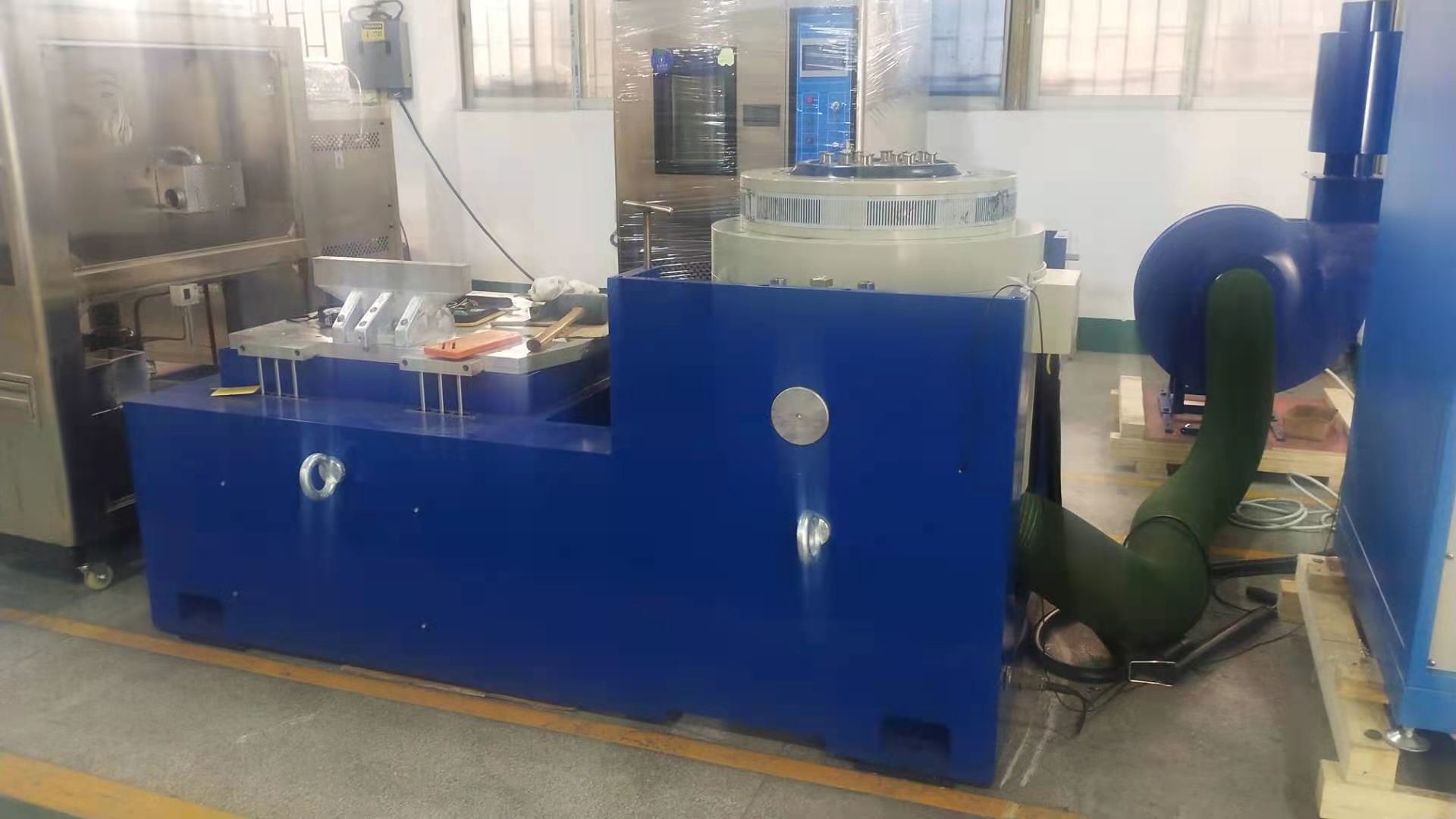

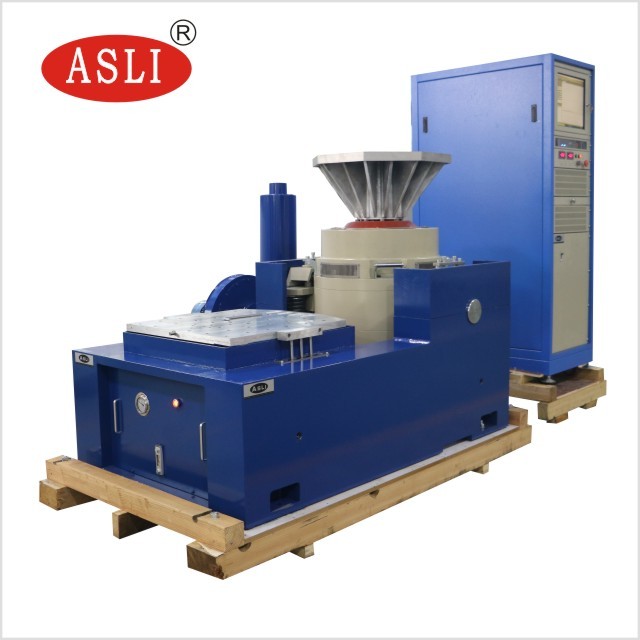

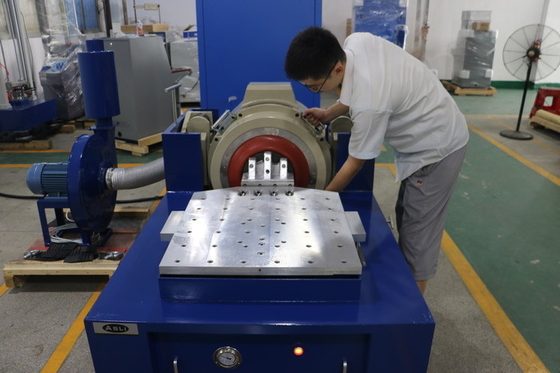

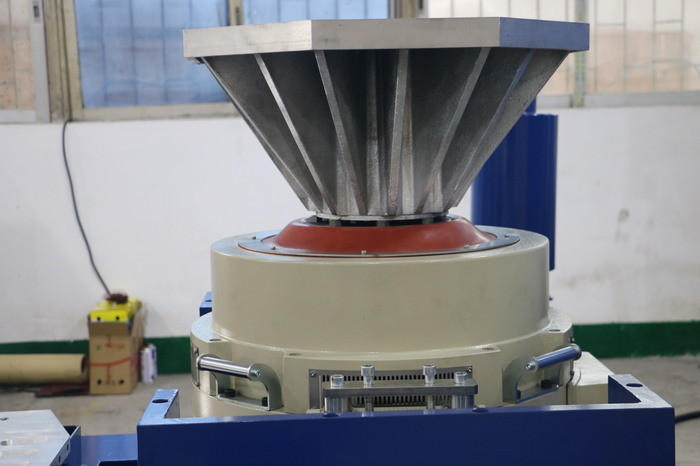

Referans için resimler:
