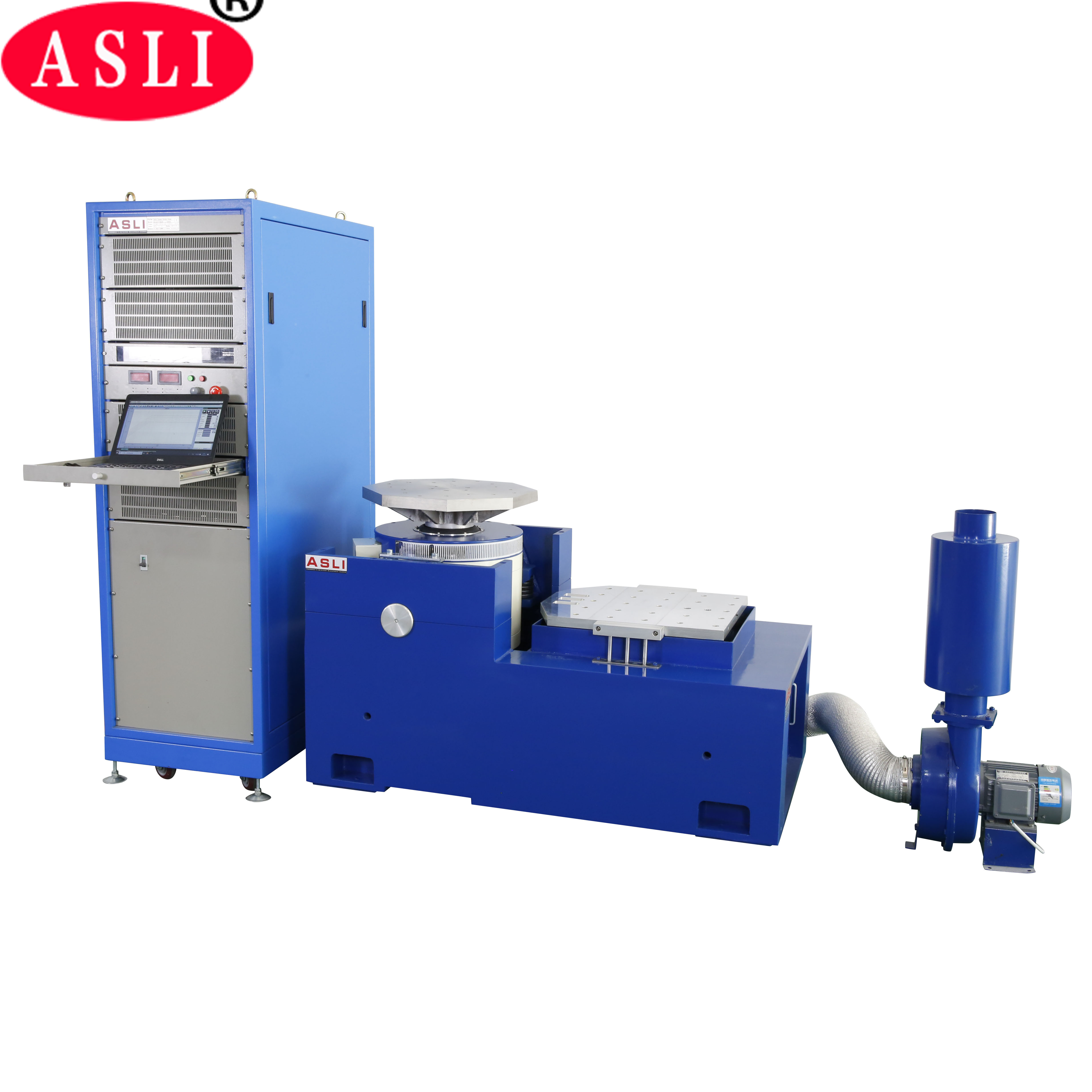

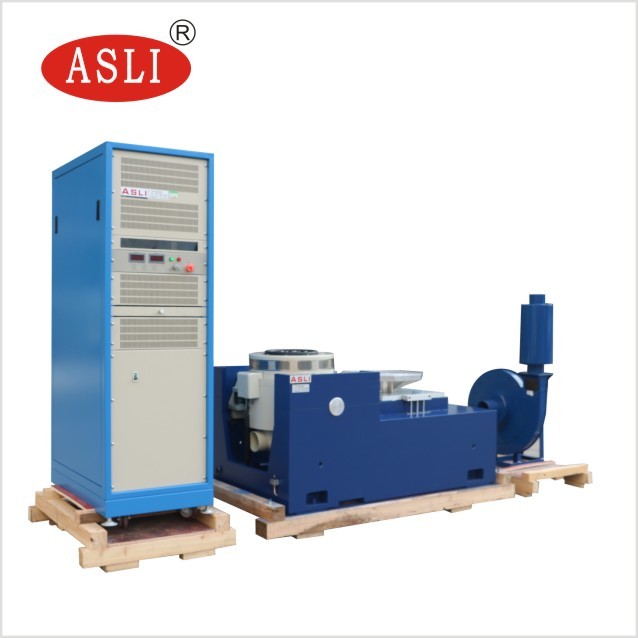

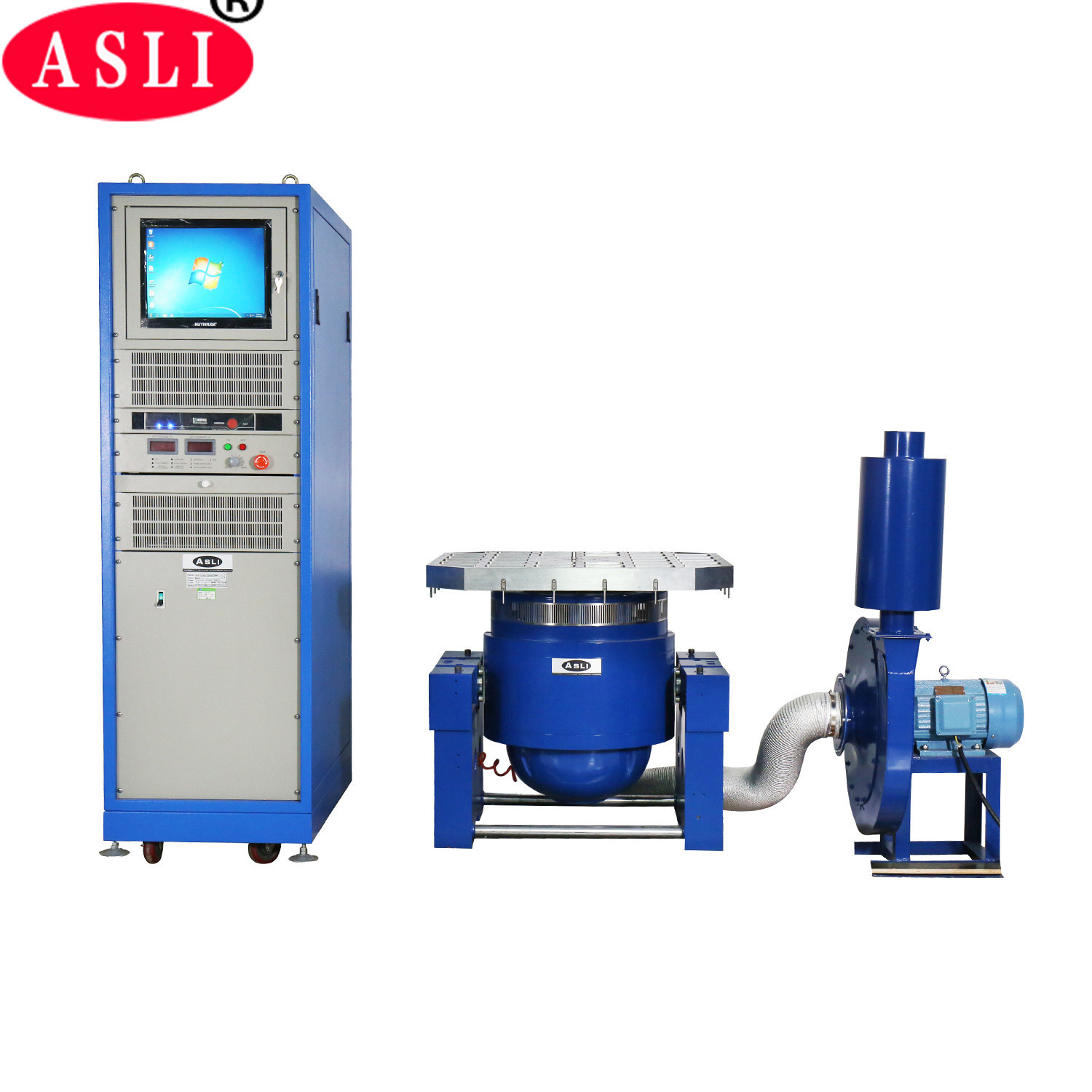

Elektromanyetik yüksek frekanslı dikey titreşim test cihazı, hassas titreşim salkımları tablosuyla
Uygulama:
Elektrodinamik Yüksek Frekanslı titreşim Tester / Yüksek Frekanslı titreşim Yorgunluk Tester serisi ürünlerinin üreticisiyiz, 'ikili manyetik devre yapısını' benimsedik,"kendinden üretilen iskelet eylem çemberleri", "Havadaki Destek" ve "Rol rulmanları ve doğrusal rehberlik", "Trunnion izolasyon" gelişmiş modern teknoloji ve özel teknoloji X,Y'de tamamlanabilir,Z üç eksenli sinüzoidal titreşim testi ve geniş bant tesadüfi titreşim testiBu ürünler ulusal savunma, silah, havacılık, havacılık, uzay,iletişim, elektronik, elektrikli aletler, iletişim, ev aletleri ve diğer alanlar.
CE onaylı titreşim testi sistemi Akü şarj cihazı özellikleri için elektrodinamik çalkalayıcı:
1Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
2İki manyetik devre, düşük manyetik akış sızdırması, kompakt yapı ve mantıklı.
3Rocker Rod rulo rulmanları düz ve ithalat odaklı bileşik vücut sertlik yönelimi, eksantrik yük kapasitesi.
4- Trunnion izole etme temeli hormon kullanımı, mobil rahatlık kurulumu için.
5Sistemin etrafında gelişmiş teknolojiler hareket ederek dinamik döngünün yüksek güvenilirliğe sahip olmasını sağlar.
6Yeni kanal tasarımı ve soğutma etkisini artırmak.
7. statik sertlik, taşımak küçük balon dinamik sertlik, titreşim masası kapasitesini artırmak, düşük frekanslı performans geliştirmek.
2-1 Teknik parametreler
(1) Belirli kuvvet: sinüs kuvveti 3000N; rastgele kuvvet 3000N; şok kuvveti 6000N;
(2) Frekans aralığı: 3Hz ila 3500Hz, Sabit frekans, ileri geri süpürme, sinüs, rastgele, şok
(3) Sıfırlama frekansı Modu: doğrusal, logaritmik, ileri geri süpürme, sabit frekans
(4) Sıfırlama sıklığı zamanları: 1 ila 32767
(5) Sıfırlama frekansı süresi: sabit frekans/tek 1-3600 dakika, süpürme frekansı eğrileri görüntülenebilir.
(6) Maks. Hızlanma;1000m/s2(yüklenmemiş)
(7) Maks. Hız: 1.6m/s
(8) En fazla yer değiştirme:25mmp-p (açık yük), çift zirve
(9) Çarpışma yer değiştirme: 25mm
(10) Hareketli Bobinin Ağırlığı: 3,5 kg
(11) titreşim yönleri: dikey
(12) titreşim dalgası: sinüs, rastgele, şok
(13) Hareketli sarmalın çapı: Φ150mm
(14) titreşim sistemi boyutu: W750xH599xD680 mm
(15) titreşim sistemi ağırlığı: 490KG
Titreşim Sistemi Hakkında
(1) Yüksek manyetik alan yoğunluğunu sağlamak ve akış sızmasını azaltmak için çift manyetik devre yapısı;
Özel gaz çıkartma yapısı akış sızıntısını 1 mt'nin altına düşürür.
(2) U tipi yaylar, yuvarlaklar ve eğme yükünün güçlü direnci için doğrusal rulmanlar
(3) Hava yayları titreşim yalıtımı için kullanılır; titreşim sistemi ağır yük altında bile istikrarlı bir şekilde çalışır;
Özel bir temele gerek yok.
(4) Aşırı ısı, aşırı yük, aşırı akım, aşırı gerilim ve
titreşim denetleyicisinin aşırı yer değiştirmesi;
Aşırı gerilim, düşük gerilim, eksik faz için elektrik ağ koruma cihazları;
Sürücü gücü,Akım sınırlayıcı, yumuşak başlangıç, aşırı sıcaklık, kısa akım, modül hatası koruması
(5) Sinüs, rastgele, çevresel etki testlerini tamamlayabilir
(6) Bu sistemin voltaj dalgalanması için çok az gereksinimleri vardır, ≤±10% OK
(7) Bu sistem topraklama direnci için az gereksinimleri vardır, ≤4Ω OK
(8) Yüksek güvenilirlik, özellikle uzun süre çalışmaya uygun
Elektrodinamik Yüksek Frekanslı titreşim denetleyicisinin teknik parametreleri:
| Model |
Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
İsimlendirilmiş hareket (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

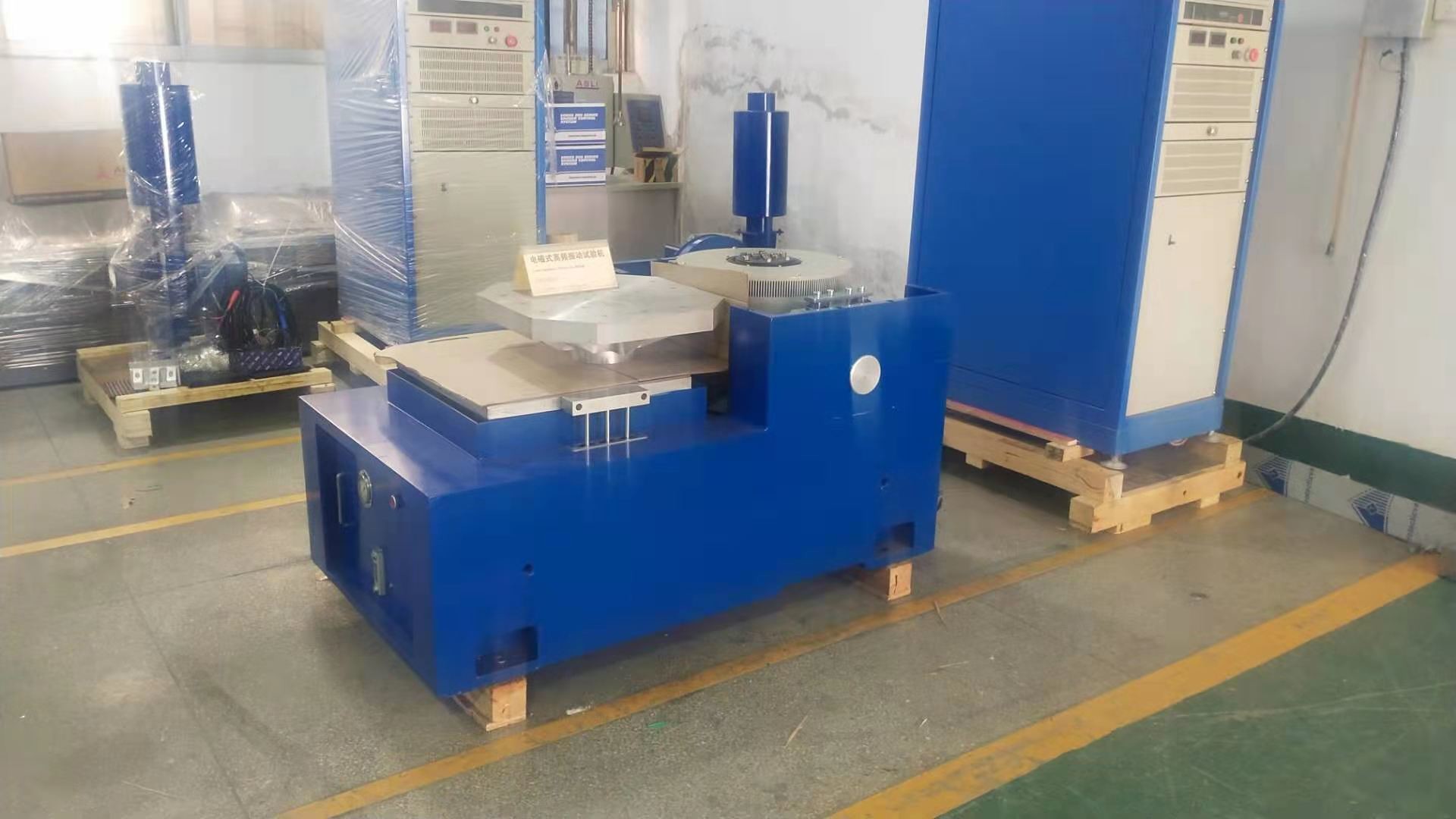

Yatay dayanak özellikleri:
1Daha yüksek hızlanma ve çalışma sıklığını gerçekleştirmek için küçük yükleme tezgahı içinde, tüm makine tezgahının yükleme kapasitesini ve performansını iyileştirmek için.
2Yatay bank ve titreşim bankı, mükemmel yapıya sahip, kurulumu ve ayarlanması kolay olan bütünleşik tiplerdir.
3. statik basınç yolu, V şeklindeki, eğimden dirençli ve önyargıya dayanıklı kapasitesi.
Dahili yağ pompası, iyi yapısı ve kullanımı kolay.
Yatay genişleticinin teknik parametreleri:
| Model | Masa boyutu (mm) | Frekans aralığı (Hz) | Hareketli parçaların ağırlığı (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Dikey olarak uzatılmış bankın özellikleri:
VT dikey uzatılmış bank ve belirtilen klemler, hassas hesaplanmış, müşteri mükemmel yapıya göre en iyi performansı elde ettiğinden emin olmak için ayrıntılı tasarım
ve işçilik.
Dikey genişleticinin teknik parametreleri:
| Model | Ağırlık (kg) | Maks. Frekans (Hz) | Bench Boyutu |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Tür banyo) | 220 | 350 | Φ1200 |
Eğer akrabalarınız hakkında sorularınız varsa...Elektrodinamik Yüksek Frekanslı Mekanik Test Makinesi titreşim Yorgunluk TestçisiLütfen benimle iletişime geçin.
