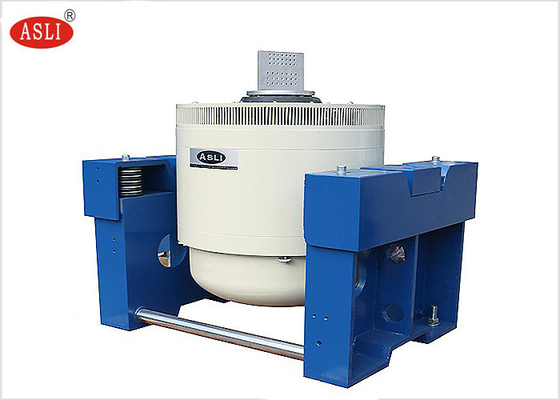

1.6m / S 300kg.F Elektrodinamik Titreşim Test Sistemi Laboratuvar Test Cihazları
Product Details
| Başvuru: | malzeme, otomobil parçaları, paketleme, ev tutma ürünleri | Gerilim: | 380V |
|---|---|---|---|
| Satış Sonrası Hizmet Sağlandı: | Video teknik desteği, Çevrimiçi destek, Yurtdışında hizmet verebilecek mühendisler, Saha bakım ve on | Garanti: | 1 yıl |
| Uygulanabilir Endüstriler: | Askeri sanayi, sivil, elektronik aletler, otomotiv, yedek parça, elektronik, havacılık | Ürün adı: | titreşim test sistemi |
| çalkalayıcı kuvveti: | 3KN | İçin uygun: | Maksimum yükleme 300kgs test öğesi |
| Frekans aralığı: | 3~3500HZ | ||
| Vurgulamak |
300kg.f elektrodinamik titreşim test sistemi,1.6m / s elektrodinamik titreşim test sistemi,300kg.f laboratuvar test cihazları |
||
Product Description
Küçük Bileşenlerin Elektronik Teşhis Araştırması İçin Yüksek Frekanslı Titreşim Sistemi Kritik Test Araçları
Titreşim test sistemi için, lütfen aşağıdakileri hazırlayın ve sorgunuzu gönderin, size uygun modeli tavsiye etmenize yardımcı olacağız.
Numune Açıklaması
Numune Testi Kütlesi
Numune Boyutları
Varsa test profili
Testin maksimum hızlanması
X,Y,Z yön testi veya sadece Z yönü testi
Titreşimli çalkalayıcı nasıl çalışır?
Bir çalkalayıcının mekanik ve elektrikli parçaları çapraz bağlanmıştır.Mekanik sistem, elektrik akımıyla orantılı bir kuvvet tarafından uyarılırken, elektrik devresi, mekanik hız ile orantılı bir dahili voltaj (back-emf) tarafından uyarılır.
Küçük Bileşenlerin Elektronik Teşhis Araştırması İçin Yüksek Frekanslı Titreşim Sistemi Kritik Test Araçları
| Sistem Spesifikasyonu | |||
| Sistem Modeli: | ES-3 | ||
| Frekans aralığı: | 3~3500 | ||
| Anma Kuvveti | sinüs N | 3000 | |
| rastgele N | 3000 | ||
| Şok N | 6000 | ||
| Maksimum Acc. | sinüs (m/s2) | 1000 | |
| Rastgele (m/s2 rms) | 1000 | ||
| Şok (m/s2) | 2000 | ||
| Maksimum Vel. | sinüs (m/s2) | 1.6 | |
| Şok (m/s2) | 1.6 | ||
| Maksimum Disp. | Maksimum Seyahat mm (pp) |
25 | |
| Hareketli Bobin | 3.5kg | ||
| Hareketli bobinin boyutu | Çap 230mm | ||
| Azami yük: | 100kg | ||
Diğer mevcut titreşimli çalkalayıcı seçimleri
| modeli |
Anma Sinüs Kuvvet (N) |
Anma Rastgele Kuvvet (N) |
Sıklık Aralık (Hz) |
Nominal Hızlanma (m/sn)2) | Anma Hızı (m/s) |
Nominal yer değiştirme (pp)aa |
Maks.Yükleme (Kg) | hareketli bobin (Kg) |
Boyut Hareketli bobin (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Rastgele test için titreşim örneği
Özellikler:
1. Daha yüksek kademeli eksenel rezonans frekansına sahip iyi tasarlanmış dinamik daire iskeleti.
2. İki manyetik devre, manyetik akı kaçağı düşük, kompakt yapı ve rasyonel.
3. Rocker Rod makaralı rulmanlar düz ve ithalat odaklı kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.
4. Hormon kullanımına adanmış muylu izolasyon temeli, mobil kolaylık kurulumu.
5. Gelişmiş teknoloji, yüksek güvenilirliğin dinamik çemberini sağlamak için sistem etrafında hareket eder.
6. Yeni kanal tasarımı ve soğutma etkisini artırın.
7. Statik sertlik, rulman küçük balonunun dinamik sertliği, titreşim tablası kapasitesini yükselterek düşük frekanslı performansı iyileştirir.Yatay Titreşim Tablosunun Teknik Parametreleri (X,Y ekseni testi)
Dikey Titreşim Tablosunun Teknik Parametreleri (Z, eksen testi):

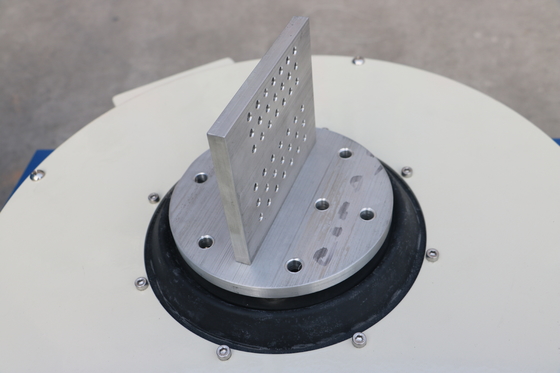

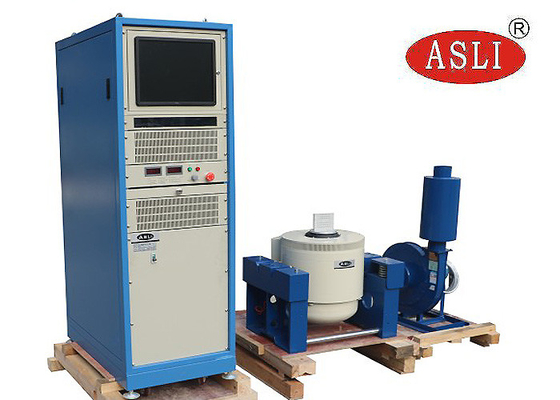

Referans için resimler:

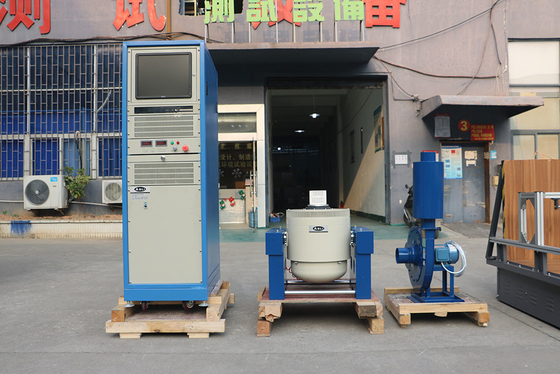

Ambalaj resmi:
Küçük Bileşenlerin Elektronik Teşhis Araştırması için Yüksek Frekanslı Titreşim Sistemi Kritik Test Araçları
