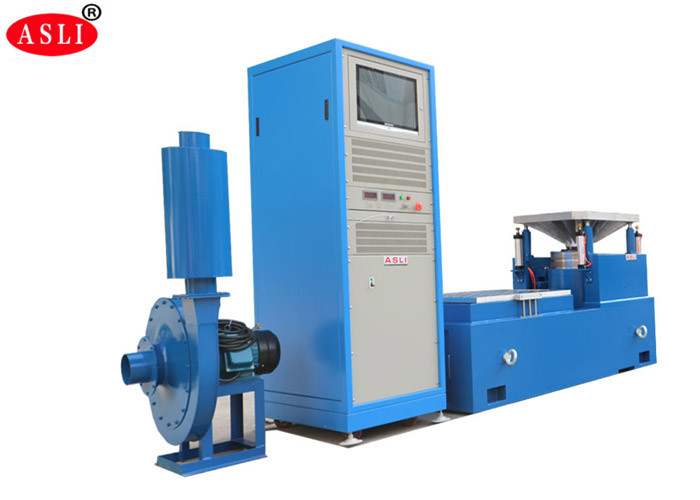

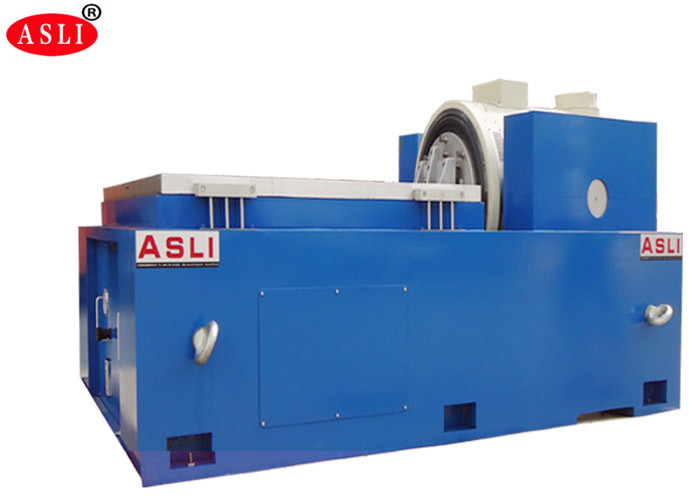

Otomotiv Titreşim Test Standartları IEC 60068 Evrensel Elektrodinamik Titreşim Çalkalayıcı Tablosu
Otomotiv Titreşim Test Standartları IEC 60068 Evrensel Elektrodinamik Titreşim Çalkalayıcı Tablosu, ürün ve paket tasarımlarının rezonans frekanslarını değerlendirmek ve dağıtım veya kullanım ortamında meydana gelen rastgele titreşimi simüle etmek için kullanılır.Makinenin kullanımı basittir, hükümet, endüstri ve kurumsal şartnamelere uygun olarak çok çeşitli titreşim testi yapabilir.
1. Kompakt ve zarif tasarıma sahip test odası ve soğutma sisteminin birleşik yapısı;bağımsız konsol
2. Çalışmaya elverişli hale getirmek için;orijinal soğutma kompresör ünitesi ve yurt dışından ithal edilen ana aksesuarları
3. Sıcaklık nem programlarının otomobil kontrolünü yapabilen ithal LCD renkli dokunmatik ekran denetleyicisi;
4. R232 Telekomünikasyon arayüzü ile.Müşterinin benzersiz taleplerini karşılamak için kullanıcılar, iyi soğutmaya ek olarak, farklı titreşim test tezgahı modelleri arasından seçim yapabilirler.
5. Isı ve hava sızdırmazlığı sistemi, bu titreşim tezgahı ayrıca mekanik titreşimin dikkate değer etkisine sahip olacaktır.
güvenilirlik test cihazları , şok titreşimi
| Sistem Spesifikasyonu | |||
| Sistem Modeli: | ES-6 | ||
| Frekans aralığı: | 3~3500 | ||
| Anma Kuvveti | sinüs N | 6000 | |
| rastgele N | 12000 | ||
| Şok N | 12000 | ||
| Maksimum Acc. | sinüs (m/s2) | 1000 | |
| Rastgele (m/s2 rms) | 1000 | ||
| Şok (m/s2) | 2000 | ||
| Maksimum Vel. | sinüs (m/s2) | 1.6 | |
| Şok (m/s2) | 1.6 | ||
| Maksimum Disp. | Maksimum Seyahat mm (pp) |
51 | |
| Hareketli Bobin | 6.5kg | ||
| Hareketli bobinin boyutu | Çap 230mm | ||
| Azami yük: | 180kg | ||
| İsim | Otomobil Parçaları için Titreşim Tablosu / Titreşim Tablosu Test Cihazı Paketleme | ||||||||
| modeli | Nominal Sinüs Kuvveti (N) | Anma Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal Hızlanma (m/s2) | Anma Hızı (m/s) | Nominal yer değiştirme (pp) mm | Maks.Yükleme (Kg) | hareketli bobin (Kg) | Hareketli bobin boyutu (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
