Yüksek Frekanslı Titreşim Test Standı ES-30.pdf
Paket Testi için Dikey ve Yatay Elektromanyetik Titreşim Test Cihazı/ Çalkalayıcı
Elektromanyetik Titreşim çalkalayıcıkendini yüksek kaliteye, yüksek performansa ve yüksek güvenilirliğe, hassasiyete ve doğruluğa ve rahat çalışmaya adamıştır.IEC, MIL-STD, JIS, ASTM ve diğer spesifikasyonlar dahil olmak üzere her türlü test spesifikasyonunu karşılayan ve çalıştırılabilen bir test platformudur.
| Shaker | |
| sinüs kuvveti (zirve) | 30kN |
| Şok kuvveti (zirve) | 60 kN |
| Frekans aralığı | 5~2800Hz. |
| Yer değiştirme (sürekli) | 100 mm |
| Maks.Hız | 1,8 m/s |
| Maks.Hızlanma | 75 gr |
| Armatür Çapı | 445 mm |
| 1. dereceden rezonans frekansı | 2.400Hz |
| İzin verilen eksantrik moment | >500 Nxm |
| armatür ağırlığı | 40 kilo |
| HE/ST vida boyutu | M10 (metrik) |
| Eksenel titreşim izolasyon frekansı | <3Hz |
| Maks.yük | 500 kilo |
| Manyetik akı kaçağı | ≤1 mT |
| Boyutlar (U×G×Y, ambalajsız) | 1.330x860x1.250 mm |
| Ağırlık (paketlenmemiş) | 2.500 kilo |
| Kurulum | Kauçuk paspas (ankraj cıvataları gereklidir) |
| Güç Amplifikatörü | |
| Amplifikatör çıkışı | 30 kVA |
| SNR | >65 dB |
| Nominal çıkış gerilimi | 120 Vrms |
| Boyutlar (U×G×Y, ambalajsız) | 800x900x2.100 mm |

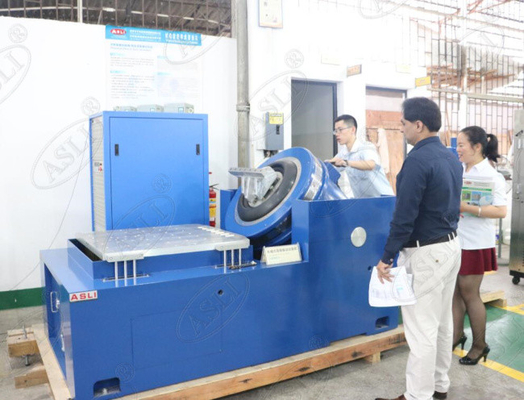

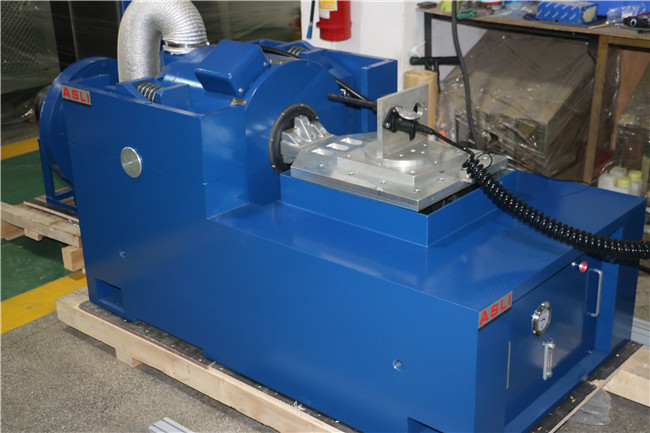

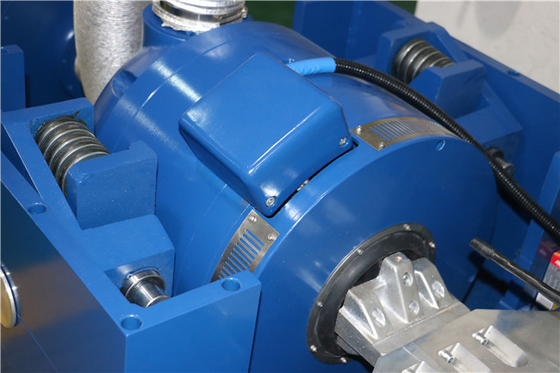

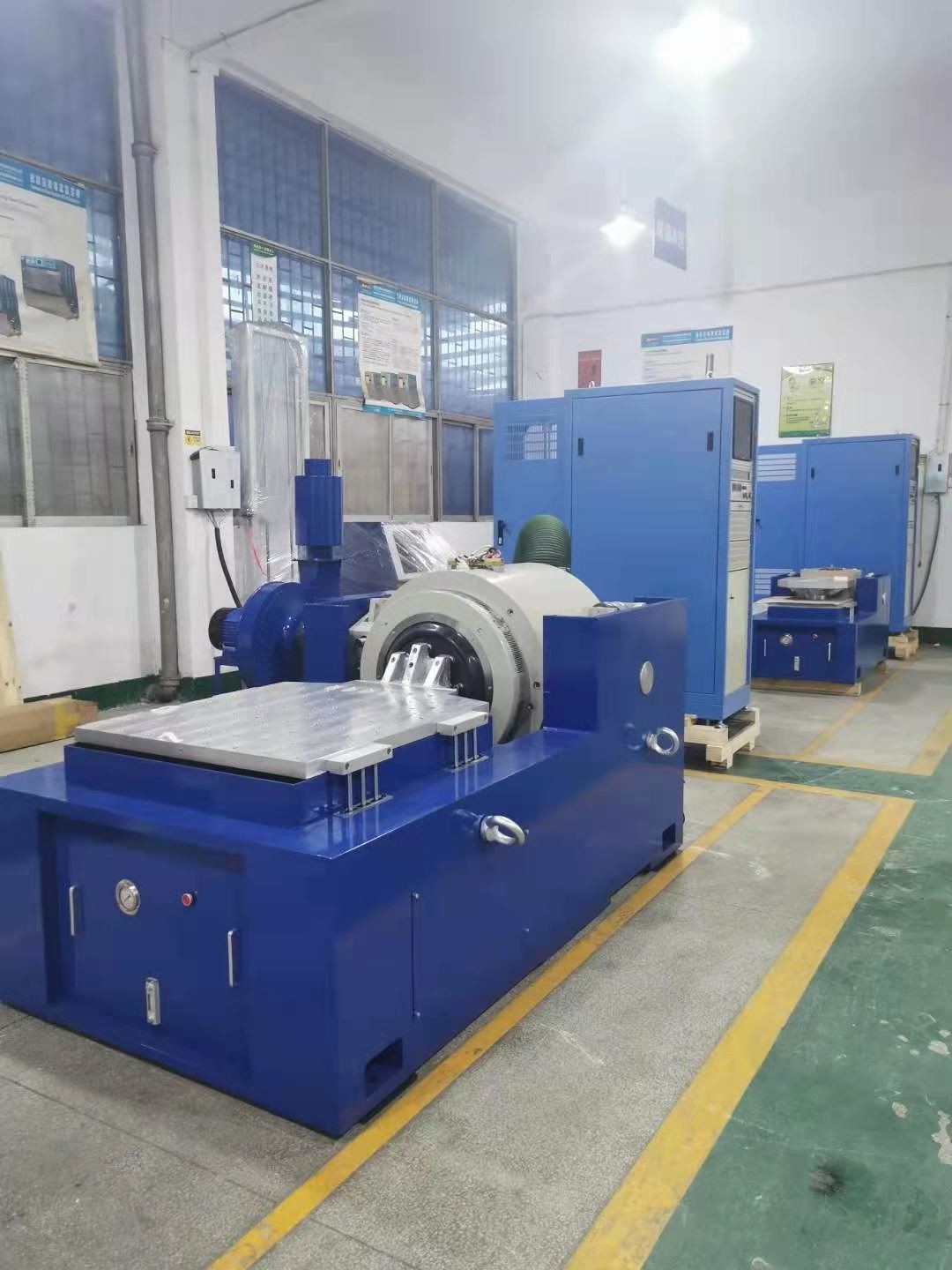

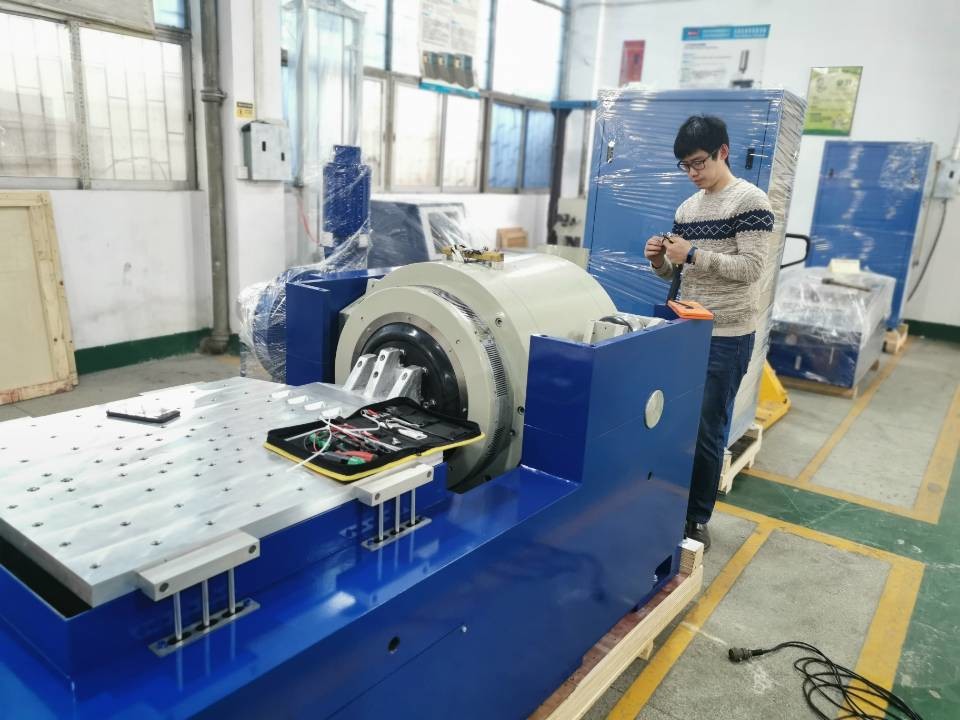

Referans için resimler:
Ürün Özellikleri
* Esnek süspansiyon sistemi ve düz hat kılavuzu, güçlü taşıma kapasitesi, iyi yönlendirme performansı ve yüksek stabilite.
* Merkezi yük hava yastığının statik sertliği büyüktür, dinamik sertliği küçüktür, taşıma kapasitesi güçlüdür ve dinamik performansı mükemmeldir.
* Hızlı kendi kendine muayene teşhisi ve zincir koruması, yüksek güvenlik ve güvenilirlik;
* Hava yastığı yalıtım ve sönümleme cihazı, vibratörün özel temele ihtiyaç duymamasını sağlar, titreşim dalgasını mükemmel şekilde üretir ve titreşim iletimini azaltır.
* Yatay ve dikey genişleme platformlarının farklı kullanımlarını sağlamak;
* Her türlü titreşim kontrol cihazı ile kullanılabilir ve kullanımı basittir.
