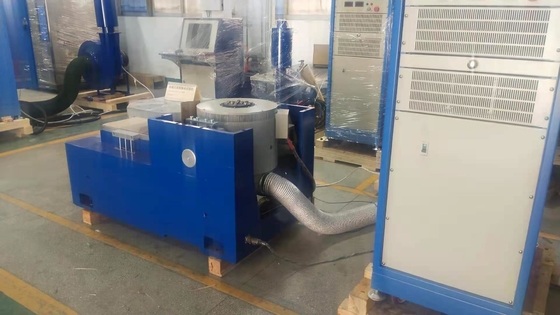

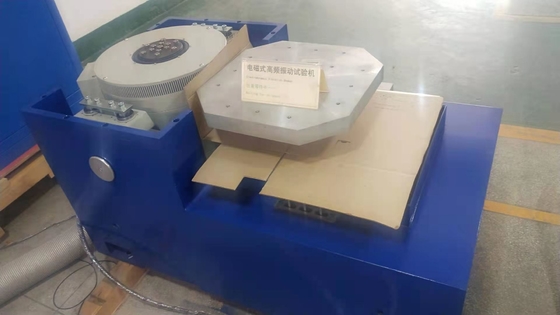

Taşıma Simülasyonu Karton Kutusu için Yüksek Frekanslı Elektrodinamik Tipi titreşim Testi

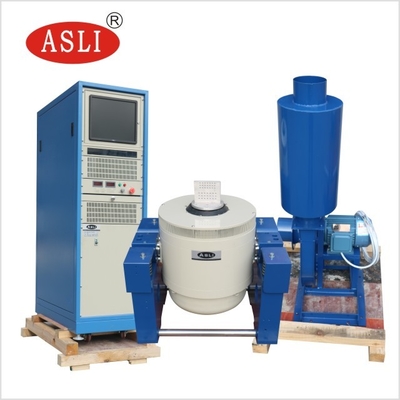

Titreşim test sistemi esas olarak ürün titreşim ve şok ortamı testi, çevresel stres tarama testi, güvenilirlik testi için kullanılır.
Elektromanyetik titreşim denetleyicisi tamamen standart tasarım pil ile ilgili test, simülasyon, pil titreşim testinin belirli koşulları altında,Pil veya pil paketi titreşim masasına sabitlenmiştir.Belirtilen frekans, ivme ve hareket moduna göre, birbirine dik üç yönde ölçülen pilin batarya örneği titreşimi boyunca sızıntıları olmamalıdır.Cesaretini kaybetme., kırılmadı, yangın ve patlama olmadı.
Uygulama kapsamının titreşim testi, devre kartı, pil, uçak, gemi, roket, füze, araba ve ev aletleri ve diğer endüstriyel ürünlerden son derece geniştir.
Teknik parametreler:
Model |
Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
İsimlendirilmiş hareket (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Test standardı:
GB/T 31486-2015
UL 1642:2012 < Lityum piller için standart>
UL 2054: 2012 < Ev ve ticari piller>
UN38.3 ((2012)
IEC62133-2:2017 < Taşınabilir mühürlü ikincil hücreler ve bunlardan üretilen piller için taşınabilir uygulamalarda kullanılmak üzere güvenlik gereksinimleri - Bölüm 2: Lityum sistemleri>
IEC 62281: 2004
IEC 60086: 2007
