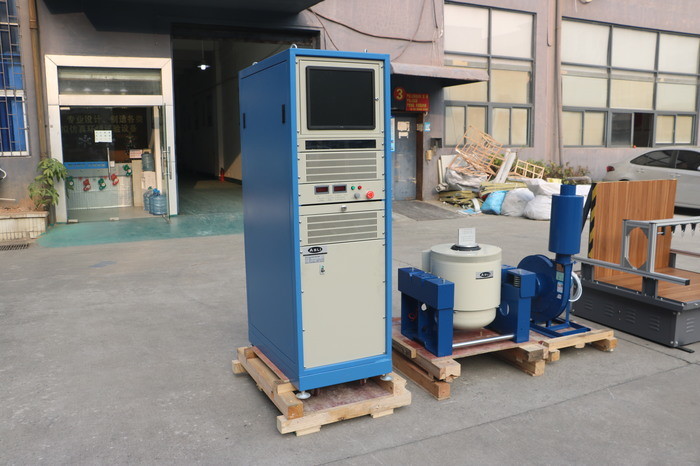

6000N Titreşim Test Sistemleri, 1.6m / S Elektrodinamik Çalkalayıcı
Product Details
| vibration force: | 6000N | Vibration direction: | Vertical & Horizontal |
|---|---|---|---|
| moving coil weight: | 6.5kg | displacement: | 25mm |
| max. acceleration: | 100g | application: | LED, auto parts, packaging |
| Vurgulamak |
6000N titreşim test sistemleri,1.6m / s titreşim test sistemleri,1.6m / s elektrodinamik çalkalayıcı |
||
Product Description
titreşim test ekipmanları ES-10.pdf
Dikey ve yatay yüksek frekanslı elektrodinamik titreşim testi
Vibration Shaker'ın çalışma prensibi
Elektromanyetik titreşim uyarıcısının çalışma prensibi, elektrikli titreşimlerin yüksek sesli hoparlörlere benzer.Elektromanyetik kuvvetin hareketi ile elektrikli iletken hareket eder.hareket eden parça, tahrik akımı ve manyetik akım arasındaki denge ile üretilir.Sürücü akımı kontrol ederek, titreşim jeneratörünü kontrol edebilirsiniz.
Elektromanyetik titreşim uyarıcısının maksimum hızlanma seviyesi, maksimumDüşük frekansta, hareketli parçanın yer değiştirmesi kısıtlanır.Hareket eden elementin rezonans frekansı daha yüksek ayarlanır.frekans aralığının üst sınırından daha yüksek.
Vibrasyon jeneratörünün performansı maksimum gösterir grafik ile yansıtılabilirLog-log grafiği kullanarak, hareketin kısıtlanması6 dB/oktav eğimli düz bir çizgi ile ifade edilebilir.
Teknik parametreler:
| Model |
Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
İsimlendirilmiş Hızlandırma (m/s)2) | İsimlendirilmiş Hız ((m/s) |
İsimlendirilmiş hareket (p-p) mm |
Maks. Yükleme (Kg) | Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |

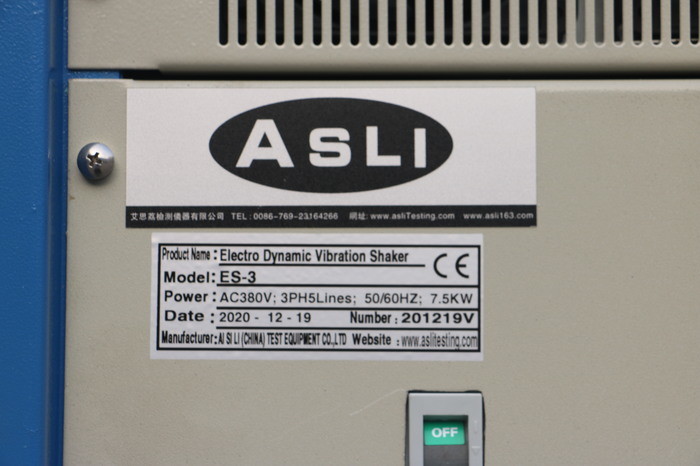

| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Özellikleri:
1Sağlam süspansiyon sistemi ve doğrusal hareket kılavuzu, güçlü taşıma kapasitesi, iyi kılavuzlama fonksiyonları, yüksek istikrar.
2Yüksek statik sertlik ve düşük dinamik sertlik, güçlü taşıma kapasitesi, amplituda değişiminde mükemmel performans.
3Yüksek verimli D sınıfı güç anahtarı, 3 sigma zirve akımı, düşük güç tüketimi ve minimum harmonik bozulma.
4Güvenlik kilitli hızlı kendi kendine teşhis, yüksek güvenlik güvenilirliği.
5. Hava yastığı titreşim platformu için şok yalıtım cihazı ek bir temele ihtiyaç duymadan, titreşim dalgasının mükemmel yeniden üretimi ve titreşim iletiminin azaltılması.
6Farklı uygulamalar için yatay ve dikey genişleme platformları.
7Basit bir denetim işlevi.
Yatay genişleticinin teknik parametreleri:
| Model | Masa boyutu (mm) | Frekans aralığı (Hz) | Hareketli parçaların ağırlığı (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
