600kg.F Dikey Sinüs Titreşim Testi
Product Details
| sinüs kuvveti: | Yedek bir iç köpük kartona 1 adet ve harici ahşap karton ile paketleyin | titreşim yönü: | ISO/TS16949:2009 |
|---|---|---|---|
| Hız: | Güçlü Denize Uygun Ahşap Paket | hızlanma: | Soğutma/Nem Alma/Zamanlama |
| Sıklık: | Elektrikli Ev Aletleri | yer değiştirme: | 25 |
| Güç: | Soğutma/Nem Alma/Zamanlama | ||
| Vurgulamak |
600kg dikey sinüs titreşim test cihazı,sinüs titreşim test ekipmanı,ağır hizmet tipi titreşim test makinesi |
||
Product Description
Elektronik bileşenler için Yüksek Frekanslı Elektrodinamik titreşim salkımları tablosu

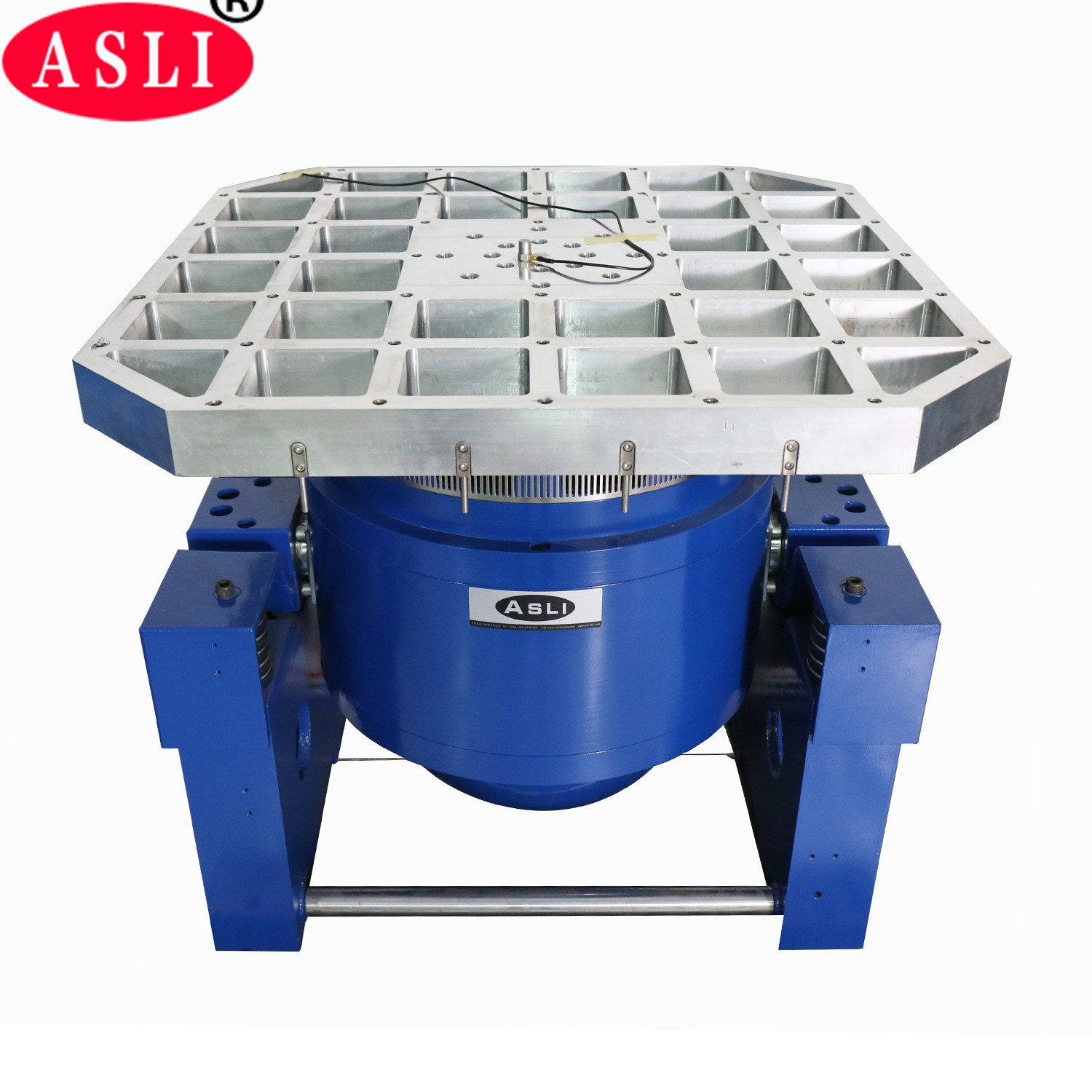

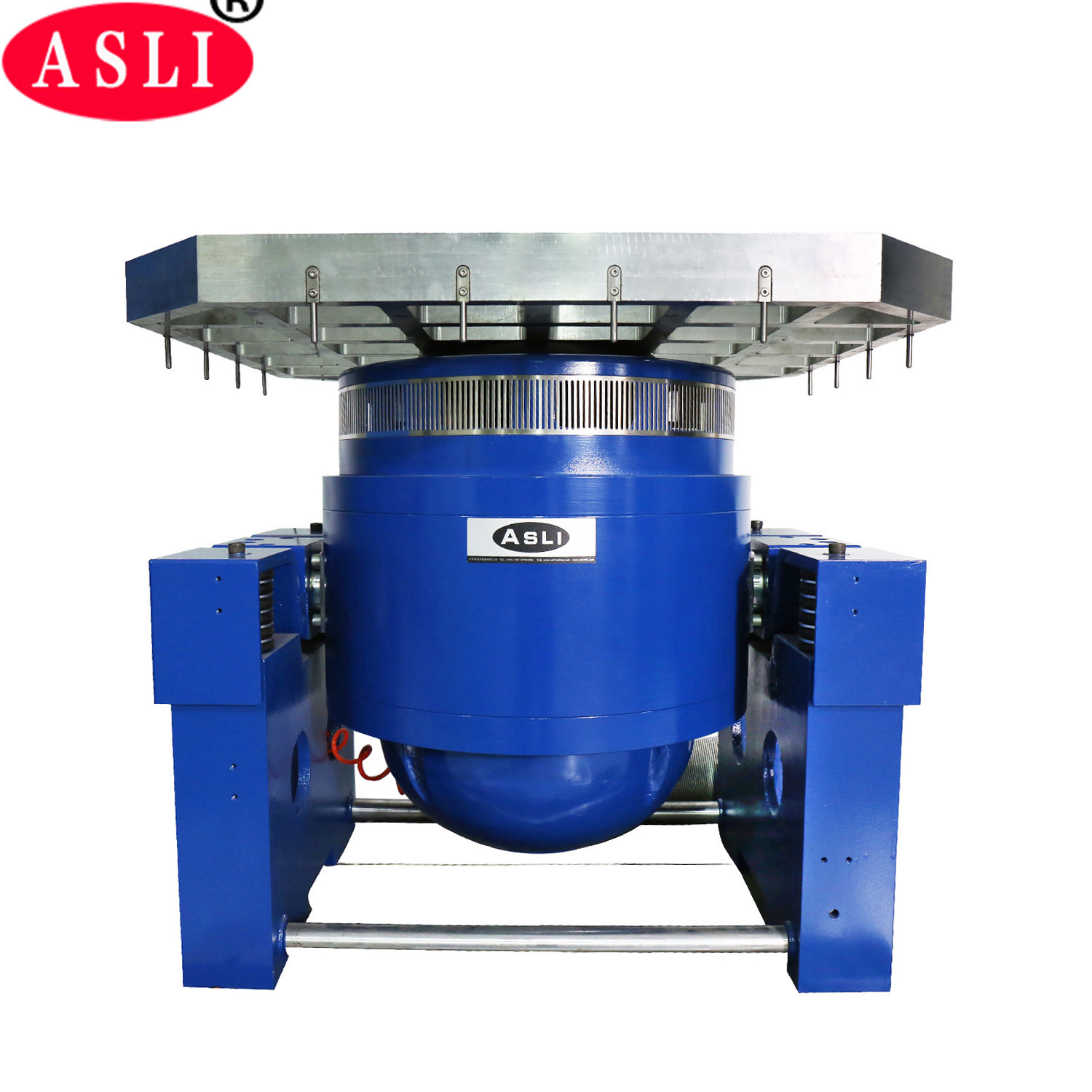

Elektrodinamik salkım ve titreşim test makinesi ES-6 6000N
1. ES-6 6000N Elektrodinamik salkım ve titreşim test ekipmanları Uygulama:
Yüksek frekanslı elektrodinamik titreşim dalgalanması test sistemi ulusal savunma, silah, havacılık, havacılık, iletişim,elektronik, elektrikli cihazlar, iletişim,Ev aletleri ve diğer alanlar.
2. ES-6 6000N Elektrodinamik salkım ve titreşim test ekipmanları Özellikleri:
1Yüksek aşamalı eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
2İki manyetik devre, düşük manyetik akış sızdırması, kompakt yapı ve mantıklı.
3Rocker Rod rulo rulmanları düz ve ithalat odaklı bileşik vücut sertlik yönelimi, eksantrik yük kapasitesi.
4- Trunnion izole etme temeli hormon kullanımı, mobil rahatlık kurulumu için.
5Sistemin etrafında gelişmiş teknolojiler hareket ederek dinamik döngünün yüksek güvenilirliğe sahip olmasını sağlar.
6Yeni kanal tasarımı ve soğutma etkisini artırmak.
7. statik sertlik, taşımak küçük balon dinamik sertlik, titreşim masası taşımak kapasitesini yükseltmek
3.ES-6 6000N Elektrodinamik dalgalanma ve titreşim test ekipmanları Teknik parametreler:
| Model |
Sine Güç (N) |
Rated Rastgele Güç (N) |
Sıklık Aralık (Hz) |
Rated Hızlandırma (m/s2) |
İsimlendirilmiş Hız ((m/s) |
Rated Değiştirme (p-p) mm |
- Max. - Hayır. Yükleme (Kg) |
Hareketli bobin ((Kg) |
Boyutu Hareketli sarmal ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
ES-6 Elektrodinamik titreşim santrali
1. Parametreler
(1) İsimlendirilmiş kuvvet: sinüs kuvveti 6000N; rastgele kuvvet 6000N; darbe kuvveti 12000N;
(2) Frekans aralığı: 3Hz ila 3500Hz, Sabit frekans, ileri geri süpürme, sinüs, rastgele, şok
(3) Sıfırlama frekansı Modu: doğrusal, logaritmik, ileri geri süpürme, sabit frekans
(4) Sıfırlama sıklığı zamanları: 1 ila 32767
(5) Sıfırlama frekansı süresi: sabit frekans/tek 1-3600 dakika, süpürme frekansı eğrileri görüntülenebilir.
(7) Maks. Hız: 1.6m/s
(8) En fazla yer değiştirme:25mmp-p (açık yük), çift zirve
(9) Çarpışma yer değiştirme: 25mm
(10) Hareketli Bobinin Ağırlığı: 6.5kg
(11) titreşim dalgası: sinüs, rastgele, şok, kontrol spektrumları, dalga, sinyal dinamik aralığı görüntülenebilir
(12) Hareketli sarmalın çapı: Φ230 mm
(13) titreşim sistemi boyutu: W950xH650xD800 mm
(14) titreşim sistemi ağırlığı: 750KG

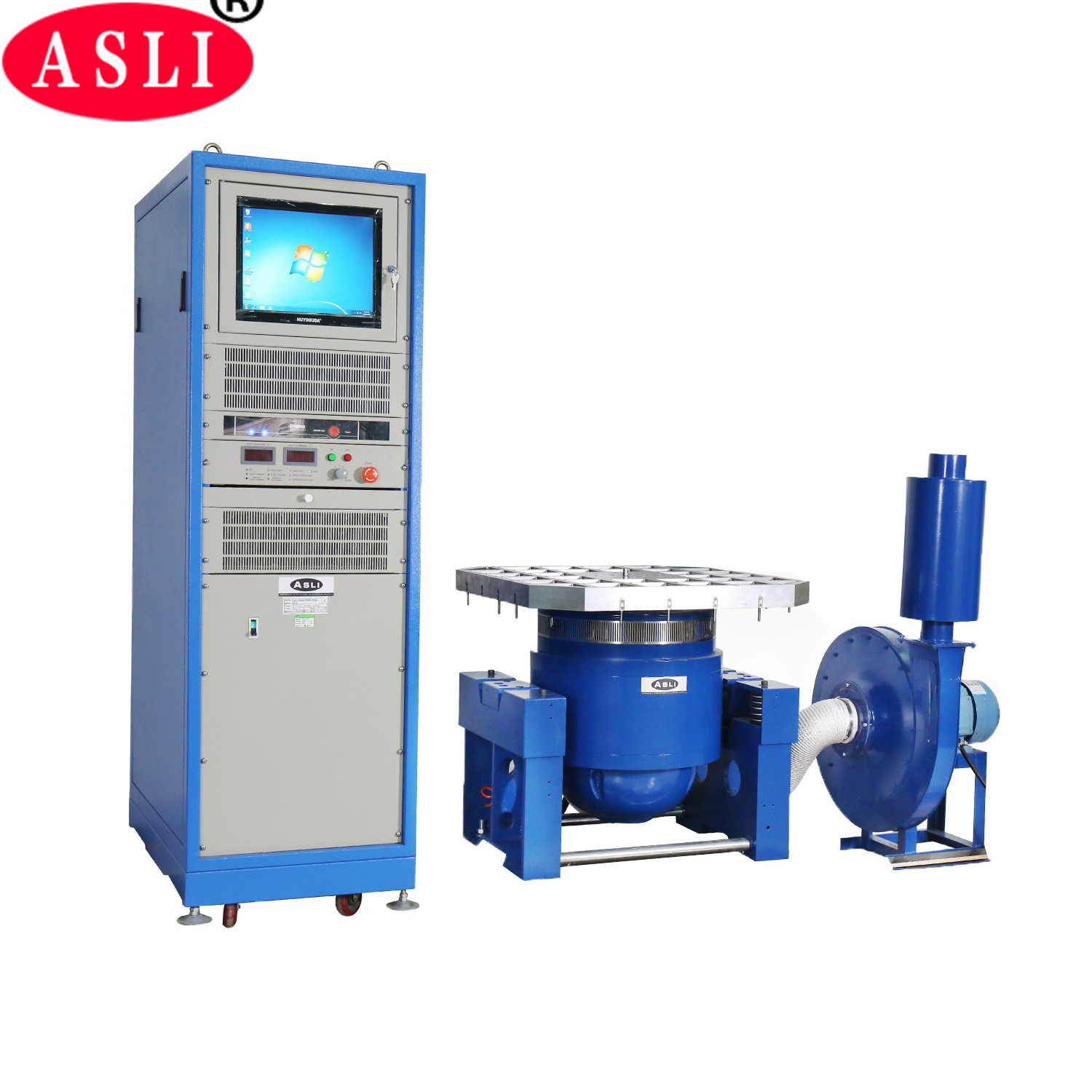

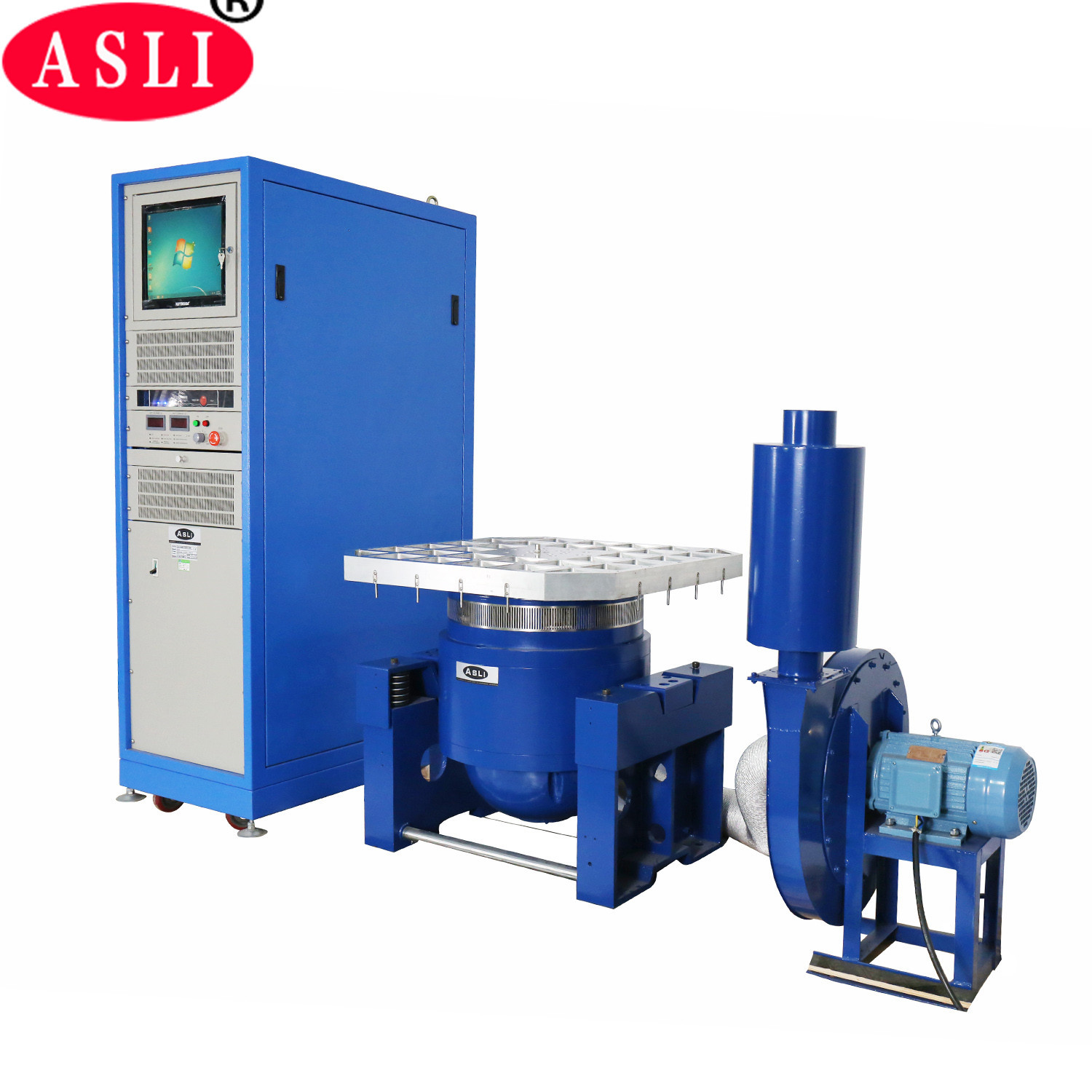

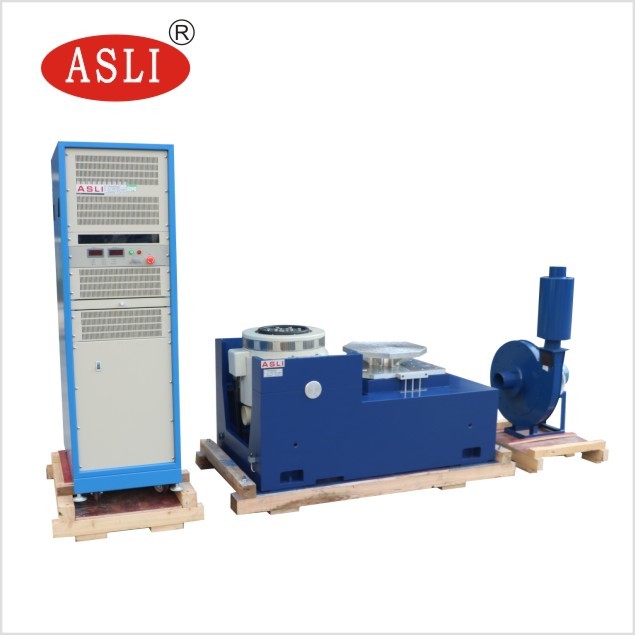

2 titreşim bileşenleri ayrıntıları
(1) titreşim jeneratörü 1 set
(2) titreşim denetleyici 1 set
(3) İletişim Bağlantı Odası 1 seti
(4) DA-6 Güç Güçlendirici 1 set
(5) Heyecan Gücü 1 pc
(6) Sürücü Yazılımı 1 set
(7) Soğutma Sistemi 1 set
(8) Renkli yazıcı 1 set
(9) Hızlandırma sensörü (çıkış hattı dahil) 1 pc
2-4-2 Denetim Yazılımı Spesifikasyonu
2-4-2-1 Sinüzoidal Dalga
(1) Kontrol Modu: Sinüzoidal dalga biçimi kontrol yazılımı
(2) Frekans aralığı: 1.0 ila 5000hz (1.0 ila 12000hz isteğe bağlıdır)
(3) Kontrol Dinamik Aralığı: 100dB
(4) Kapalı döngü süresi: 10 ms
(5) Kontrol doğruluğu: ±1dB
(6) Frekans çözünürlüğü: 0.01%
(7) Sıfırlama Hızı: doğrusal süpürme 0 ila 6000hz/s; logaritmik süpürme 0 ila 6000hz/s
(8) Dalga Distorsiyonu: <0,3%
2-4-2-2 Rastgele Dalga
(1) Kontrol Modu: PSD
(2) Frekans aralığı: DC'den 4800Hz'e kadar, ((DC'den 11000Hz'e kadar isteğe bağlıdır)
(3) Çözünürlük: Max.1600 satır
(4) Kontrol dinamik aralığı: 90dB
(5) Kapalı döngü süresi: tipik olarak 100 ms
(6) Kontrol doğruluğu: ±1dB
2-4-2-3 Şok Dalgası
(1) Kontrol Modu: dalga biçimi kontrol edilebilir
(2) Şok Modu: yarı sinüs dalgası,çakmak dişi dalgası,üçgen dalgası,düzgen dalgası,trapezoidal dalgası
(3) Frekans aralığı: DC22000Hz
(4) Çerçeve: Max.32K
(5) Süresi: 0.5-3000 ms
(6) Kompensasyon Modu: pre-puls, post-puls, pre/post-puls
