UN 38.3 Otomotiv ve Motosiklet Aküleri İçin Elektrodinamik Titreşim Test Tablosu
1. 300kgf Yük mekanik titreşim test makinesi titreşim izleme sistemiÖzellikleri:
1. Daha yüksek kademeli eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
2. İki manyetik devre, manyetik akı kaçağı düşük, kompakt yapı ve rasyonel.
3.Rocker Rod makaralı rulmanlar düz ve ithal odaklı kompozit gövde rijitliği yönelimi, eksantrik yük kapasitesi.
4.Hormon kullanımına adanmış muylu izolasyon temeli, mobil kolaylık kurulumu.
5. İleri teknoloji, yüksek güvenilirliğin dinamik çemberini sağlamak için sistemin etrafında hareket eder.
6. Yeni kanal tasarımı ve soğutma etkisini artırın.
7. Statik sertlik, küçük balon yatağının dinamik sertliği, titreşim tablası yatağının kaldırılması kapasite
2. 300kgf Yük mekanik titreşim test makinesi titreşim izleme sistemiUygulama:
Laboratuvar için elektrodinamik çalkalayıcı ve titreşim test ekipmanıyaygın olarak milli savunmada kullanılan,silahlar, havacılık, havacılık, iletişim,elektronik,elektrikselaletleriiletişim, ev aletleri vediğer alanlar.
3. 300kgf Yük mekanik titreşim test makinesi titreşim izleme sistemiTeknik parametreler:
|
Modeli |
Anma Sinüs Güç(N) |
Oy Rastgele Güç(N) |
Sıklık Aralık (Hz) |
Oy Hızlanma (Hanım2) |
Oy Hız (m / s) |
Oy Değiştirme (pp) mm |
Maks. Alan sayısı Yükleniyor (Kilogram) |
hareketli bobin (Kilogram) |
Boyut nın-nin Hareketli bobin (mm) |
|
ES-1 |
1000 |
1000 |
3-3500 |
400 |
1.2 |
25 |
70 |
2.5 |
50150 |
|
ES-3 |
3000 |
3000 |
3-3500 |
1000 |
1.6 |
25 |
100 |
3.5 |
50150 |
|
ES-6 |
6000 |
6000 |
3-3500 |
1000 |
1.6 |
25 |
180 |
6.5 |
Φ230 |
|
ES-10 |
10000 |
10000 |
3-3000 |
1000 |
1.8 |
51 |
270 |
14 |
Φ240 |
|
ES-20 |
20.000 |
20.000 |
3-3000 |
1000 |
1.8 |
51 |
300 |
30 |
Φ320 |
Yüksek Frekanslı Titreşim Test Tezgahı Teknik Parametreler:
| Modeli | Anma Sinüs Kuvvet (N) |
Rastgele Derecelendirilmiş Kuvvet (N) |
Sıklık Aralık (Hz) |
Anma İvme (m / s2) | Anma Hızı (m / s) | Anma deplasman (pp) mm |
Maks. Alan sayısıYükleme (Kg) | hareketli bobin (Kg) | Boyutu Hareketli bobin (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | 50150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | 50150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | 50150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20.000 | 20.000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 litre | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100.000 | 100.000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | 870 |
......

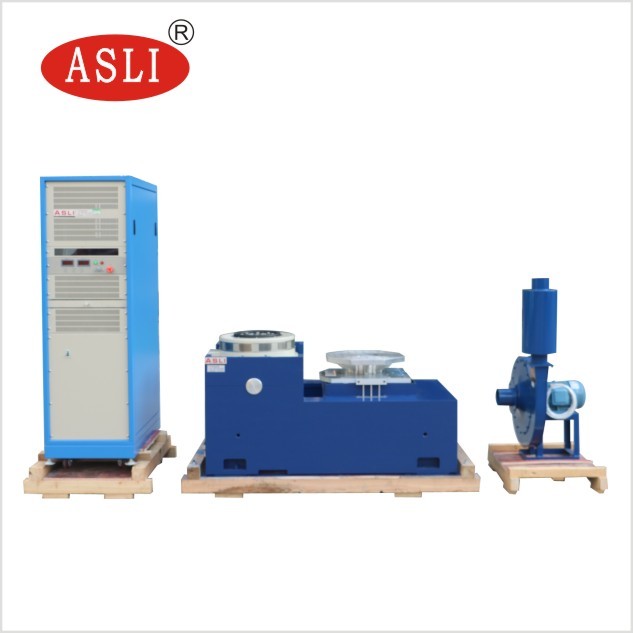

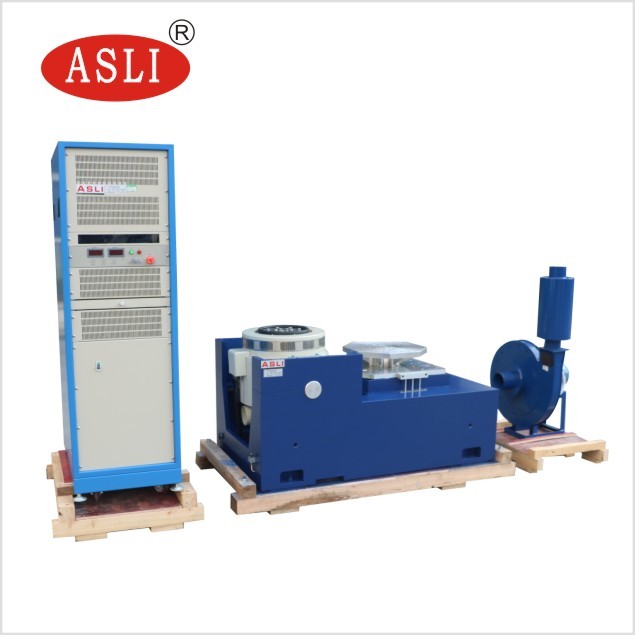

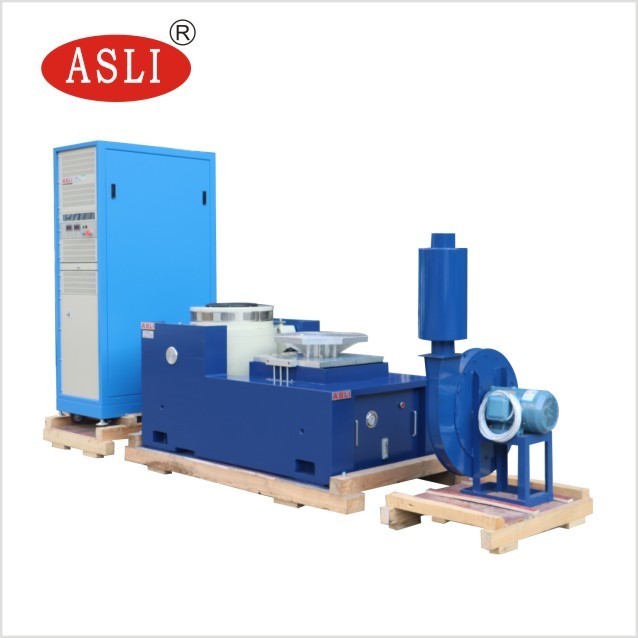

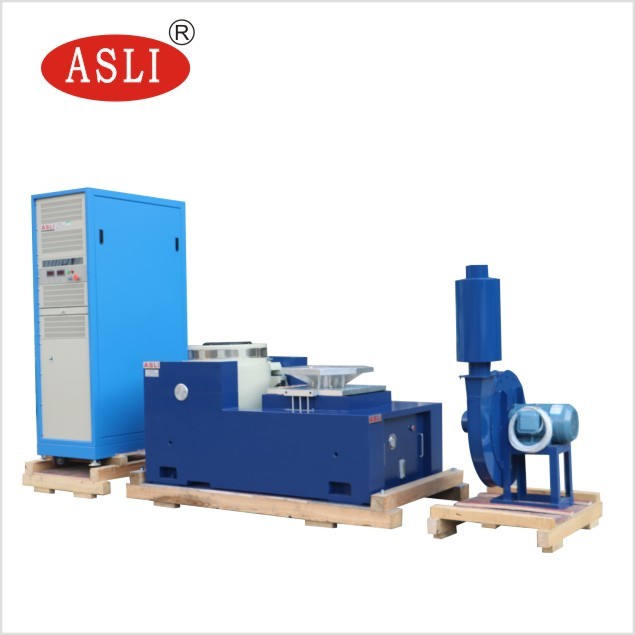

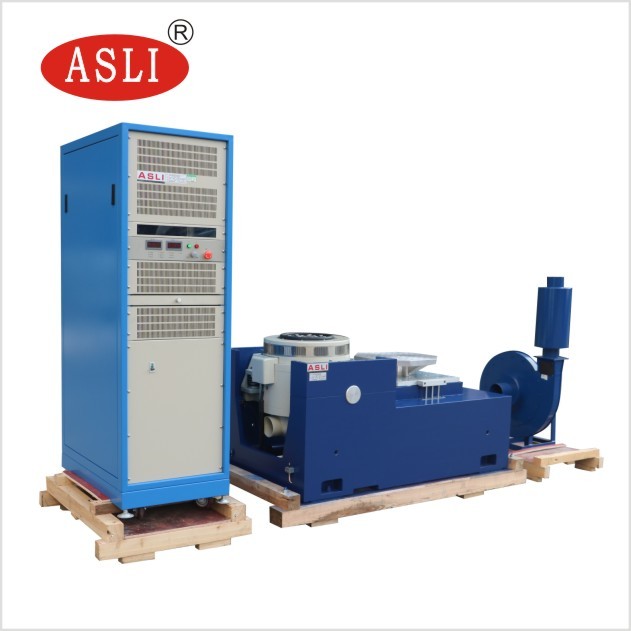

ES-3 Elektro dinamik titreşim çalkalayıcı
1. Parametreler
(1)Anma Kuvveti: sinüs kuvveti3000N;rastgele kuvvet3000N;şok kuvveti 6000N;
(2)Frekans Aralığı: 3Hz - 3500Hz, Fixed frekans, ileri geri süpürme, sinüs, rastgele, şok
(3)Süpürme frekansı Modu:doğrusal, logaritmik, ileri geri süpürme, sabit frekans
(4)Süpürme frekansıZamanlar:1 ila 32767
(5)Süpürme frekansıZaman:sabit frekans/ single 1-3600mins, tarama frekansı eğrileri görüntülenebilir.
(7)Maks. Alan sayısıHız: 1,6 m / sn
(8)Maks. Alan sayısıDeplasman: 25 mmp-p (yüksüz), çift tepe
(9)Etki Bozukluğuyerleştirme: 25mm
(10)Hareketli Bobin Ağırlığı: 3.0kg
(11)Titreşim Dalgası: sinüs, rastgele, şok, kontrol spektrumları, dalga, sinyal dinamik aralığı görüntülenebilir
(12)Hareketli Bobinin Çapı:Φ150 mm
(13) Titreşim Sistemi Dboyut: W950xH650xD800 mm
(14) Titreşim Sistemiağırlık: 750kg
2 Titreşim Bileşen Detayları

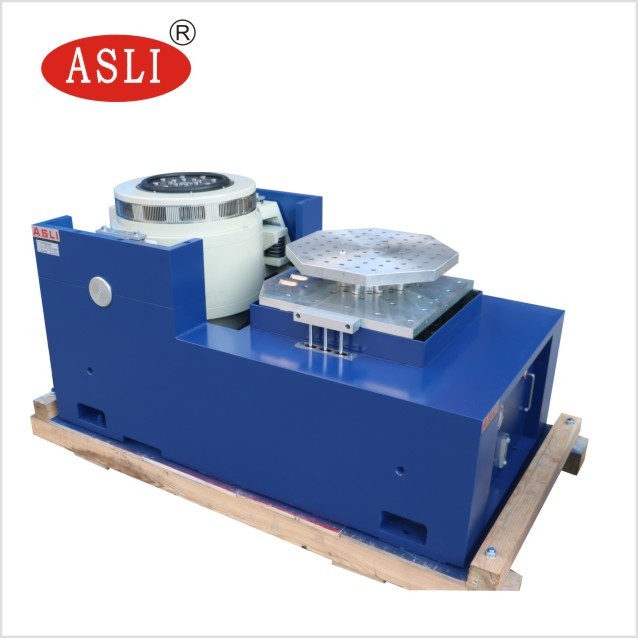

(1) Titreşim Jeneratörü 1 set
(2) Titreşim Kontrolörü 1 set
(3) Haberleşme Bağlantı Odası 1 set
(4) DA-3 Güç Amplifikatörü 1 set
(5) Uyarma Gücü 1 adet
(6) Sürücü Yazılımı 1 set
(7) Soğutma Sistemi 1 set
(8) Renkli Yazıcı 1 set
(9) İvme Sensörü (çıkış hattı dahil) 1 adet
2-4-2 Kontrol Yazılımı Spesifikasyonu
2-4-2-1 Sinüzoidal Dalga
(1) Kontrol Modu: sinüzoidal dalga formu kontrol yazılımı
(2) Frekans Aralığı: 1.0 - 5000hz (1.0 - 12000hz isteğe bağlıdır)
(3) Kontrol Dinamik Aralığı: 100dB
(4) Kapalı Döngü Süresi: 10ms
(5) Kontrol Doğruluğu: ± 1dB
(6) Frekans Çözünürlüğü:% 0.01
(7) Süpürme Hızı: 0 ila 6000 hz / s doğrusal süpürme;logaritmik tarama0 ila 6000 hz / sn
(8) Dalga Bozulması: <% 0,3
2-4-2-2 Rastgele Dalga
(1) Kontrol Modu: PSD
(2) Frekans Aralığı: DC - 4800Hz, (DC - 11000Hz isteğe bağlıdır)
(3) Çözünürlük: Maks. 1600 satır
(4) Kontrol Dinamik Aralığı: 90dB
(5) Kapalı Döngü Süresi: tipik olarak 100ms
(6) Kontrol Doğruluğu: ± 1dB
2-4-2-3 Şok Dalgası
(1) Kontrol Modu: dalga formu kontrol edilebilir
(2) Şok Modu: yarım sinüs dalgası, testere dişi dalgası, üçgen dalga, dikdörtgen dalga, yamuk dalga
(3) Frekans Aralığı: DCto22000Hz
(4) Çerçeve: Maks. 32K
(5) Süre Süresi: 0.5-3000ms
(6) Telafi Modu: Ön darbe, darbe sonrası, darbe öncesi / sonrası
4. Garanti: bir yıl ücretsiz garanti, ömür boyu bakım.
5. Satış sonrası hizmet:Çağrı aldıktan sonra 2 saat içinde geri bildirim.
6. Hizmet:OEM hizmeti, Tasarım hizmeti, Alıcı etikel servis.
