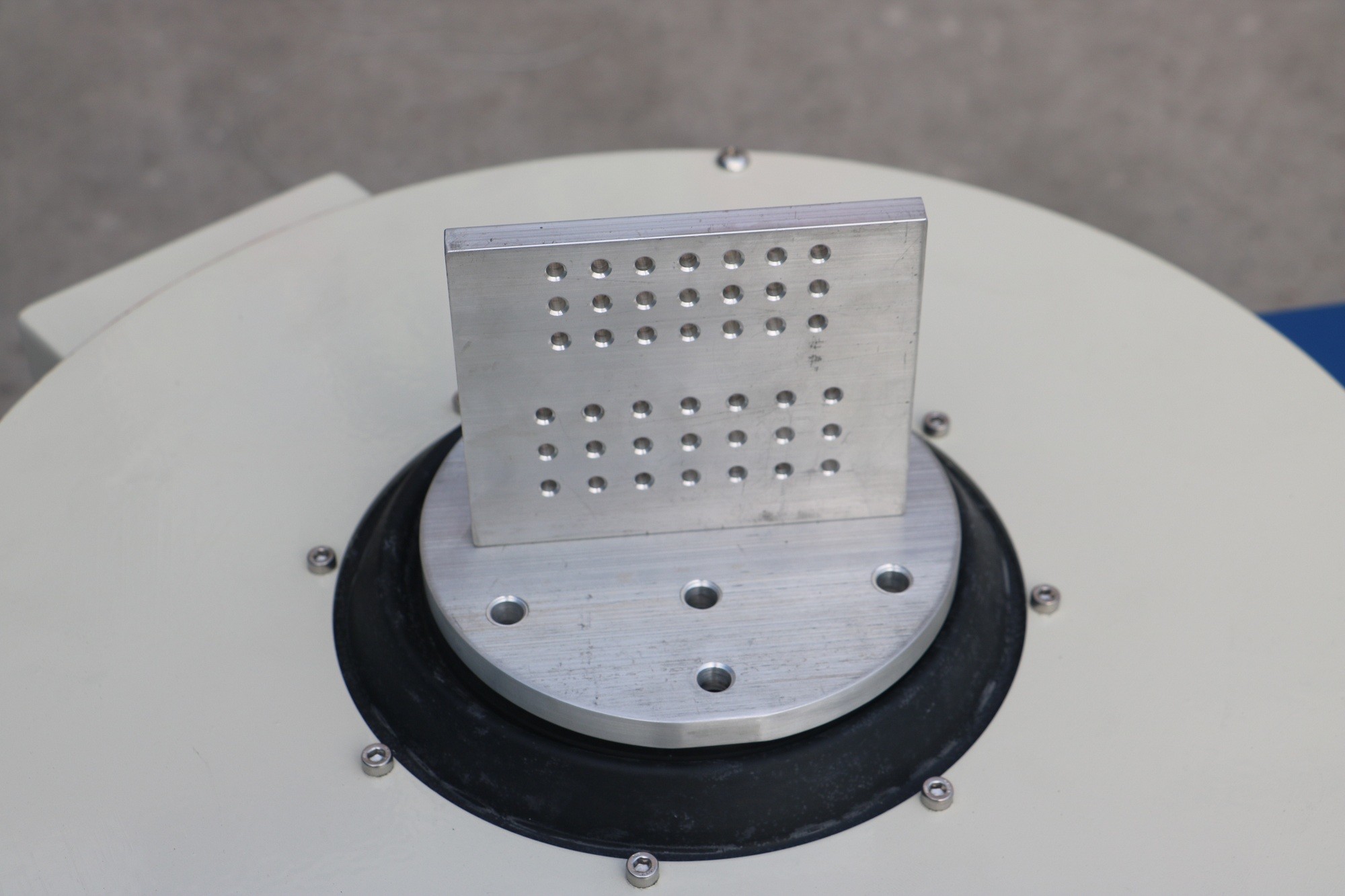

Müşteri Ürün Kalitesi İçin Özel Fikstür ile Laboratuar Testi İçin Dikey Titreşim Çalkalayıcı
Titreşim test sistemi için, lütfen aşağıya hazırlayın ve sorgunuzu gönderin, size uygun modeli önermek için yardımcı olacağız
Örnek Açıklama
Numune Test Kütlesi
Numune Boyutları
Varsa profili test edin
Maksimum test ivmesi
X, Y, Z yön testi veya sadece Z yönü testi
Ekrandaki model özellikleri
| Sistem Özellikleri | |||
| Sistem Modeli: | ES- 3 | ||
| Frekans aralığı: | 3 ~ 3500 | ||
| Anma Gücü | Sinüs N | 3000 | |
| Rastgele N | 3000 | ||
| Şok N | 6000 | ||
| Maksimum Acc. | sinüs (m / s2) | 1000 | |
| Rastgele (m / s2 rms) | 1000 | ||
| Şok (m / s2) | 2000 | ||
| Maksimum Vel. | sinüs (m / s2) | 1.6 | |
| Şok (m / s2) | 1.6 | ||
| Maksimum Disp. | Maksimum Seyahat mm (pp) |
25 | |
| Hareketli Bobin | 3,5 kg | ||
| Hareketli bobinin boyutu | Dia 230mm | ||
| Azami yük: | 100kgs | ||
Diğer mevcut etiket titreşim çalkalayıcı seçimleri
| Modeli |
Anma Sinüs Kuvvet (N) |
Rastgele Derecelendirilmiş Kuvvet (N) |
Sıklık Aralık (Hz) |
Anma İvme (m / s2) | Anma Hızı (m / s) |
Anma deplasman (pp) mm |
Maks. Alan sayısıYükleme (Kg) | hareketli bobin (Kg) |
Boyutu Hareketli bobin (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | 50150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | 50150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | 50150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20.000 | 20.000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 litre | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100.000 | 100.000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | 870 |
Rastgele test için titreşim örneği
Özellikleri:
1. Daha yüksek kademeli eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
2. İki manyetik devre, manyetik akı kaçağı düşük, kompakt yapı ve rasyonel.
3. Rocker Rod makaralı rulmanlar düz ve ithal odaklı kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.
4. Hormon kullanımına adanmış muylu izolasyon temeli, mobil kolaylık kurulumu.
5. İleri teknoloji, yüksek güvenilirliğin dinamik çemberini sağlamak için sistemin etrafında hareket eder.
6. Yeni kanal tasarımı ve soğutma etkisini artırın.
7. Statik sertlik, yatak küçük balonunun dinamik sertliği, titreşim tablası kapasitesinin artırılması, düşük frekans performansını iyileştirir.
Yatay Titreşim Tablosunun Teknik Parametreleri (X, Y eksen testi)

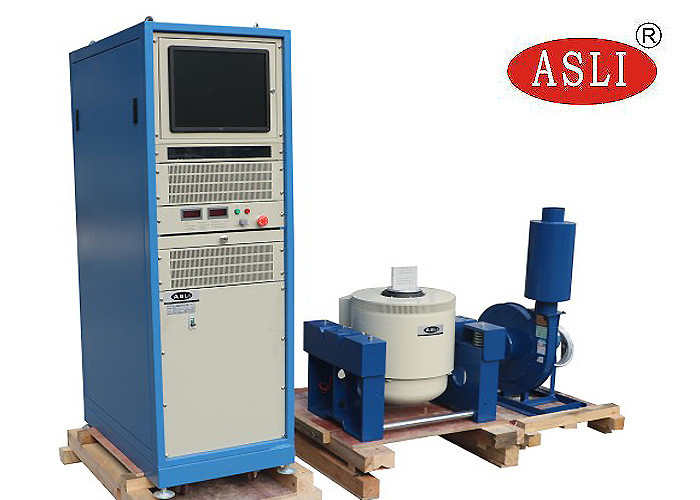

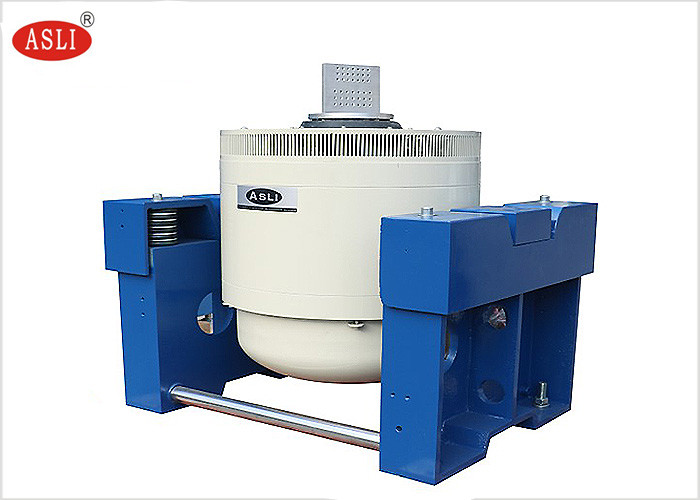

Referans için resimler:
Daha fazla referans:
