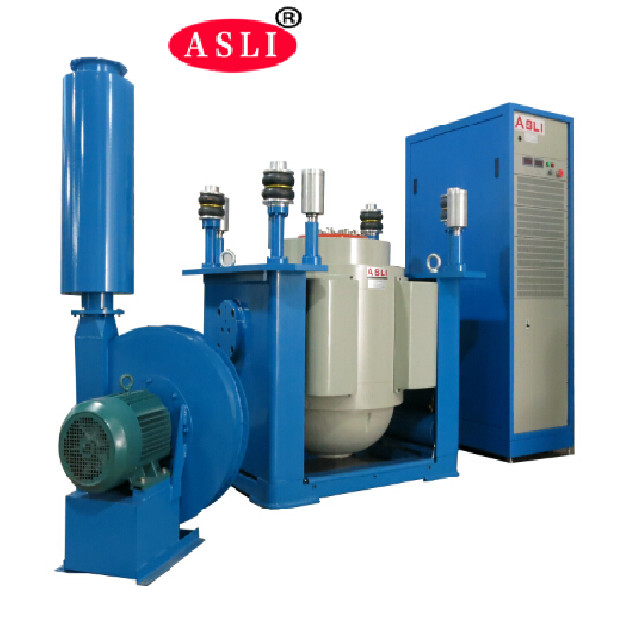

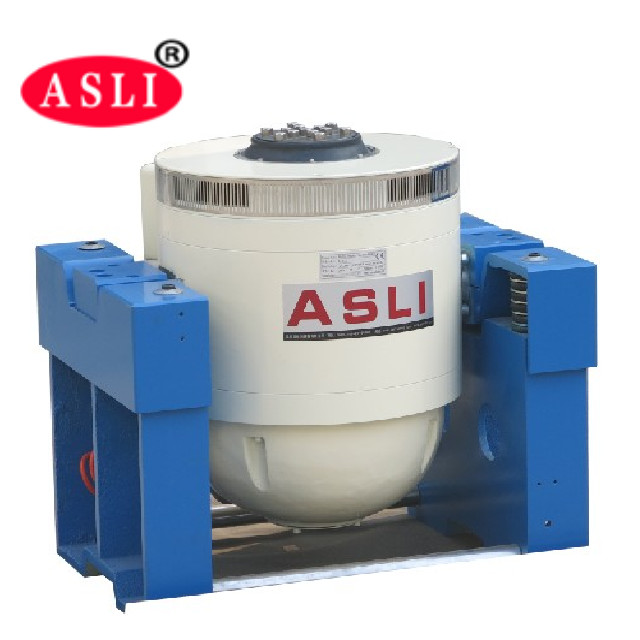

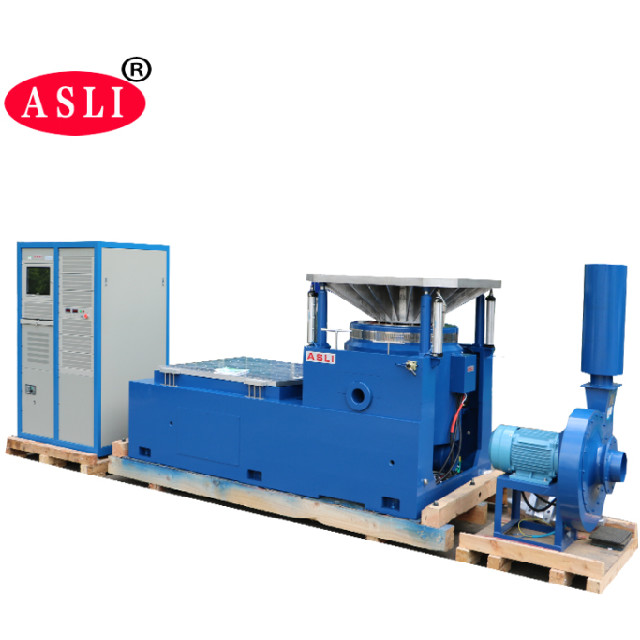

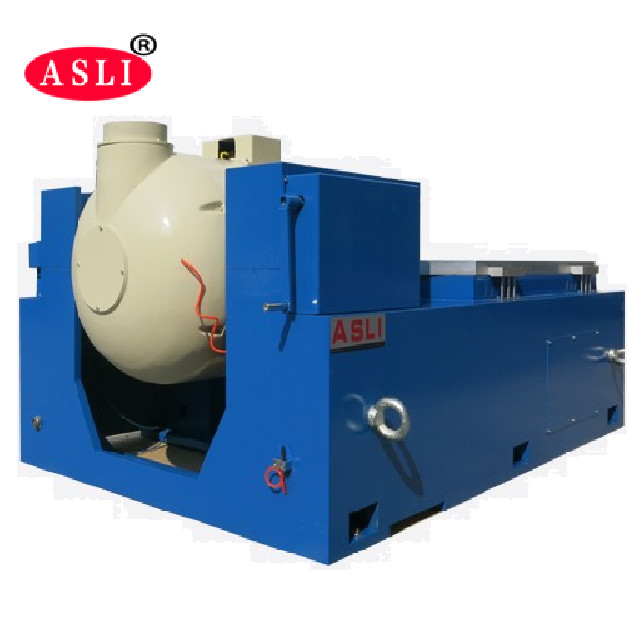

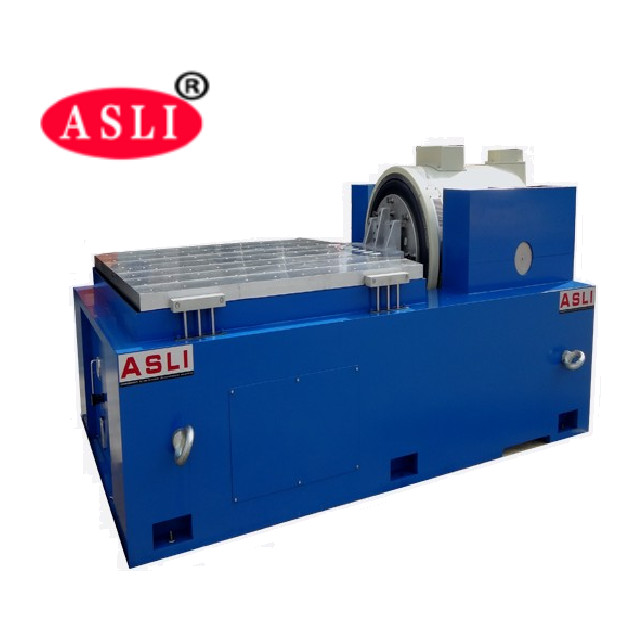

Yatay sinüs rastgele zorlanmış Titreşim Test ekipmanı Elektromanyetik tip
1. Elektromanyetik tip dikey / yatay sinüs radom kuvveti titreşim makinesi Uygulama:
Laboratuvar için elektrodinamik çalkalayıcı ve titreşim test ekipmanı yaygın olarak milli savunmada kullanılan, silahlar, havacılık, havacılık, iletişim,elektronik, elektriksel aletleri iletişim, ev aletleri ve diğer alanlar.
2. Elektromanyetik tip dikey / yatay sinüs radom kuvveti titreşim makinesi Özellikleri :
1. Daha yüksek kademeli eksenel rezonans frekansı ile iyi tasarlanmış dinamik daire iskeleti.
2. İki manyetik devre, manyetik akı kaçağı düşük, kompakt yapı ve rasyonel.
3. Rocker Rod makaralı rulmanlar düz ve ithal odaklı kompozit gövde rijitliği yönelimi, eksantrik yük kapasitesi.
4.Hormon kullanımına adanmış muylu izolasyon temeli, mobil kolaylık kurulumu.
5. İleri teknoloji, yüksek güvenilirliğin dinamik çemberini sağlamak için sistemin etrafında hareket eder.
6. Yeni kanal tasarımı ve soğutma etkisini artırın.
7. Statik sertlik, küçük balon yatağının dinamik sertliği, titreşim tablası yatağının kaldırılması kapasite
3. Elektromanyetik tip dikey / yatay sinüs radom kuvveti titreşim makinesi Teknik parametreler:
| Modeli |
Anma Sinüs Güç (N) |
Oy Rastgele Güç (N) |
Sıklık Aralık (Hz) |
Oy Hızlanma (Hanım2) |
Oy Hız (m / s) |
Oy Değiştirme (pp) mm |
Maks. Alan sayısı Yükleniyor (Kilogram) |
hareketli bobin (Kilogram) |
Boyut nın-nin Hareketli bobin (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | 50150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | 50150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20.000 | 20.000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
......
ES-6 Elektro dinamik titreşim çalkalayıcı
1. Parametreler
(1) Anma Kuvveti: sinüs kuvveti 6000N;rastgele kuvvet6000N;şok kuvveti 12000N;
(2) Frekans Aralığı: 3Hz - 3500Hz, Fixed frekans, ileri geri süpürme, sinüs, rastgele, şok
(3)Süpürme frekansı Modu: doğrusal, logaritmik, ileri geri süpürme, sabit frekans
(4)Süpürme frekansı Zamanlar: 1 ila 32767
(5)Süpürme frekansı Zaman: sabit frekans/ single 1-3600mins, tarama frekansı eğrileri görüntülenebilir.
(7)Maks. Alan sayısıHız: 1,6 m / sn
(8)Maks. Alan sayısıDeplasman: 25 mmp-p (yüksüz), çift tepe
(9)Etki Bozukluğuyerleştirme: 25mm
(10)Hareketli Bobin Ağırlığı: 6.5kg
(11)Titreşim Dalgası: sinüs, rastgele, şok, kontrol spektrumları, dalga, sinyal dinamik aralığı görüntülenebilir
(12)Hareketli Bobinin Çapı: Φ230 mm
(13) Titreşim Sistemi Dboyut: W950xH650xD800 mm
(14) Titreşim Sistemi ağırlık: 750kg
2 Titreşim Bileşen Detayları
(1) Titreşim Jeneratörü 1 set
(2) Titreşim Kontrolörü 1 set
(3) Haberleşme Bağlantı Odası 1 set
(4) DA-6 Güç Amplifikatörü 1 set
(5) Uyarma Gücü 1 adet
(6) Sürücü Yazılımı 1 set
(7) Soğutma Sistemi 1 set
(8) Renkli Yazıcı 1 set
(9) İvme Sensörü (çıkış hattı dahil) 1 adet
2-4-2 Kontrol Yazılımı Spesifikasyonu
2-4-2-1 Sinüzoidal Dalga
(1) Kontrol Modu: sinüzoidal dalga formu kontrol yazılımı
(2) Frekans Aralığı: 1.0 - 5000hz (1.0 - 12000hz isteğe bağlıdır)
(3) Kontrol Dinamik Aralığı: 100dB
(4) Kapalı Döngü Süresi: 10ms
(5) Kontrol Doğruluğu: ± 1dB
(6) Frekans Çözünürlüğü:% 0.01
(7) Süpürme Hızı: 0 ila 6000 hz / s doğrusal süpürme; logaritmik tarama 0 ila 6000 hz / sn
(8) Dalga Bozulması: <% 0,3
2-4-2-2 Rastgele Dalga
(1) Kontrol Modu: PSD
(2) Frekans Aralığı: DC - 4800Hz, (DC - 11000Hz isteğe bağlıdır)
(3) Çözünürlük: Maks. 1600 satır
(4) Kontrol Dinamik Aralığı: 90dB
(5) Kapalı Döngü Süresi: tipik olarak 100ms
(6) Kontrol Doğruluğu: ± 1dB
2-4-2-3 Şok Dalgası
(1) Kontrol Modu: dalga formu kontrol edilebilir
(2) Şok Modu: yarım sinüs dalgası, testere dişi dalgası, üçgen dalga, dikdörtgen dalga, yamuk dalga
(3) Frekans Aralığı: DCto22000Hz
(4) Çerçeve: Maks. 32K
(5) Süre Süresi: 0.5-3000ms
(6) Telafi Modu: Ön darbe, darbe sonrası, darbe öncesi / sonrası
4. Garanti: bir yıl ücretsiz garanti, ömür boyu bakım.
5. Satış sonrası hizmet: Çağrı aldıktan sonra 2 saat içinde geri bildirim.
6. Hizmet:OEM hizmeti, Tasarım hizmeti, Alıcı etikel servis.
ASLi (Çin) Test Equipment Co., Ltd uzun bir geçmişe sahiptir test ekipmanları, geçtiğimiz 10 yılda iklimlendirme odaları, simülasyon çevre test cihazları ve Mekanik test cihazları üretimine adadık.
ASLi ana ürünleri: Çevre odaları, sıcaklık (nem) odası, PCT / Hast odası (Yüksek derecede hızlandırılmış stres testi odası), ESS odası, Yürüme stabilitesi odası, Vakumlu fırın, titreşim test cihazı, mekanik şok test cihazı, çevresel kombine titreşim odası, vb.
