ES-6 titreşim test ekipmanı.pdf

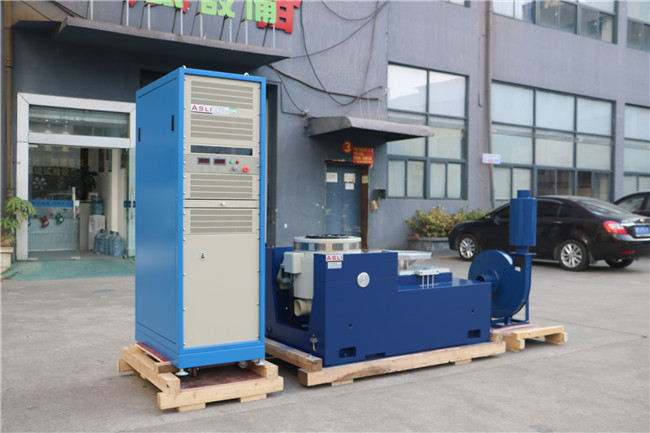

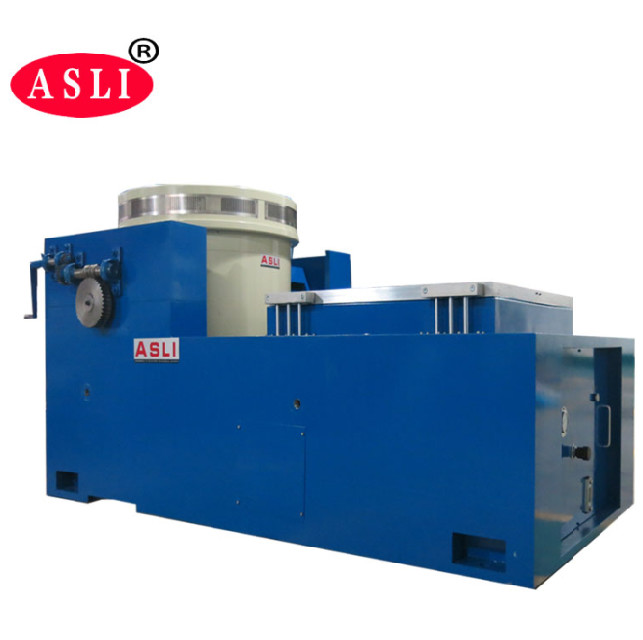

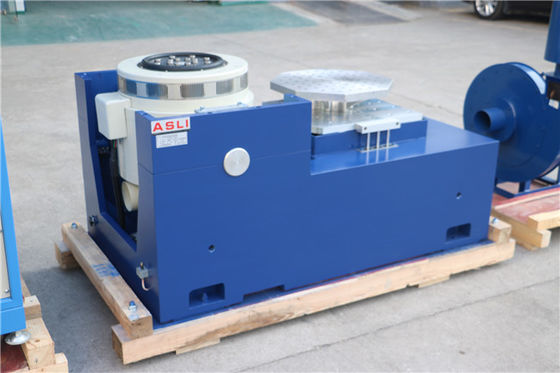

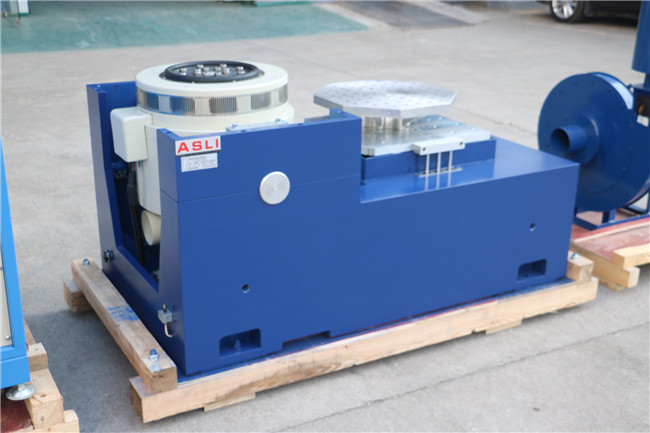

Sinüs Süpürme, Yarım Sinüs Şok ve Rastgele Titreşim Testi için Elektrodinamik Titreşim Sarsıcı
Sarsma tablası konfigürasyonu:
DC'den 3 kHz'e kadar titreşim sarsıcı kontrol frekans aralığıHz ve yüksek ivmeli şok testlerinin yanı sıra sinüzoidal, rastgele ve geçici uyarımlarla test için uygundur.

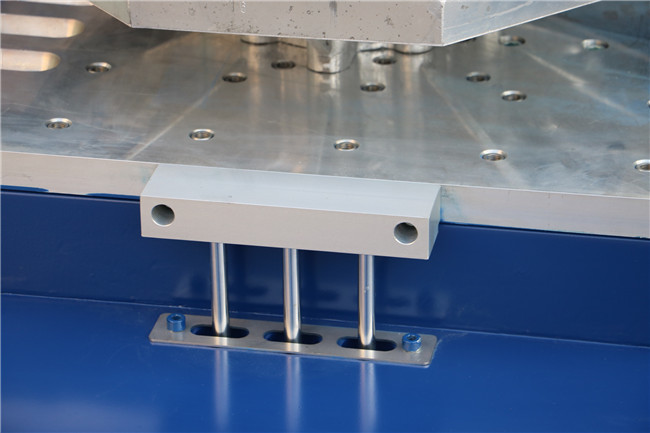

Değiştirilebilir ve hafif armatürler – aynı sarsıcının, test altındaki cihazın boyutuna göre montaj yüzeyini ayarlamak için farklı armatürlerle donatılabilmesi nedeniyle ekonomik olarak uyarlanabilirliği artırır.
Uygulama
Yüksek Frekanslı Titreşim Sarsıcı, 'çift manyetik devre yapısı', 'kendi kendine üretilen iskelet hareket daireleri', 'Hava Yolu Desteği' ve 'makaralı rulmanlar ve lineer kılavuzluk', 'pivot izolasyonu' gelişmiş modern teknolojisi ve özel teknolojisi benimsemiştir, X, Y, Z üç eksenli sinüzoidal titreşim testinde ve geniş bant rastgele titreşim testlerinde tamamlanabilir, klasik (yarım - sinüs) darbesi ve şok tepki spektrumu testi ile tamamlanacaktır. Ulusal savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli cihazlar, iletişim, ev aletleri ve diğer alanlarda yaygın olarak kullanılmaktadır.
(1) Nominal Kuvvet: sinüs kuvveti 6000N; rastgele kuvvet 6000N; şok kuvveti 12000N;
(2) Frekans Aralığı: 5Hz - 3500Hz, Sabit frekans, ileri geri süpürme, sinüs, rastgele, şok
(3) Süpürme Frekansı Modu: lineer, logaritmik, ileri geri süpürme, sabit frekans
(4) Süpürme Frekansı Sayısı: 1 ila 32767
(5) Süpürme Frekansı Süresi: sabit frekans/tek 1-3600 dakika, süpürme frekansı eğrileri görüntülenebilir.
(6) Maks. İvme 1000m/s2 (yük yok)
(7) Maks. Yük 180Kg
(8) Maks. Yer Değiştirme: 25mm p-p (yük yok), çift tepe
(9) Darbe Yer Değiştirme: 25 mm
(10) Hareketli Bobinin Ağırlığı: 6,5kg
(11) Titreşim Yönleri: dikey
(12) Titreşim Dalgası: sinüs, rastgele, şok
(13) Hareketli Bobinin Çapı: Φ230 mm
(14) Titreşim Sistemi Boyutu(mm): G850xY750xD550mm
(15) Titreşim Sistemi ağırlığı: 590kg

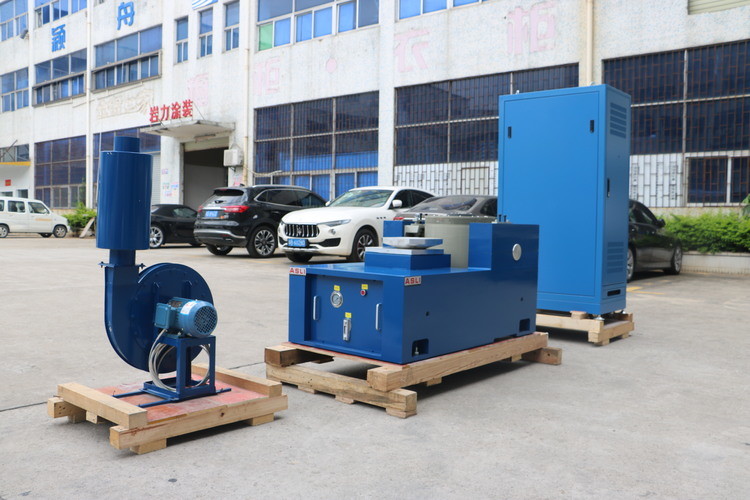

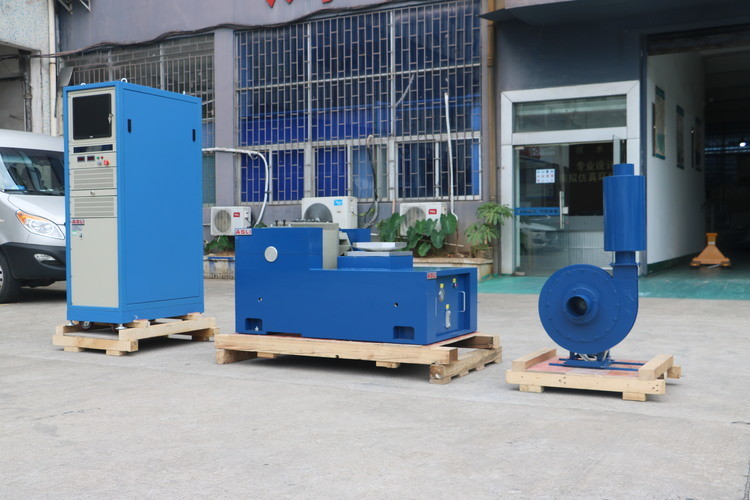

2-2 Titreşim Bileşenleri Detayları
(1) Titreşim Jeneratörü 1 set
(2) Titreşim Kontrol Cihazı 1 set
(3) İletişim Bağlantı Odası 1 set
(4) DA-6 Güç Amplifikatörü 1 set
(5) Uyarım Gücü 1 adet
(7) Sürücü Yazılımı 1 set
(8) Soğutma Sistemi 1 set
(9) Endüstriyel Bilgisayar 1 set
Teknik Parametreler:
| Adı | Otomotiv Parçaları için Paketleme Titreşim Tablası/Titreşim Tablası Test Cihazı | ||||||||
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s2) | Nominal Hız(m/s) | Nominal yer değiştirme (p-p)mm | Maks. Yükleme (Kg) | hareketli bobin (Kg) | Hareketli bobinin Boyutu (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
