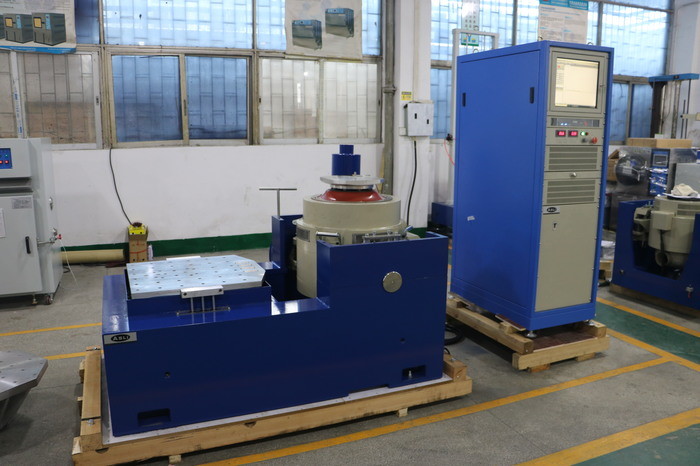

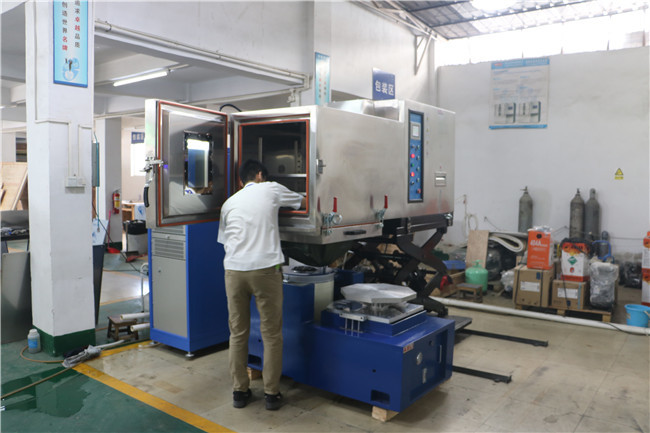

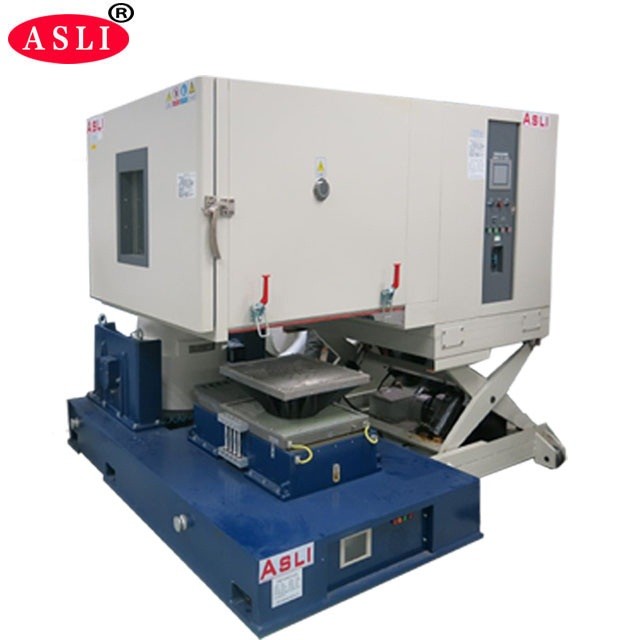

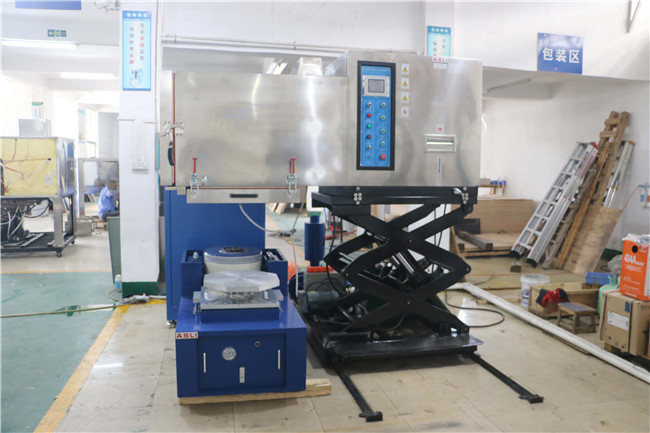

Elektronik PCB'ler için Sıcaklık Nem Kombinasyonlu Elektrodinamik Titreşim Sarsıcı Sistemi
PCB'ler için yüksek frekanslı Dikey ve Yatay Jeneratör Elektromanyetik Titreşim Sarsıcı, ürün ve paket tasarımlarının rezonans frekanslarını değerlendirmek ve dağıtım veya kullanım ortamında meydana gelen rastgele titreşimi simüle etmek için kullanılır. Makinenin kullanımı basittir hükümet, endüstri ve şirket spesifikasyonlarına uygun olarak çok çeşitli titreşim testleri gerçekleştirebilir.
1. Kompakt ve zarif tasarıma sahip test odası ve soğutma sisteminin birleşik yapısı; bağımsız konsol
2. Çalışmayı kolaylaştırmak için; orijinal soğutma kompresör ünitesi ve ana aksesuarları yurt dışından ithal edilmiştir
3. Sıcaklık nem programlarının otomatik kontrolünü sağlayabilen ithal LCD renkli dokunmatik ekran kontrolörü;
4. R232 Telekomünikasyon arayüzü ile. Müşterinin benzersiz taleplerini karşılamak için, kullanıcılar iyi soğutmanın yanı sıra farklı titreşim test tezgahı modelleri arasından seçim yapabilirler
5. Isı ve hava sızdırmazlık sistemi, bu titreşim tezgahı aynı zamanda mekanik titreşimin dikkate değer etkisine sahip olacaktır
güvenilirlik test ekipmanı, şok titreşimi
Teknik Parametreler:
| Model | THV-408(A~F) |
| İç Boyut | G600×Y850×D800(mm) |
| Dış Boyut | G850×Y1950×D2100(mm) |
| Sıcaklık Aralığı | Düşük sıcaklık:(A:25ºC; B:0ºC; C:-20ºC ; D: -40ºC; E: -60ºC; F: -70ºC) Yüksek sıcaklık:100ºC(150ºC) |
| Nem Aralığı | 20%~98%R.H.(10%-98% R.H. / 5%-98% R.H. özel bir isteğe bağlı koşuldur, Nem Alma Cihazına ihtiyaç duyar) |
|
Analitik Doğruluk / Dağıtım sıcaklık ve nem |
0.1ºC; %0,1 R.H/±2,0ºC; ±3,0% R.H. |
|
Kontrol Doğruluğu sıcaklığın ve nemin |
±0,5ºC; ±2,5% R.H. |
|
Sıcaklık Yükselme/Düşme Hız Oranı |
Sıcaklık yükselmesi yaklaşık 0,1~3,0ºC/dak / sıcaklık düşüşü yaklaşık 0,1~1,5ºC/dak; (Düşme Hız Oranı Min.1,5ºC/dak özel bir isteğe bağlı koşuldur) |
|
İç ve Dış Malzeme |
İç kutunun malzemesi SUS 304# paslanmaz çelik, dış kutunun malzemesi ise paslanmaz çelik veya BOYA KAPLI SOĞUK HADDELEME ÇELİĞİ GÖRÜN. |
| Yalıtım Malzemesi | Yüksek sıcaklığa dayanıklı, yüksek yoğunluklu, format klor, etil asetat köpük yalıtım malzemeleri |
| Soğutma Sistemi | Rüzgar soğutma veya su soğutma/tek segment kompresör(-40ºC, çift segment kompresör -70ºC) |
| Koruma Cihazları |
Sigortasız anahtar, kompresör için aşırı yük koruma anahtarı, yüksek ve alçak voltaj soğutucu koruma anahtarı, aşırı nem ve aşırı sıcaklık koruma anahtarı, sigortalar, arıza uyarı sistemi, su kısa depolama uyarı koruması |
| İsteğe Bağlı Aksesuarlar | Çalışma deliği olan iç kapı (İsteğe bağlı), Kaydedici (isteğe bağlı), Su Arıtma Cihazı, Nem Alma Cihazı |
|
Titreşim Test Ekipmanı |
Müşterinin test koşuluna göre uygun titreşim test tezgahını seçin, teknik parametreler lütfen bu katalogdaki Elektrodinamik |
| Güç | AC380V 3 faz 5 Hat, 50/60HZ |
| Adı | Ambalaj Titreşim Tablosu/Oto Parçaları için Titreşim Tablosu Test Cihazı | ||||||||
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s2) | Nominal Hız(m/s) | Nominal yer değiştirme (p-p)mm | Maks. Yükleme (Kg) | hareketli bobin (Kg) | Hareketli bobinin Boyutu (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Elektronik PCB'ler için Sıcaklık Nem Kombinasyonlu Elektrodinamik Titreşim Sarsıcı Sistemi hakkında daha fazla bilgiye ihtiyacınız varsa, lütfen benimle iletişime geçmekten çekinmeyin.
