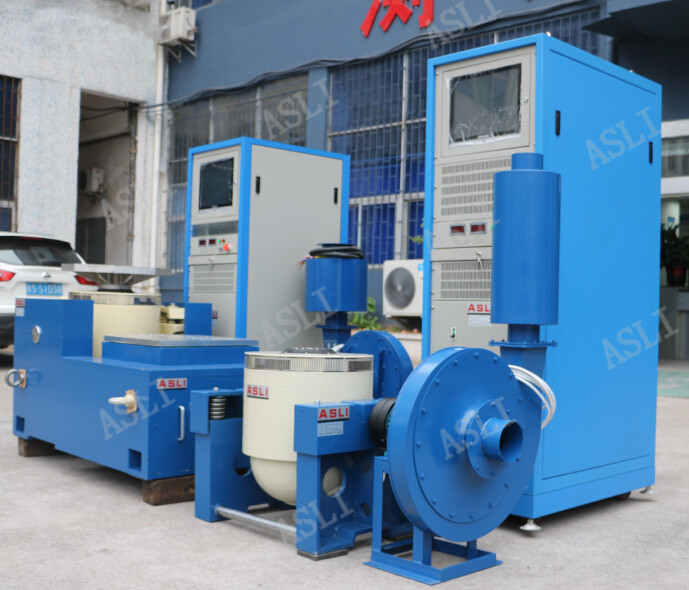

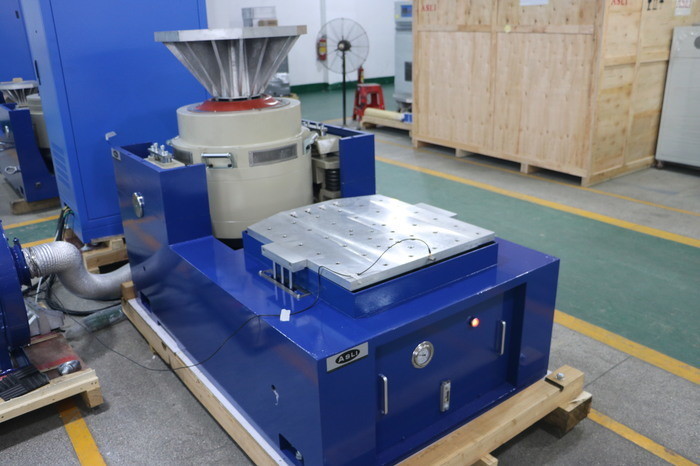

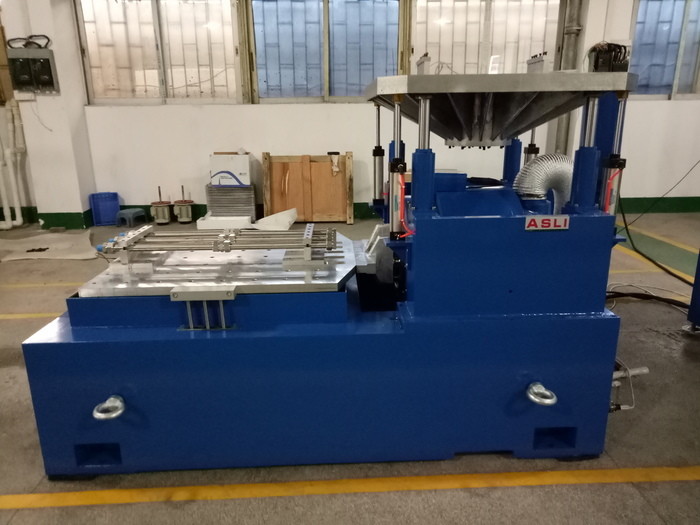

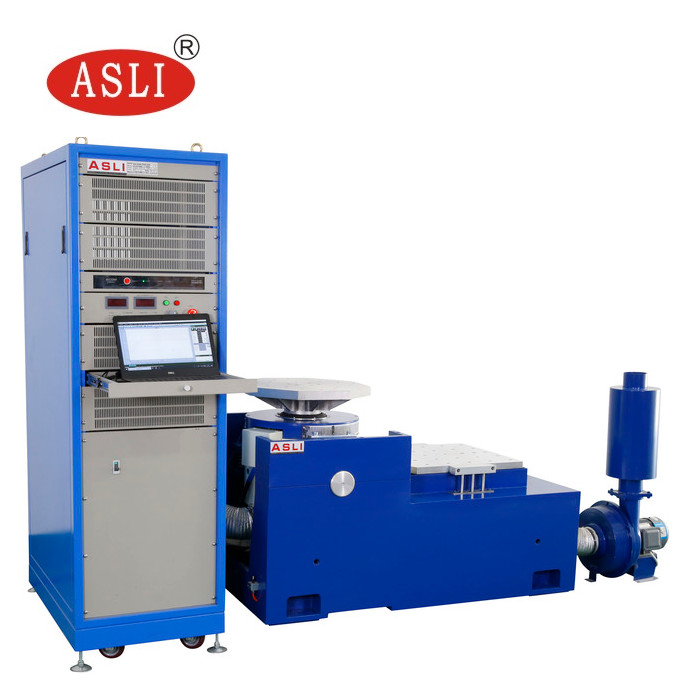

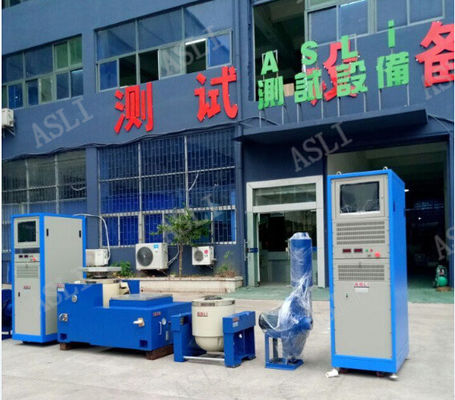

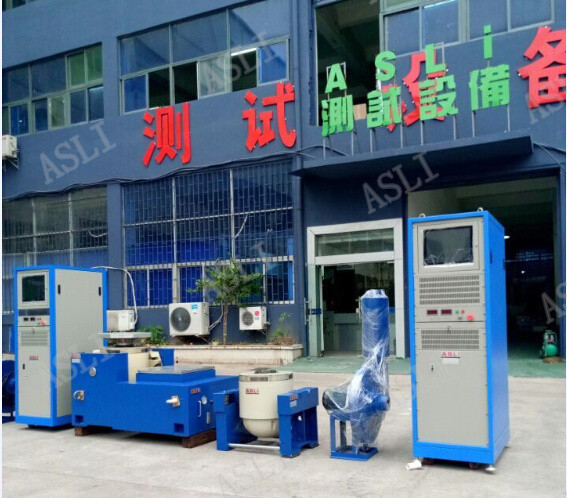

Sine ve rastgele titreşim test makinesi titreşim kontrolörü ve güç güçlendirici ile
Standartlar: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS vb.
Uygulama
Yüksek Frekanslı titreşim Shaker, "Çifte manyetik devre yapısı", "kendinden üretilen iskelet eylem çemberleri", "Hava Destek" ve "Rol rulmanları ve doğrusal rehberlik","trunnion yalıtımı" gelişmiş modern teknoloji ve özel teknoloji, X, Y, Z üç eksenli sinüzoidal titreşim testi ve geniş bant rastgele titreşim testi ile tamamlanabilir, klasik (yarım sinüs) darbeler ve şok tepkisi spektrumu testi ile tamamlanabilir.
Uygulama Endüstrileri:Otomotiv, Elektronik, Havacılık, Gemiler, Telekomünikasyon, Fotoelektronik, Enstrüman vb.
(1) İsimlendirilmiş kuvvet: sinüs kuvveti 6000N; rastgele kuvvet 6000N; darbe kuvveti 12000N;
(2) Frekans aralığı: 5Hz'den 3500Hz'e, Sabit frekans, ileri geri süpürme, sinüs, rastgele, şok
(3) Sıfırlama frekanslı mod: doğrusal, logaritmik, ileri geri süpürme, sabit frekans
(4) Sıfırlama sıklığı zamanları: 1 ila 32767
(5) Sıfırlama frekansı zamanı: sabit frekans/tek 1-3600 dakika, süpürme frekansı eğrileri görüntülenebilir.
(6) En fazla hızlanma: 1000 m/s2(yüklenmemiş)
(7) En fazla yük 180Kg
(8) En fazla yer değiştirme: 25mm p-p (yüksüz), çift zirve
(9)Düşüşme kayması: 25 mm
(10) Hareketli sarmalın ağırlığı: 6.5kg
(11) titreşim yönleri: dikey
(12) titreşim dalgası: sinüs, rastgele, şok
(13) Hareketli sarmalın çapı: Φ230 mm
(14) titreşim sistemi boyutu ((mm): W850xH750xD550mm
(15) Titreme Sistemi ağırlığı: 590kg
2-2 titreşim bileşenleri ayrıntıları
(1) titreşim jeneratörü 1 set
(2) titreşim denetleyici 1 set
(3) İletişim Bağlantısı Odası 1 seti
(4)DA-6 Güç Güçlendirici 1 set
(5) Heyecan Gücü 1 pc
(7) Sürücü yazılımı 1 set
(8) Soğutma Sistemi 1 set
(9) Endüstriyel Bilgisayar 1 set
Teknik parametreler:
| Adı | Otomobil parçaları için paket titreşim tablosu/ titreşim tablosu testörü | ||||||||
| Model | Sine kuvveti (N) | Rated Random Force (N) | Frekans aralığı (Hz) | İsimlendirilmiş Hızlandırma (m/s2) | İsimlendirilmiş Hız ((m/s) | İsimlendirilmiş hareket (p-p) mm | Maks. Yükleme (Kg) | Hareketli bobin (Kg) | Hareketli sarmalın boyutu (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
