Uygulama
Yüksek Frekanslı Titreşim Sarsıcısı, 'çift manyetik devre yapısı', 'kendi kendine oluşan iskelet hareket halkaları', 'Havadan Destek' ve 'rulmanlar ve doğrusal kılavuz', 'döner yalıtım' gelişmiş modern teknolojiyi ve özel teknolojiyi benimsemiştir, X, Y, Z üç eksenli sinüs titreşim testi ve geniş bant rastgele titreşim testlerini tamamlayabilir, klasik (yarım - sinüs) darbe ve şok tepki spektrumu testi için tamamlanabilir. Ulusal savunma, silah, havacılık, uzay, iletişim, elektronik, elektrikli ev aletleri, iletişim, ev aletleri ve diğer alanlarda yaygın olarak kullanılır.
(1) Nominal Kuvvet: sinüs kuvveti 10000N; rastgele kuvvet 10000N; şok kuvveti 20000N;
(2) Frekans Aralığı: 3Hz ila 3000Hz, Sabit frekans, ileri geri tarama, sinüs, rastgele, şok
(3) Frekans Tarama Modu: doğrusal, logaritmik, ileri geri tarama, sabit frekans
(4) Frekans Tarama Sayısı: 1 ila 32767
(5) Frekans Tarama Süresi: sabit frekans/tek 1-3600 dakika, frekans tarama eğrileri görüntülenebilir.
(6) Maks. İvme 1000m/s2 (yüksüz)
(7) Maks. Hız: 1.8/s
(8) Maks. Yer Değiştirme: 51mm p-p (yüksüz), çift tepe
(9) Darbe Yer Değiştirme: 51mm
(10) Hareketli Bobin Ağırlığı: 14kg
(12) Titreşim Dalgası: sinüs, rastgele, şok
(13) Hareketli Bobin Çapı: Φ240 mm
(14) Titreşim Sistemi Boyutu: G1060xY750xD845mm
(15) Titreşim Sistemi Ağırlığı: 960KG

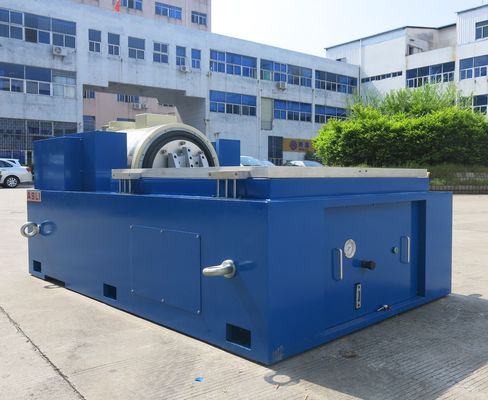

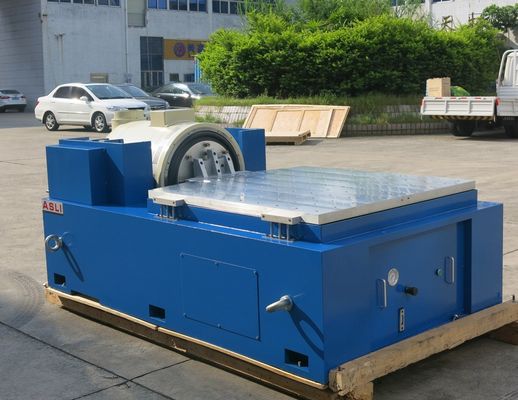

(16) 600mm*600mm dikey genişletici ve 600*600mm yatay kaydırma tablası
Teknik Parametreler:
| Ad | Otomobil Parçaları İçin Ambalaj Titreşim Tablası/Titreşim Tablası Test Cihazı | ||||||||
| Model | Nominal Sinüs Kuvveti (N) | Nominal Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal İvme (m/s2) | Nominal Hız (m/s) | Nominal Yer Değiştirme (p-p)mm | Maks. Yük (Kg) | hareketli bobin (Kg) | Hareketli Bobin Boyutu (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) Titreşim Jeneratörü 1 set
(2) Titreşim Kontrol Cihazı 1 set
(3) İletişim Bağlantı Odası 1 set
(4) DA-10 Güç Amplifikatörü 1 set
(5) Uyarma Gücü 1 adet
(7) Sürücü Yazılımı 1 set
(8) Soğutma Sistemi 1 set
(9) Endüstriyel Bilgisayar 1 set
(10) Renkli Yazıcı 1 set (Opsiyonel)
(11) İvme Sensörü (çıkış hattı dahil) 1 adet
(12) Titreşim Fikstürü 1 set (isteğe bağlı, test örneğine göre
Dijital Titreşim Kontrol Cihazı
Titreşim kontrol cihazı, şirketimizin en son tasarımıdır
uluslararası gelişmiş dağıtılmış sistem mimarisini benimseyen
ve çekirdeği TI şirketinin en son TMS320 serisi 32-bit kayan noktalı yüksek hızlı işlemcisidir.
Test raporu otomatik olarak Microsoft Word'de oluşturulur.
Test sırasında veya sonrasında, test raporu düzenlenebilir
ve ardından otomatik veya manuel olarak oluşturulabilir.
1. Daha yüksek aşamalı eksenel rezonans frekansına sahip iyi tasarlanmış dinamik halka iskeleti.
2. İki manyetik devre, düşük manyetik akı kaçağı, kompakt yapı ve rasyonel.
