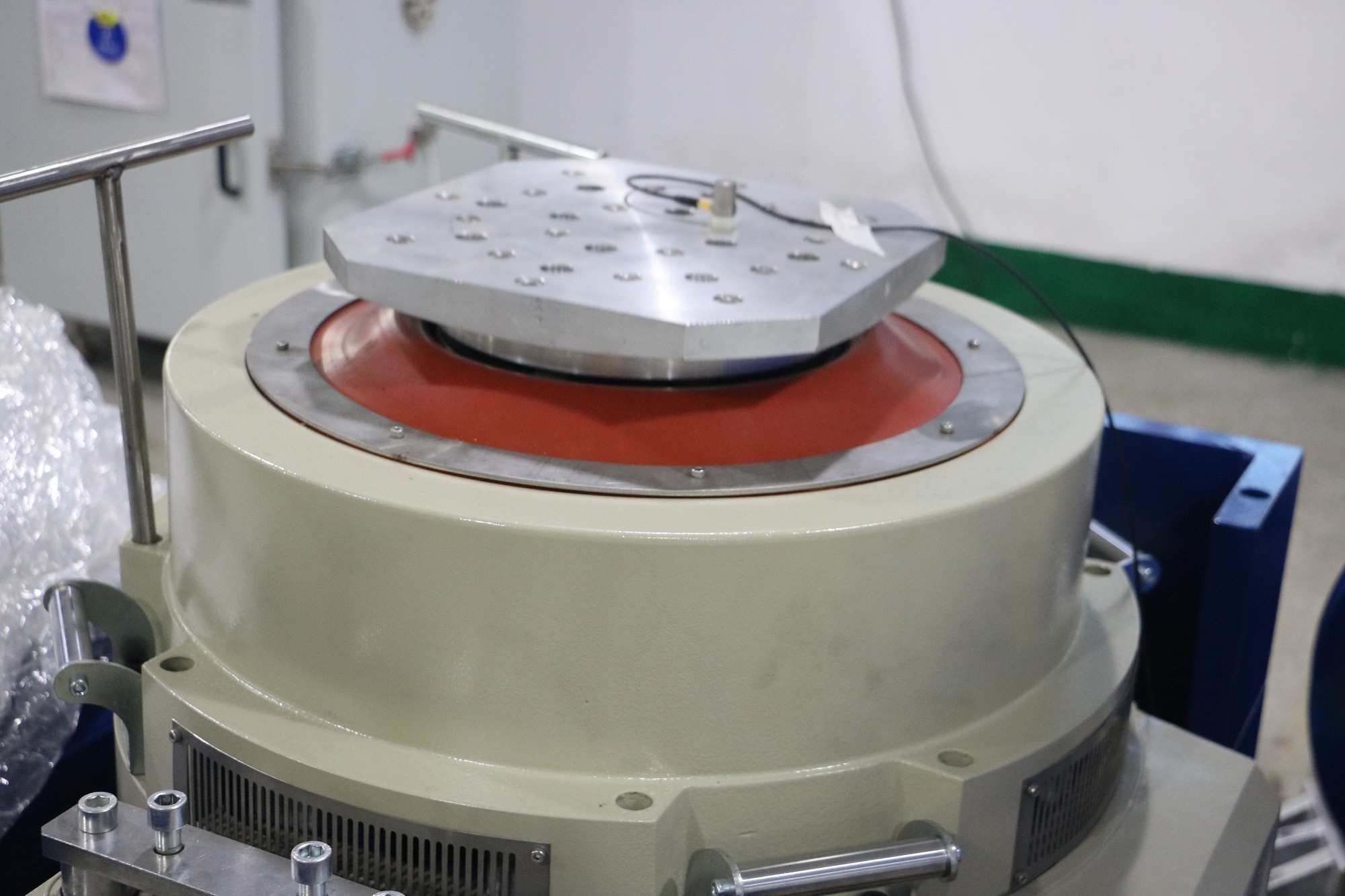

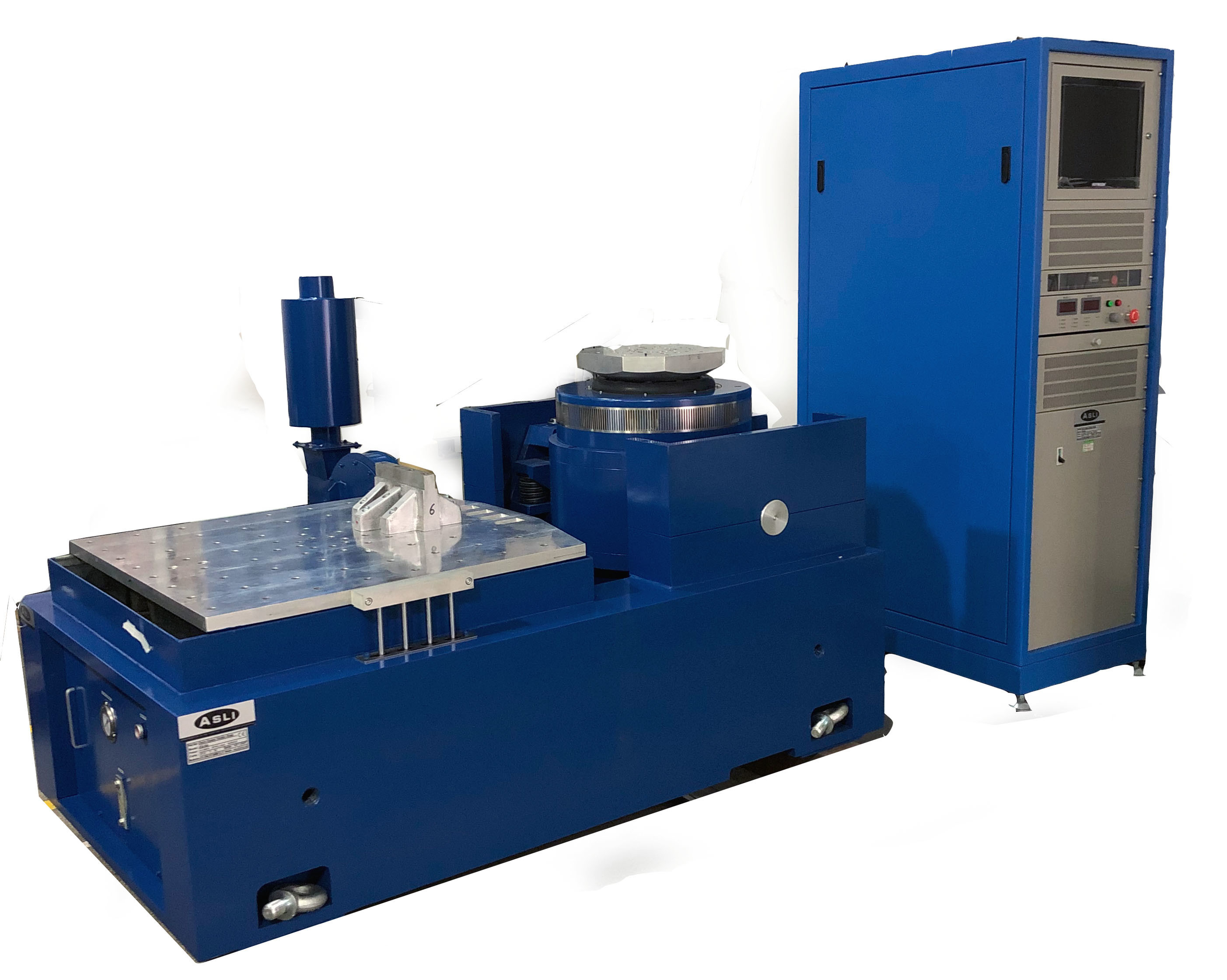

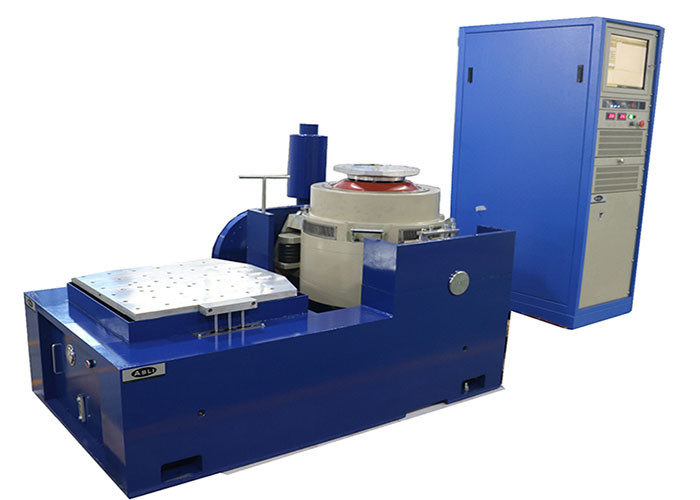

LED Ekran Cihazları Titreşim Testi için 30000N Elektrodinamik Çalkalayıcı
LED Ekran Cihazları Titreşim Testi için 30000N Elektrodinamik Çalkalayıcısavunma, havacılık, uzay, iletişim, elektronik, otomobil, ev aletleri ve diğer sektörlerde yaygın olarak kullanılmaktadır.Bu tip ekipman, erken hataları keşfetmek, fiili çalışma koşullarını ve yapı mukavemet testini simüle etmek için kullanılır, ürün uygulaması geniştir, uygulama genişliği açıktır, test etkisi dikkate değer ve güvenilirdir.Sinüs dalgası, FM, tarama, programlanabilir, frekans çarpanı, logaritma, maksimum hızlanma, genlik modülasyonu, zaman kontrolü, tam işlevli bilgisayar kontrolü, basit sabit hızlanma/sabit genlik.3 aylık test, istikrarlı performans, güvenilir kalite çalıştırmak için sürekli arıza nedeniyle ekipman.
PERFORMANS BİLGİ FORMU
| çalkalayıcı (ES-30) | ||
| Sinüs kuvveti (tepe) | 30kN | |
| Şok kuvveti (tepe) | 60 kN | |
| Frekans aralığı | 5~2,600Hz | |
| Yer değiştirme (sürekli) | 100 mm | |
| Maks.hız | 1,8 m/s | |
| Maks.Hızlanma | 75 G | |
| Armatür Çapı | 445 mm | |
| 1Aziz sıralı rezonans frekansı | 2,400Hz | |
| İzin verilen eksantrik moment | >500 Nxm | |
| armatür ağırlığı | 40 kg | |
| HE/ST vida boyutu | M10 (metrik) | |
| Eksenel titreşim izolasyon frekansı | <3 Hz | |
| Maks. Payyük | 500 kg | |
| Manyetik akı kaçağı | ≤1 mT | |
| Boyutlar (U×G×Y, ambalajsız) | 1.330x860x1.250 mm | |
| Ağırlık (paketlenmemiş) | 2.500 kg | |
| Kurulum | Kauçuk paspas (ankraj cıvataları gereklidir) | |
| Güç Amplifikatörü | ||
| Amplifikatör çıkışı | 30 kVA | |
| SNR | >65 dB | |
| Nominal çıkış voltajı | 120 Vrms | |
| Amplifikatör verimliliği | > 90% | |
| Boyutlar (U×G×Y, ambalajsız) | 800x900x2,100 mm | |
| Ağırlık (paketlenmemiş) | 500 kg | |
| Üfleyici (Model# PDÖ-W30) | ||
| Hava hacmi | 0.46 m3/s | |
| Güç | 7,5 kW | |
| Hava kanalı çapı | 200 mm | |
| Hava basıncı | 8.8kPa | |
| Kurulum | Tavana bağlanabilir (iki 90 dereceye kadar viraj), maksimum 20' çalışma | |

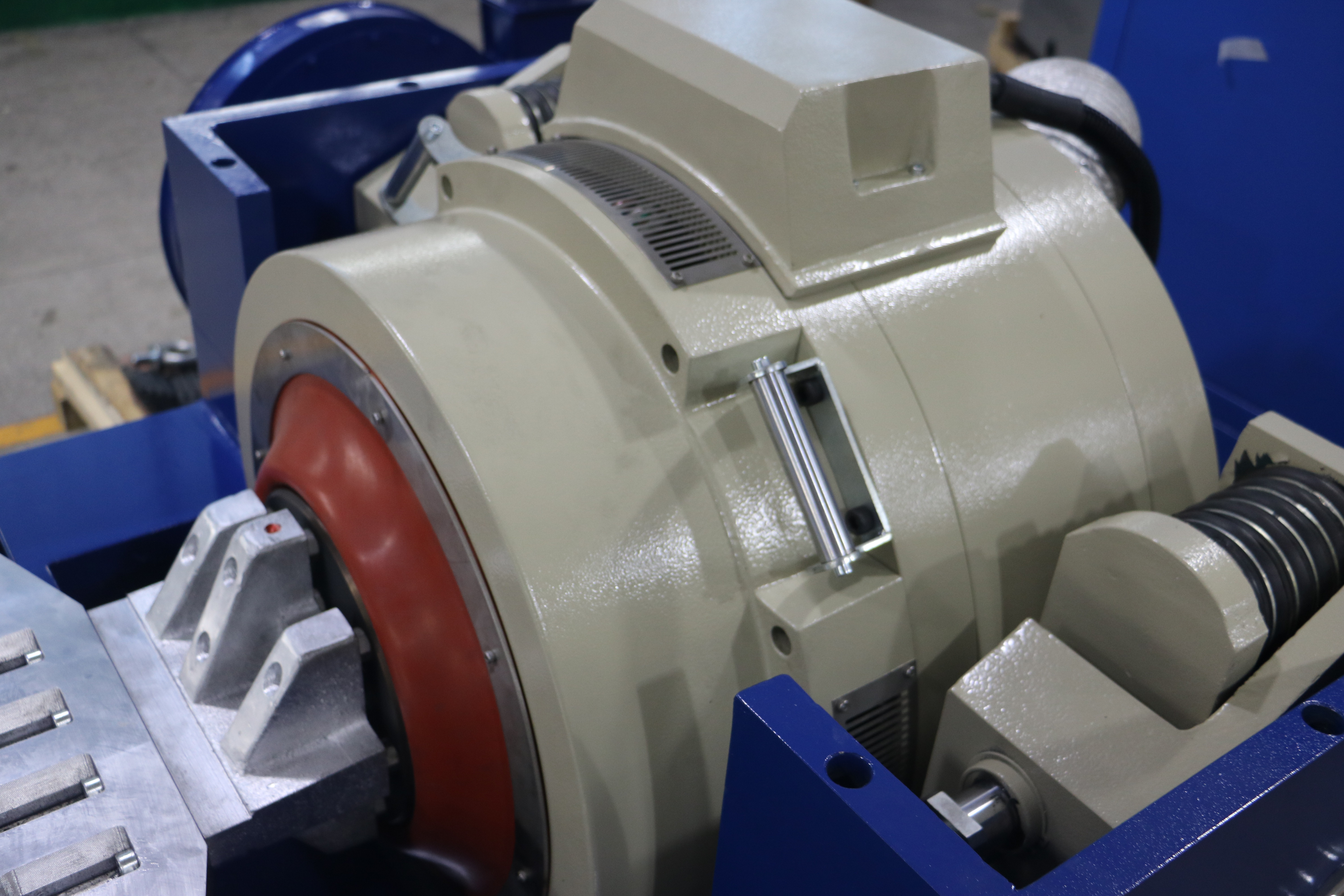

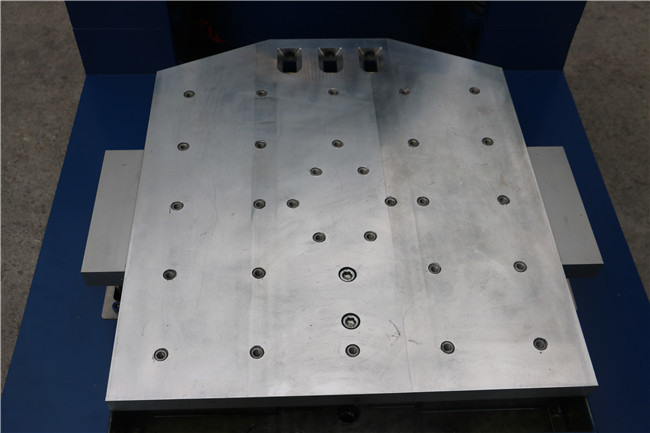

| Yatay Kaydırmalı Tabla | ||
| Boyutlar | 600x600 mm | |
| Kalınlık | 45 mm | |
| Sıklık bentaklit | 2.000 Hz | |
| etkili meşek | 54 kg | |
|
Not: 1. Daha iyi tekdüzelik için yüksek basınçlı yağ filmi yatağı kullanılır. |
||
| Titreşim Kontrolör ve ivmeölçer | ||
| Titreşim Kontrol Cihazı | Titreşim Kontrol Cihazı Sinüs, Rastgele, Şok ve Kendi Kendine Kalibrasyon ile. | |
| ivmeölçer | 100mV/g, Aralık: 50g, Çalışma Frekansı: 1-10kHz, Ağırlık: 11gram, 10ft düşük gürültülü kablo ile | |
| Desteklenen diğer işlevler/aksesuarlar | ||
| Çevre odaları | Desteklenen | |
| Mobil cihazlar | özelleştirilebilir | |
| Yalıtım levhaları | özelleştirilebilir | |
| Fikstür | özelleştirilebilir | |
| Sistemin çalışma ortamı | ||
| Sıcaklık aralığı | 0-40 ℃ | |
| Nem aralığı | 0~%90, yoğunlaşma yok | |
| Güç Gereksinimleri | 380V/3ph/50Hz, 40kVA | |
| sıkıştırılmış hava basıncı | 0,6 Mpa | |
Şartname
| isim | Otomobil Aküsü EN50604 IEC62133 UN38.3 Laboratuvar testleri için Titreşim Test Tezgahı | ||||||||
| modeli | Nominal Sinüs Kuvveti (N) | Anma Rastgele Kuvvet (N) | Frekans Aralığı (Hz) | Nominal Hızlanma (m/s2) | Anma Hızı (m/s) | Nominal yer değiştirme (pp) mm | Maks.Yükleme (Kg) | hareketli bobin (Kg) | Hareketli bobin boyutu (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
