Yüksek Frekanslı Titreşim Test Makinesi Titreşim Şok Test Ekipmanı Sarsıcı
Titreşim test sistemi için lütfen aşağıdakileri hazırlayın ve sorgunuzu gönderin, size uygun modeli tavsiye etmenize yardımcı olacağız
Numune Açıklaması
Numune Test Kütlesi
Numune Boyutları
Test profili (varsa)
Maksimum test ivmesi
X,Y,Z yönlü test veya sadece Z yönlü test
Ekrandaki Model özellikleri
| Sistem Özellikleri | |||
| Sistem Modeli: | ES- 3 | ||
| Frekans Aralığı: | 3~3500 | ||
| Nominal Kuvvet | Sinüs N | 3000 | |
| Rastgele N | 3000 | ||
| Şok N | 6000 | ||
| Maksimum İvme. | sinüs (m/s2) | 1000 | |
| Rastgele (m/s2 rms) | 1000 | ||
| Şok (m/s2) | 2000 | ||
| Maksimum Hız. | sinüs (m/s2) | 1.6 | |
| Şok (m/s2) | 1.6 | ||
| Maksimum Yer Değiştirme. | Maksimum Seyahat mm (p-p) |
25 | |
| Hareketli Bobin | 3.5kgs | ||
| Hareketli bobin boyutu | Çap 230mm | ||
| Maksimum Yük: | 100kgs | ||
Diğer mevcut titreşim sarsıcı seçenekleri
| Model |
Nominal Sinüs Kuvvet (N) |
Nominal Rastgele Kuvvet (N) |
Frekans Aralığı (Hz) |
Nominal İvme (m/s2) | Nominal Hız (m/s) |
Nominal yer değiştirme (p-p)mm |
Maks. Yükleme (Kg) | hareketli bobin (Kg) |
Boyutu Hareketli bobin (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Rastgele test için titreşim örneği
Özellikler:
1. İyi tasarlanmış dinamik dairesel iskelet, daha yüksek aşamalı eksenel rezonans frekansı ile.
2. İki manyetik devre, düşük manyetik akı kaçağı, kompakt yapı ve rasyonel.
3. Rocker Rod makaralı rulmanlar düz ve ithal yönelimli kompozit gövde sertliği yönelimi, eksantrik yük kapasitesi.
4. Hormon kullanımı için özel olarak tasarlanmış trunnion izolasyon temeli, mobil kolaylık kurulumu.
5. Dinamik dairenin yüksek güvenilirliğini sağlamak için gelişmiş teknoloji hareketli sistem.
6. Yeni kanal tasarımı ve soğutma etkisini artırır.
7. Statik sertlik, rulmanın küçük balon dinamik sertliği, titreşim tablosu kapasitesini yükseltir, düşük frekans performansını iyileştirir.Yatay Titreşim Tablosunun Teknik Parametreleri (X,Y ekseni testi)
Dikey Titreşim Tablosunun Teknik Parametreleri (Z, ekseni testi):

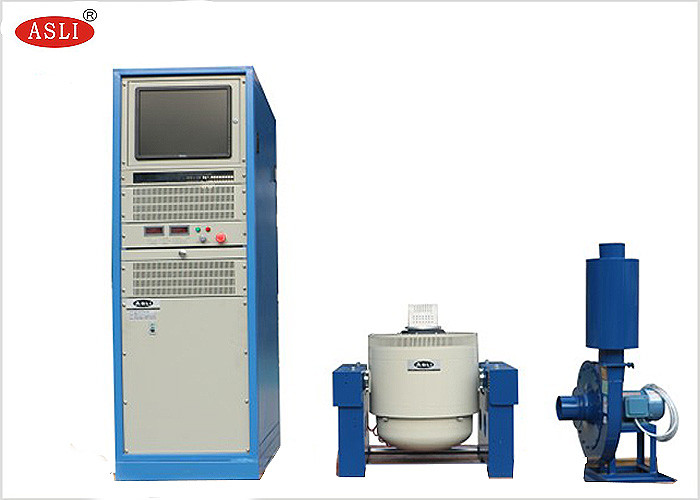

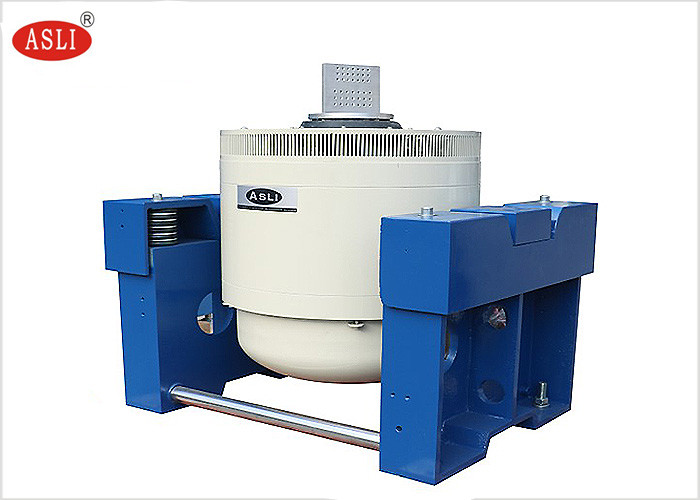

Referans için resimler:

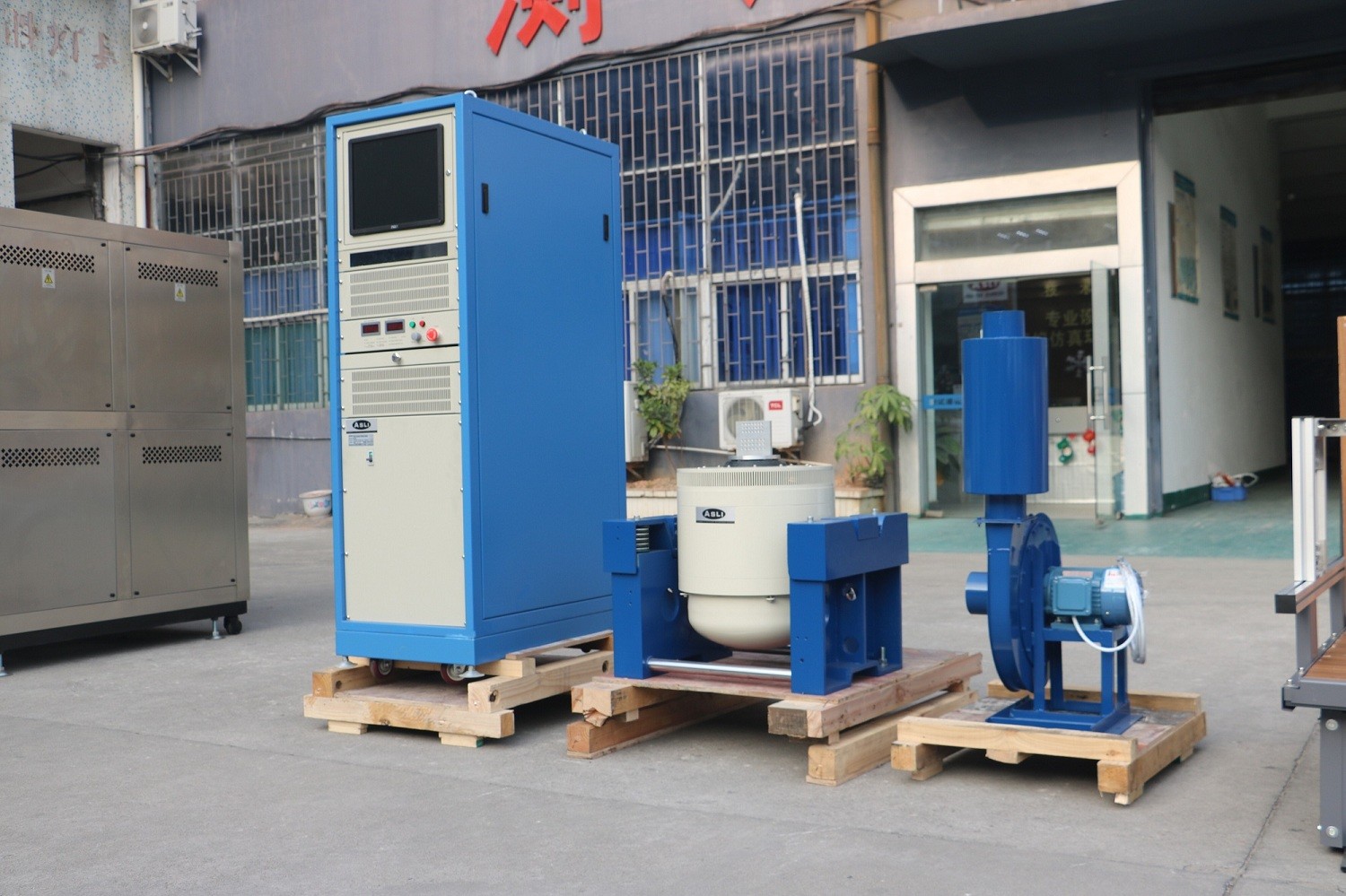

Paketleme resmi:
