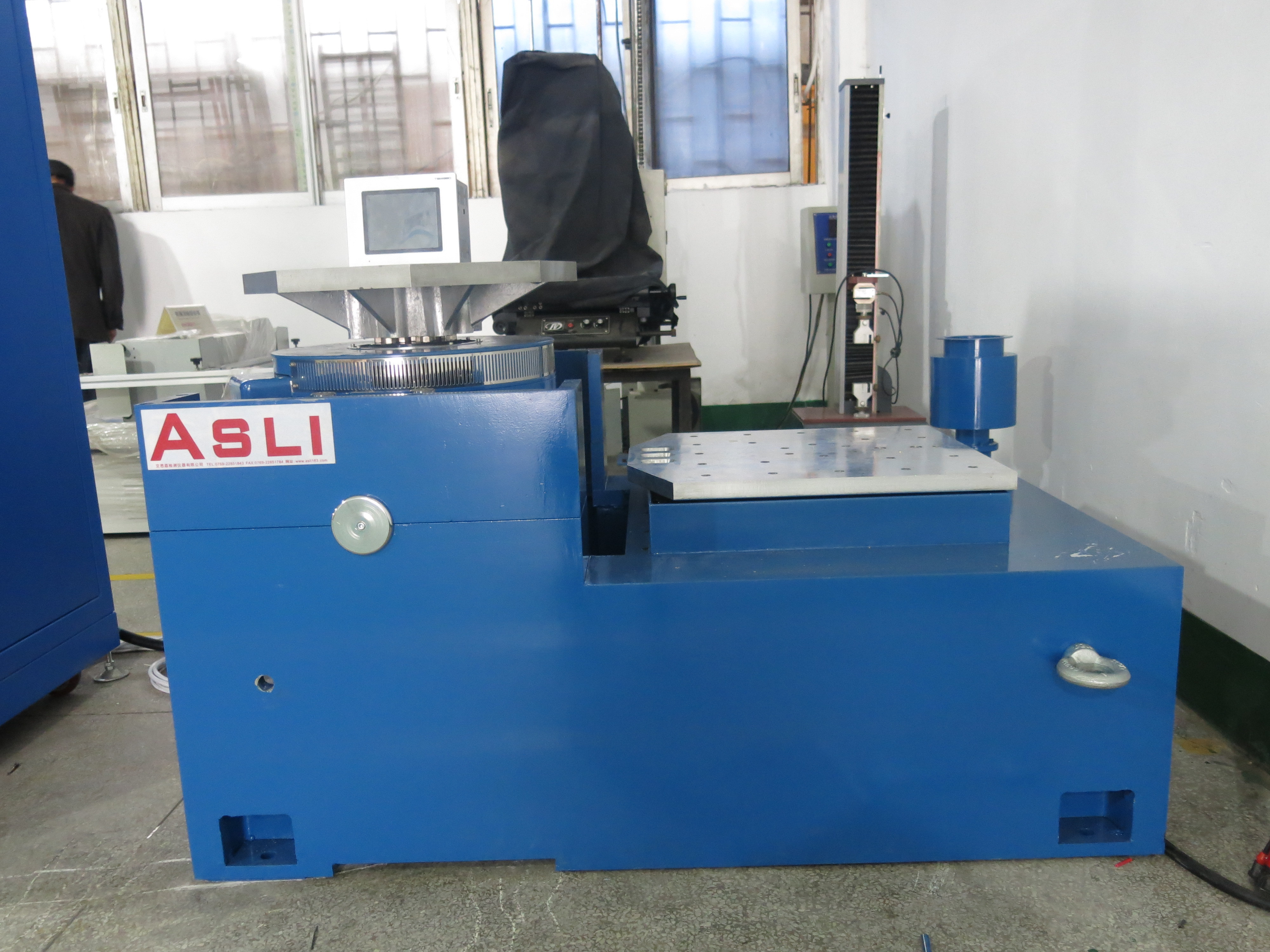

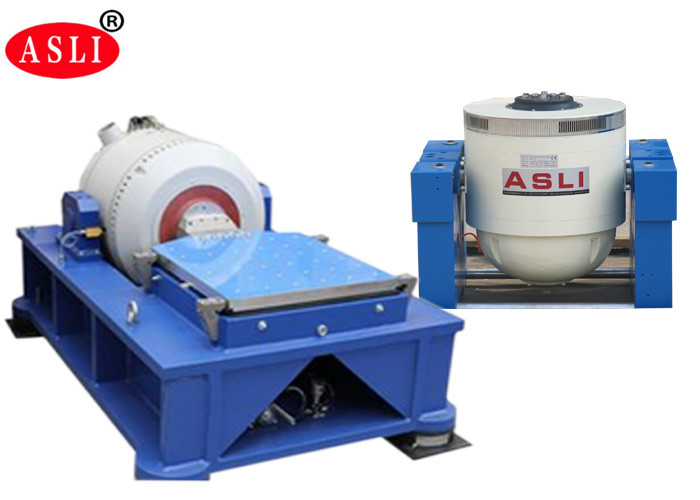

Pil Hızlandırılmış Şok Darbe Dikey ve Yatay Yüksek Frekanslı Titreşimli Çalkalayıcı
Elektromanyetik titreşim uyarıcısının çalışma prensibi, bir hoparlöre benzer, böylece elektrikiletken manyetik alandaki elektromanyetik kuvvetin etkisiyle hareket eder.Hızlandırma kuvvetihareketli parça, sürüş akımı ve manyetik akı arasındaki denge tarafından üretilir.Bu nedenle, tarafındansürüş akımını kontrol ederek, titreşim jeneratörünü kontrol edebilirsiniz.
Elektromanyetik titreşim uyarıcısının maksimum hızlanma seviyesi, maksimum hızlanma ile belirlenir.akım ve yükleme.Düşük frekansta, hareketli parçanın yer değiştirmesi sınırlandırılmıştır.hızlanma yüksek seviyeye ulaşmayacaktır.Hareketli elemanın rezonans frekansı daha yükseğe ayarlanmıştırfrekans aralığının üst sınırından daha fazla.

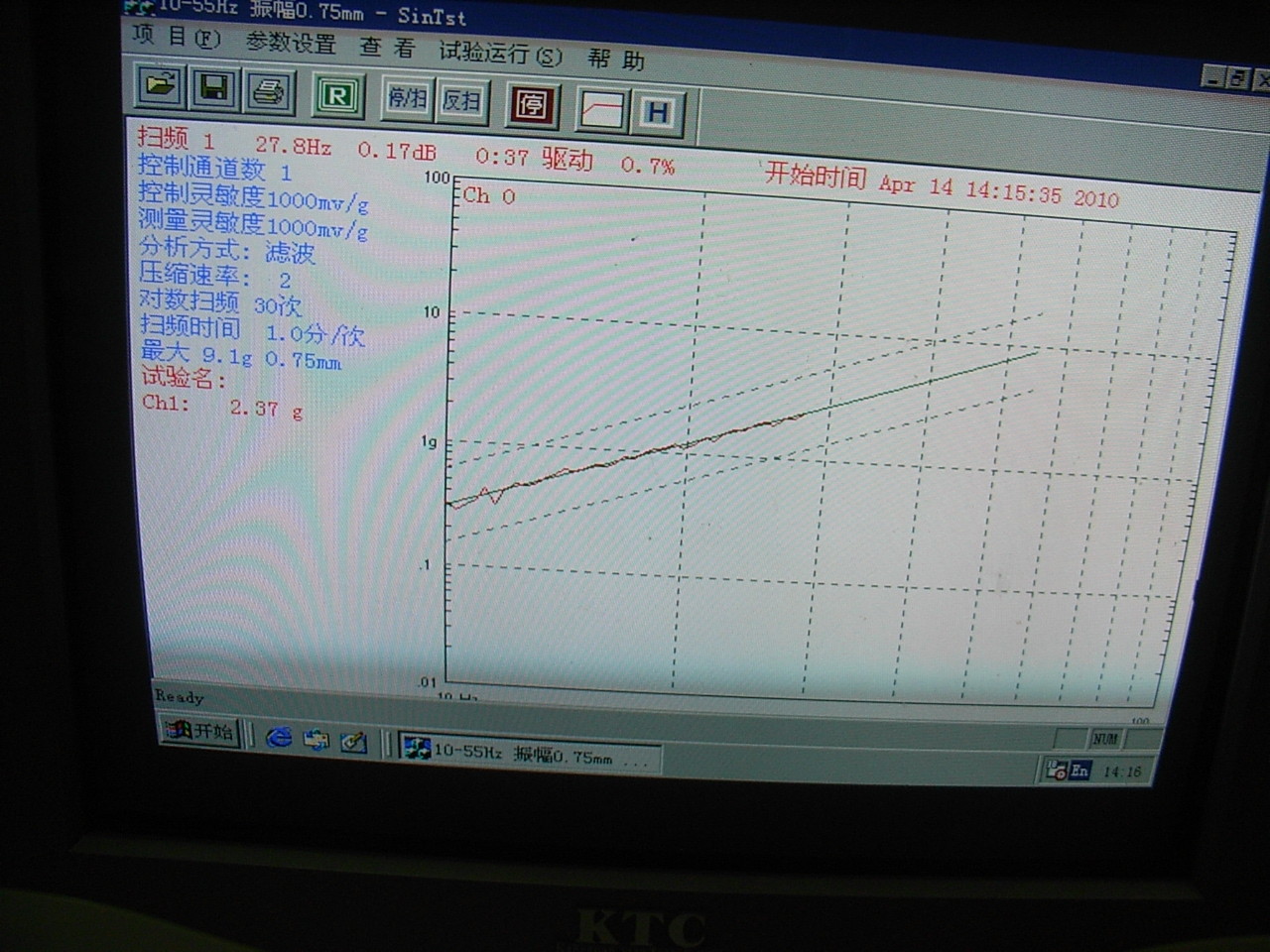

Titreşim jeneratörünün performansı, maksimum değeri gösteren çizelge ile yansıtılabilir.Farklı frekanslar altında hızlanma.Bir log-log grafiği kullanarak, yer değiştirmenin kısıtlanması6 dB/oktav eğimli düz bir çizgi ile ifade edilebilir.
Teknik parametreler:
| modeli |
Anma Sinüs Kuvvet (N) |
Anma Rastgele Kuvvet (N) |
Sıklık Aralık (Hz) |
Nominal Hızlanma (m/sn)2) | Anma Hızı (m/s) |
Nominal yer değiştirme (pp)aa |
Maks.Yükleme (Kg) | hareketli bobin (Kg) |
Boyut Hareketli bobin (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Özellikleri:
1. Sağlam süspansiyon sistemi ve doğrusal hareket kılavuzu, güçlü taşıma kapasitesi, iyi yönlendirme işlevleri, yüksek stabilite.
2. Yüksek statik sertlik ve düşük dinamik sertlik, güçlü taşıma kapasitesi, genlik değişiminde mükemmel performans ile yük merkezi hava yastığı.
3. Yüksek verimli D sınıfı güç anahtarlama, 3-sigma tepe akımı, düşük güç tüketimi ve minimum harmonik bozulma.
4. Güvenlik kilidi, yüksek güvenlik güvenilirliği ile hızlı kendi kendine teşhis.
5. Titreşim platformu için ek hava yastığı şok izolasyon cihazı.temel, titreşim dalgasının mükemmel şekilde yeniden üretilmesi ve titreşim geçirgenliğinde azalma.
6. Farklı uygulamalar için yatay ve dikey genişleme platformları.
7. Basit kontrolör işlemi.
yatay genişleticinin teknik parametreleri:
| modeli | Tezgah Boyutu (mm) | Frekans Aralığı (Hz) | Hareketli Parçaların Ağırlığı (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-10000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-10000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-10000 5-1200 5-2000 |
27.5 33.0 45 |
Pil Hızlandırılmış Şok Etkisi Dikey ve Yatay Yüksek Frekanslı Titreşimli Çalkalayıcı bizimle iletişime geçebilirsiniz.
